 Методика, особенности, применяемые материалы.

Для восстановления блоков проявки понадобится:
- отвертка с плоским шлицем
- отвертка с крестообразным шлицем PH-2
- пинцет
- кисть
- респиратор
- сервисный пылесос
- компрессор
- сухая чистая ветошь
- спирт
- ацетон
- сольвентную смывку SOLSTAR 4066
- перчатки
- девелопер
- тонер
- весы
-фасовочные принадлежности для заправки






ВНИМАНИЕ!!!

Во избежание повреждения кожи рук работайте в перчатках.

При работе с компрессором используйте респиратор для защиты дыхательных путей.





Введение

Среди основных причин потери качества изображения в аппаратах Kyocera FS-C8520MFP можно отнести следующие:

- несоблюдение условий эксплуатации – повышенная влажность в помещении, несоответствующие температурные режимы.

В этом случае, даже при использовании оригинальных расходных материалов, есть вероятность закупорки подающих тонер, от картриджей в блоки проявки, каналов в штуцерах. Это приводит к «голоданию» смеси в блоке проявки и происходит «вынос» девелопера.

- использование совместимых расходных материалов низкого качества или применения совместимых расходных материалов разных производителей.

Из-за недостаточной совместимости пары девелопер-тонер, в блоке проявки так же, в процессе работы аппарата возникает «голодание» смеси с последующим «выносом» девелопера.

Во всех случаях на выходе мы имеем одинаковый результат в виде бледной или неравномерной печати.




Давайте рассмотрим вариант восстановления блоков проявки, используя совместимые расходные материалы. Ознакомимся с конструктивными особенностями и методикой.



Из имеющихся на рынке предложений в качестве пары девелопер-тонер я выбрал продукцию торговой марки TOMOEGAWA и БУЛАТ.

В применении этих двух вариантов лежит цель сравнить, какие будут качественные различия между двумя продуктами разной ценовой категории.



И так приступим к процедуре восстановления.



1. Обслуживание аппарата



В соответствии с регламентом извлечь из аппарата и обслужить все компоненты, включающие в себя:

- кассета (проверить работоспособность узла подъема бумаги).

- узел роликов подачи из кассеты (заменить изношенные ролики или обработать их Solstar 4066).

- бункер отработки (очистить или заменить).

- блоки проявки (подготовить к ремонту).

- блоки фотобарабана (очистить, осмотреть на предмет повреждений, в случае необходимости заменить, проверить исправность шнеков).

- блоки коротронов (очистить от пыли и тонера, отмыть поверхность роликов ацетоном, осмотреть на предмет повреждений, в случае необходимости заменить).

- блок ленты переноса (очистить, осмотреть на предмет повреждений, в случае необходимости заменить).

- узел термозакрепления (очистить, осмотреть на предмет повреждений, в случае необходимости заменить).

- ролик и сепарационную площадку лотка ручной подачи (заменить изношенный ремкомплект или обработать их Solstar 4066).

- направляющую очистки вала регистрации (очистить от бумажной пыли сервисным пылесосом).

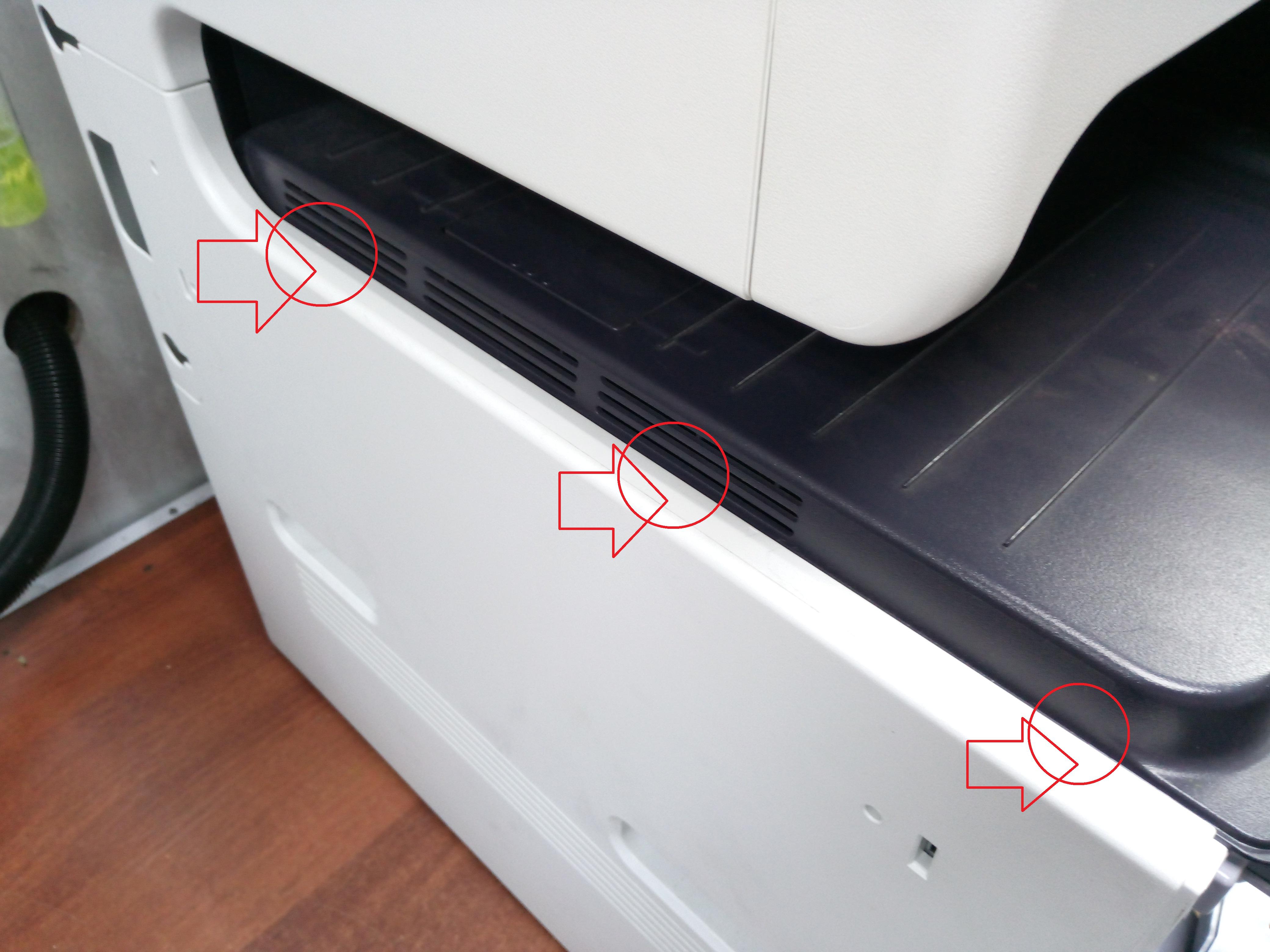

Для доступа к окнам приема тонера из картриджей и их ревизии, необходимо снять верхнюю крышку выходного лотка. Используя отвертку с плоским шлицем, подденьте в местах, обозначенных на рисунке (имеется выштамповка в виде треугольных стрелок) левую корпусную панель и отодвиньте ее в сторону. Извлеките крышку выходного лотка.

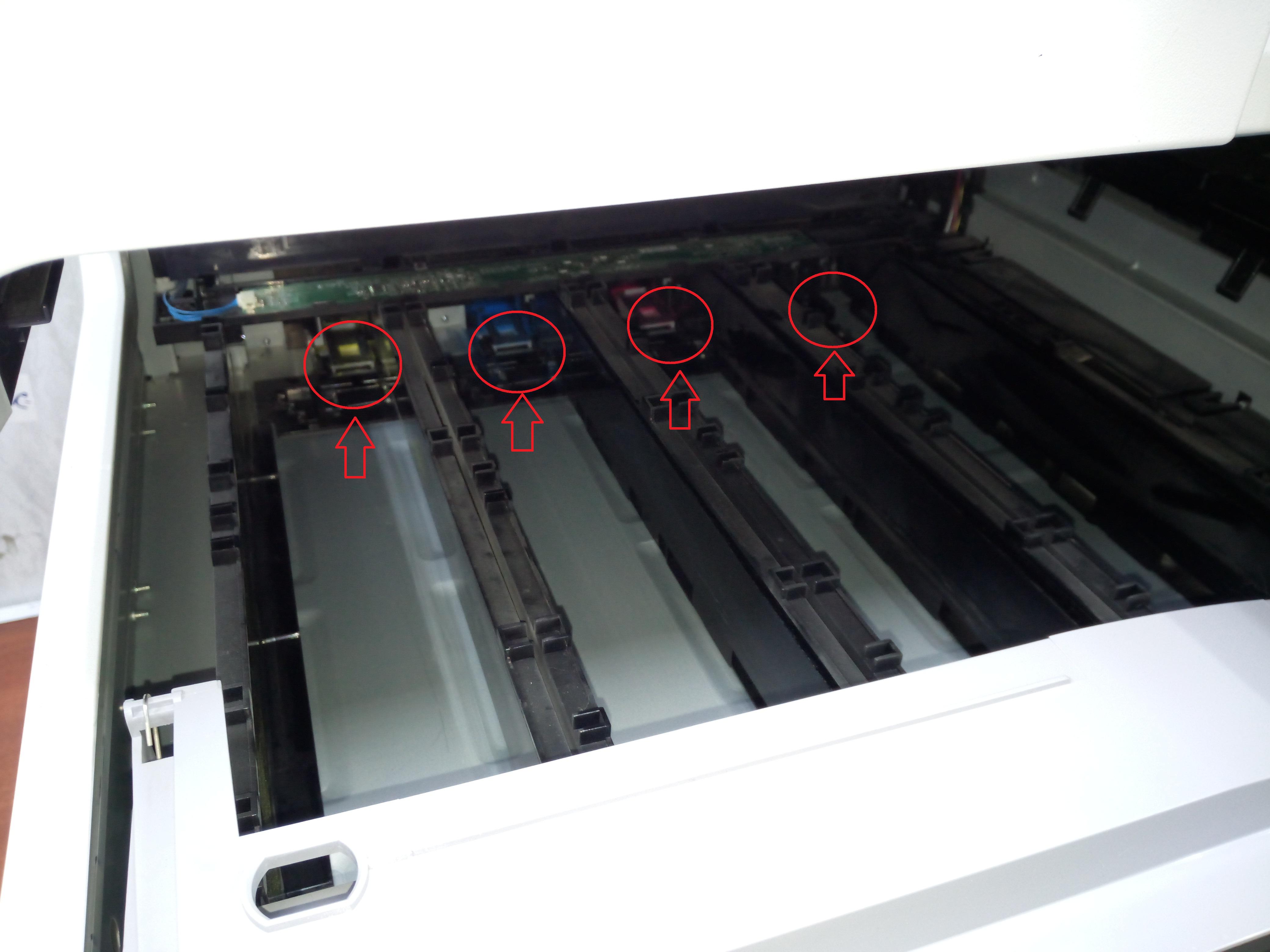

Сдвинув заслонки, используя узкую насадку пылесоса, произведите очистку окон.

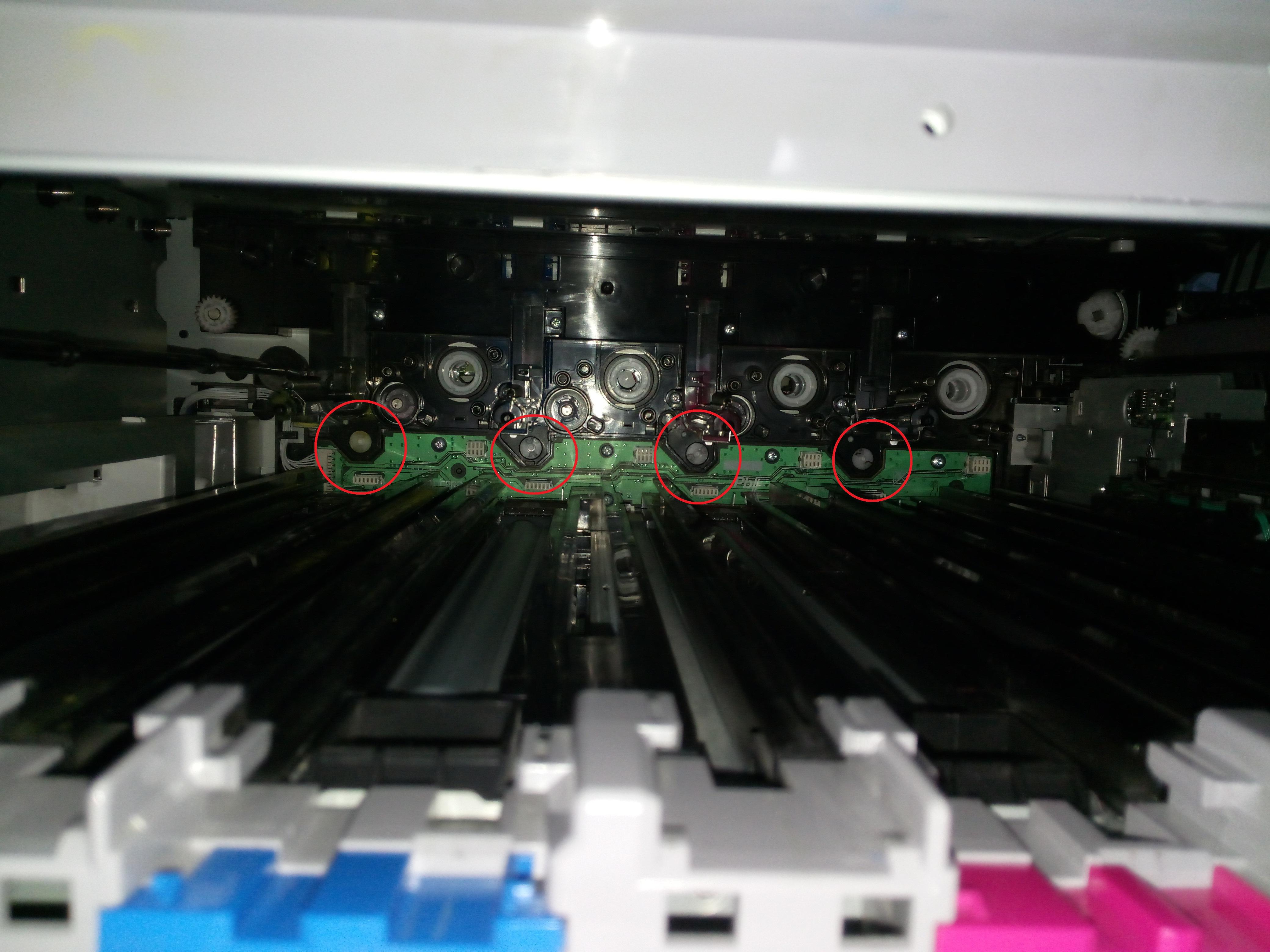

Для очистки подающих тонер штуцеров используйте шланг без насадки. Помогая рукой, отодвиньте металлически заслонки штуцеров и удалите остатки тонера. Как правило, силы всасывания сервисного пылесоса хватает для удаления остатков тонера. Проверить чистоту подающего штуцера можно следующим образом. Одной рукой при включенном пылесосе обеспечьте всасывание со стороны штуцера, одев на него шланг пылесоса, второй рукой отодвиньте заслонку окна подачи тонера из картриджа. При чистом канале возникнет тяга.

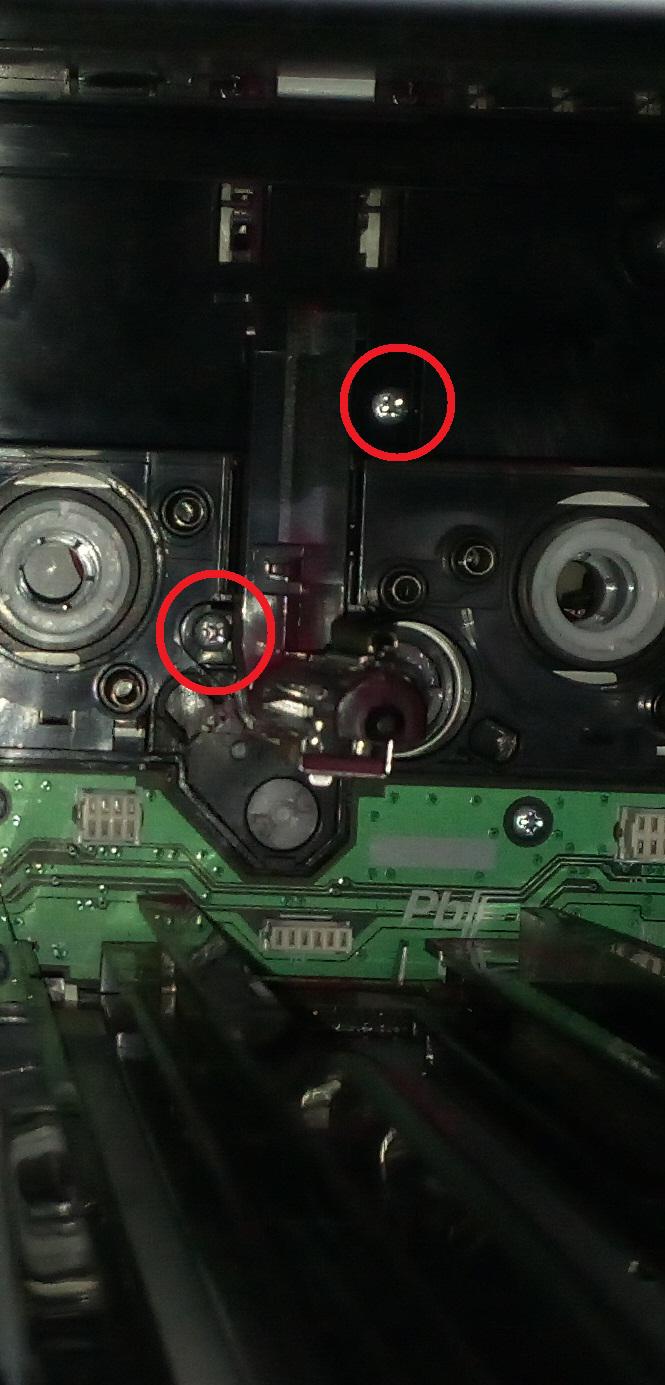

В случае если тяги нет или Вы не уверены в том, что канал полностью очистился, возникает необходимость в снятии штуцера и полной его ревизии. Для этого открутите 2 винта, используя отвертку со шлицем PH-2 и аккуратно извлеките каждый штуцер движением на себя и вниз.

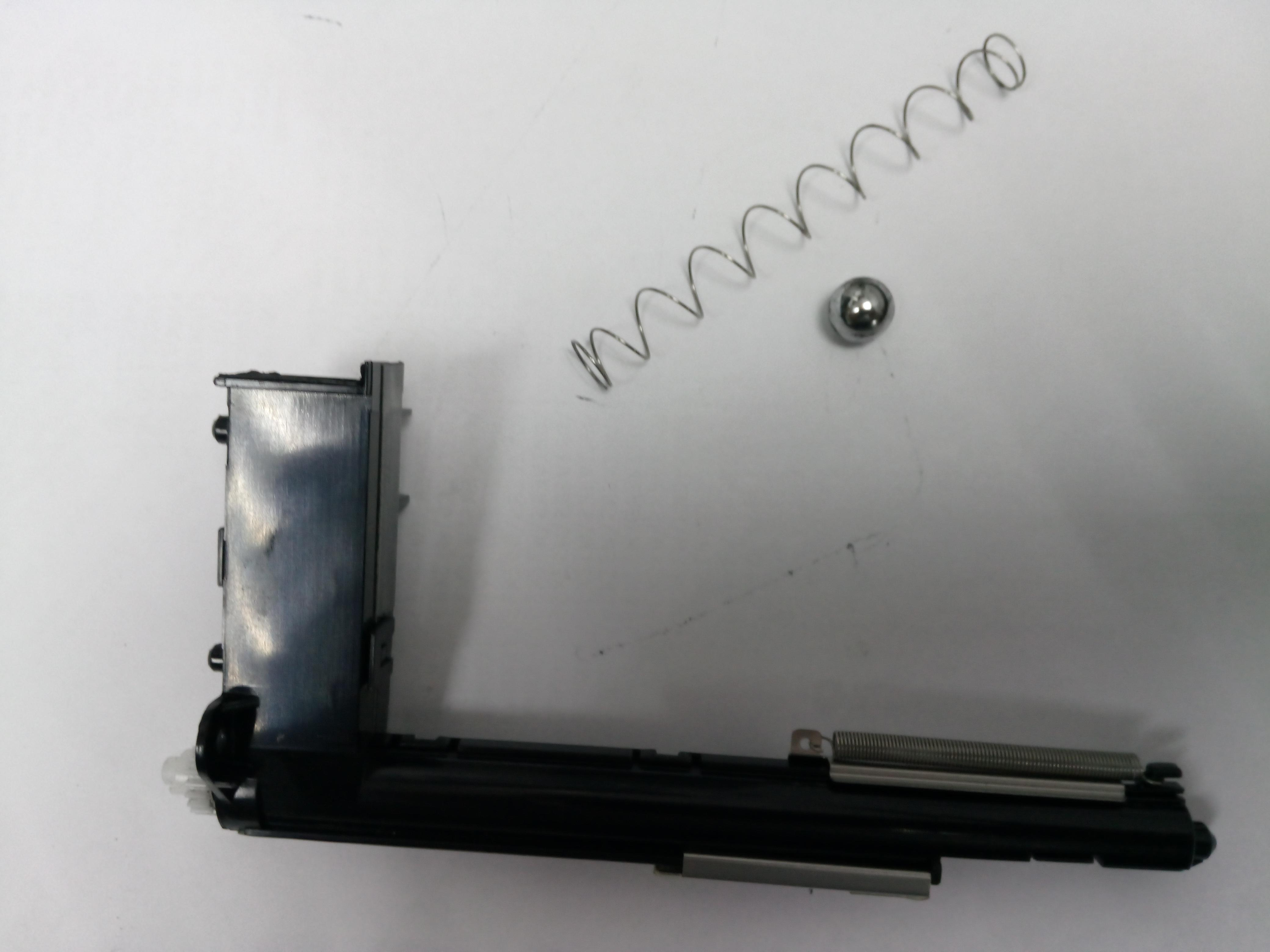

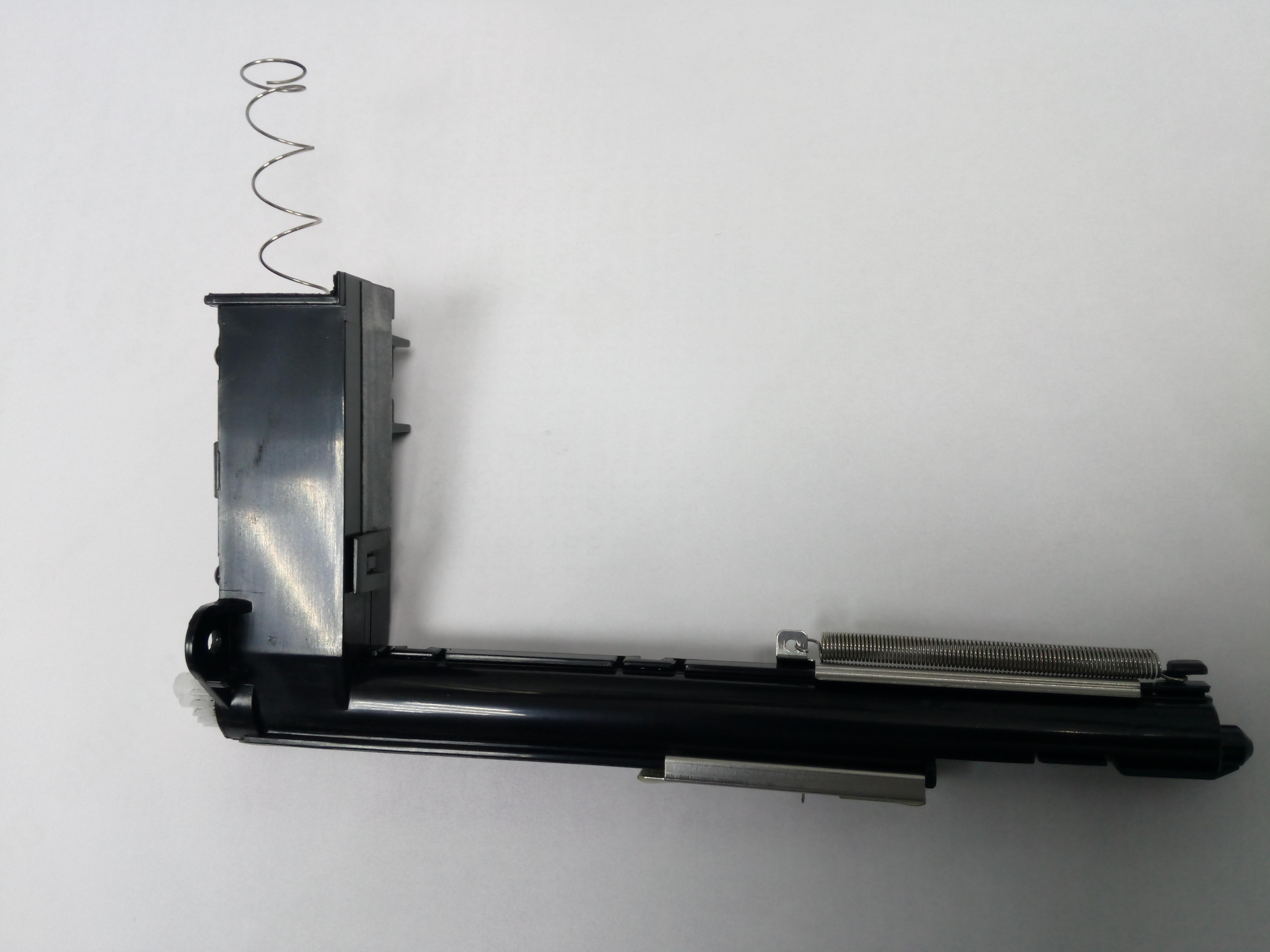

 В состав механических частей штуцера входит перемешивающая пружина, разбивающий стальной шарик, подающий шнек, пружина возврата заслонки, заслонка выходного отверстия.

Произведите очистку штуцера и установите на место в обратном порядке, заправляя пружину в канал подачи тонера.

Внимание!!! При установке не применяйте усилие во избежание повреждения шестерни привода шнека.

Удалите пыль и остатки тонера внутри аппарата, подготовьте аппарат к сборке с применением технических жидкостей и оборудования, очистив корпусные элементы и обслужив сканер и АПД.

Произведите сборку аппарата в обратном порядке и приступайте к подготовке восстановления блоков проявки.





2. Восстановление блока проявки. Подготовка и профилактика.

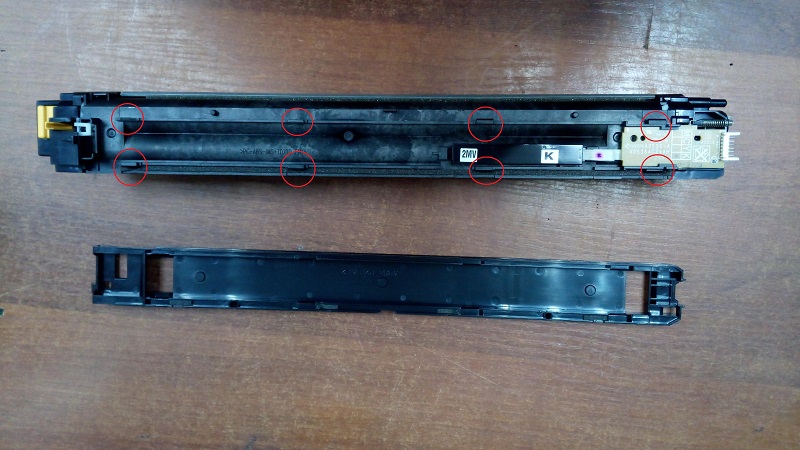

 Расположите блок проявки на ровной поверхности дном к верху. Внимательно изучите соединительную поверхность нижней крышки и корпуса блока проявки. Используя отвертку с плоским шлицем, поддевая в имеющиеся пазы по бокам нижней крышки, освободите ее от защелок.

 Внимание!!! Начинать следует с той стороны, где защелки симметричны пазам. При попытке снять крышку вы обязательно сломаете несколько защелок. Действуйте аккуратно! На последующих блоках проявки ваши движения станут более уверены. В случае повреждения всех защелок обратную сборку следует совершать с применением клея

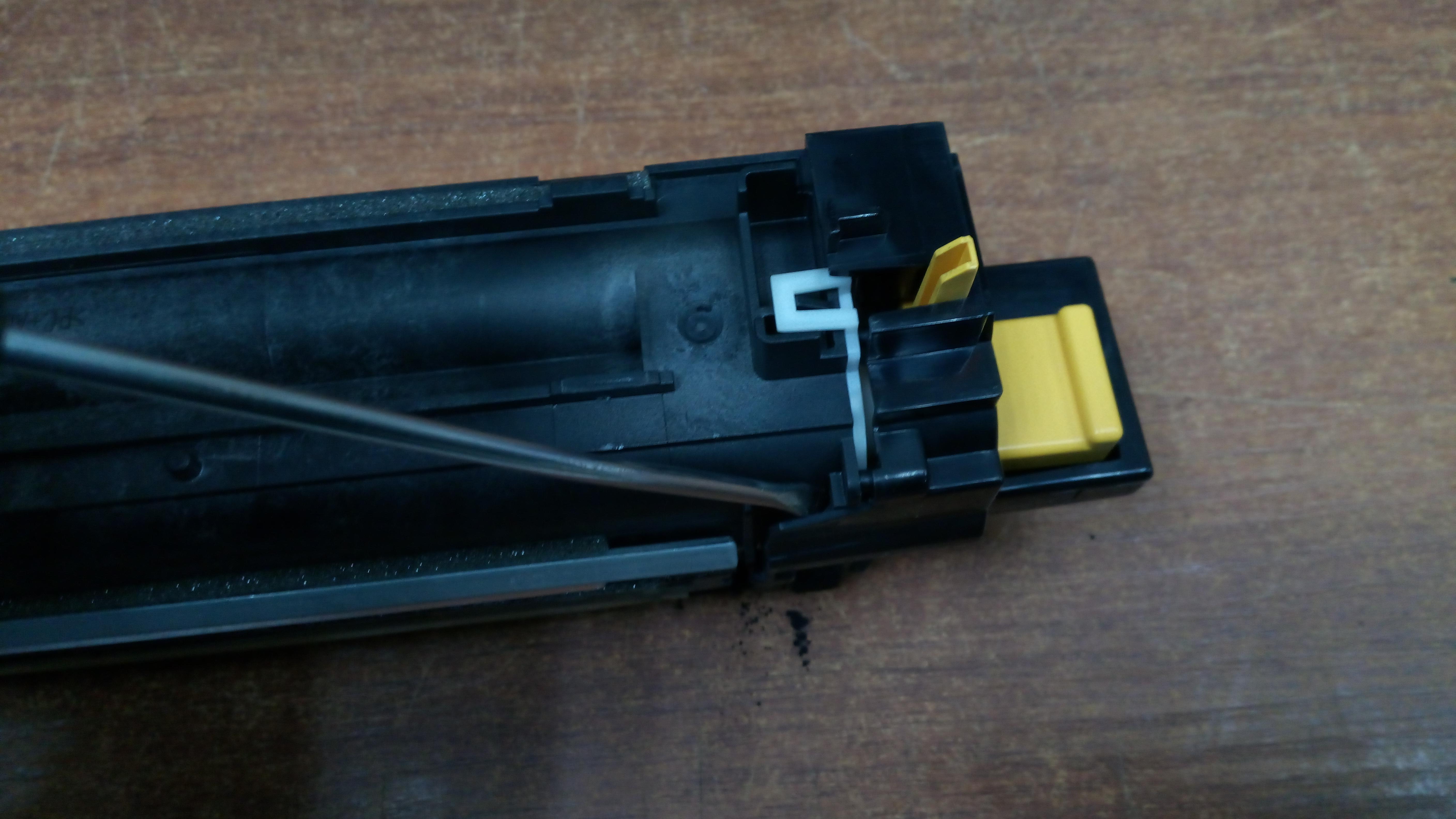

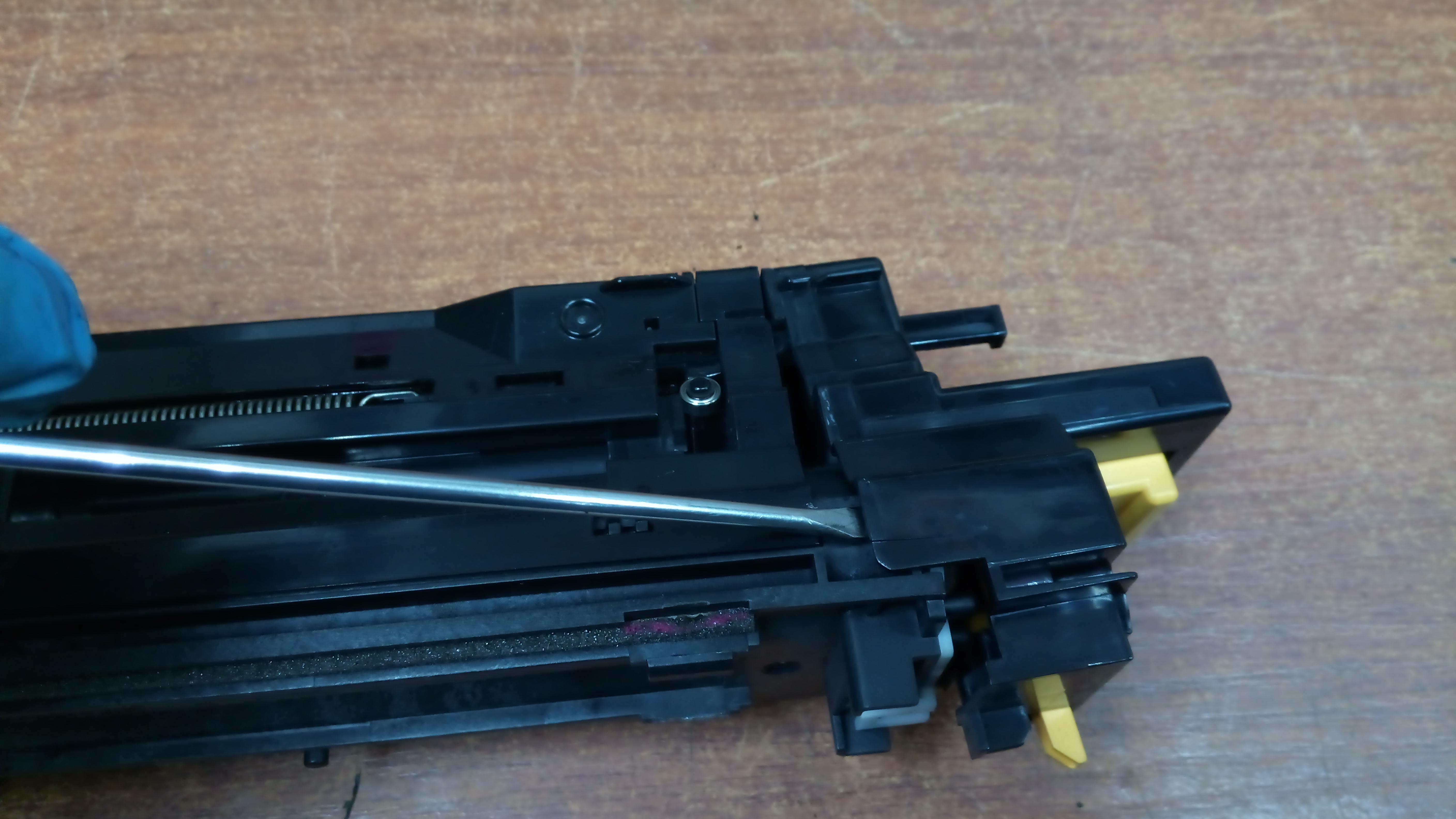

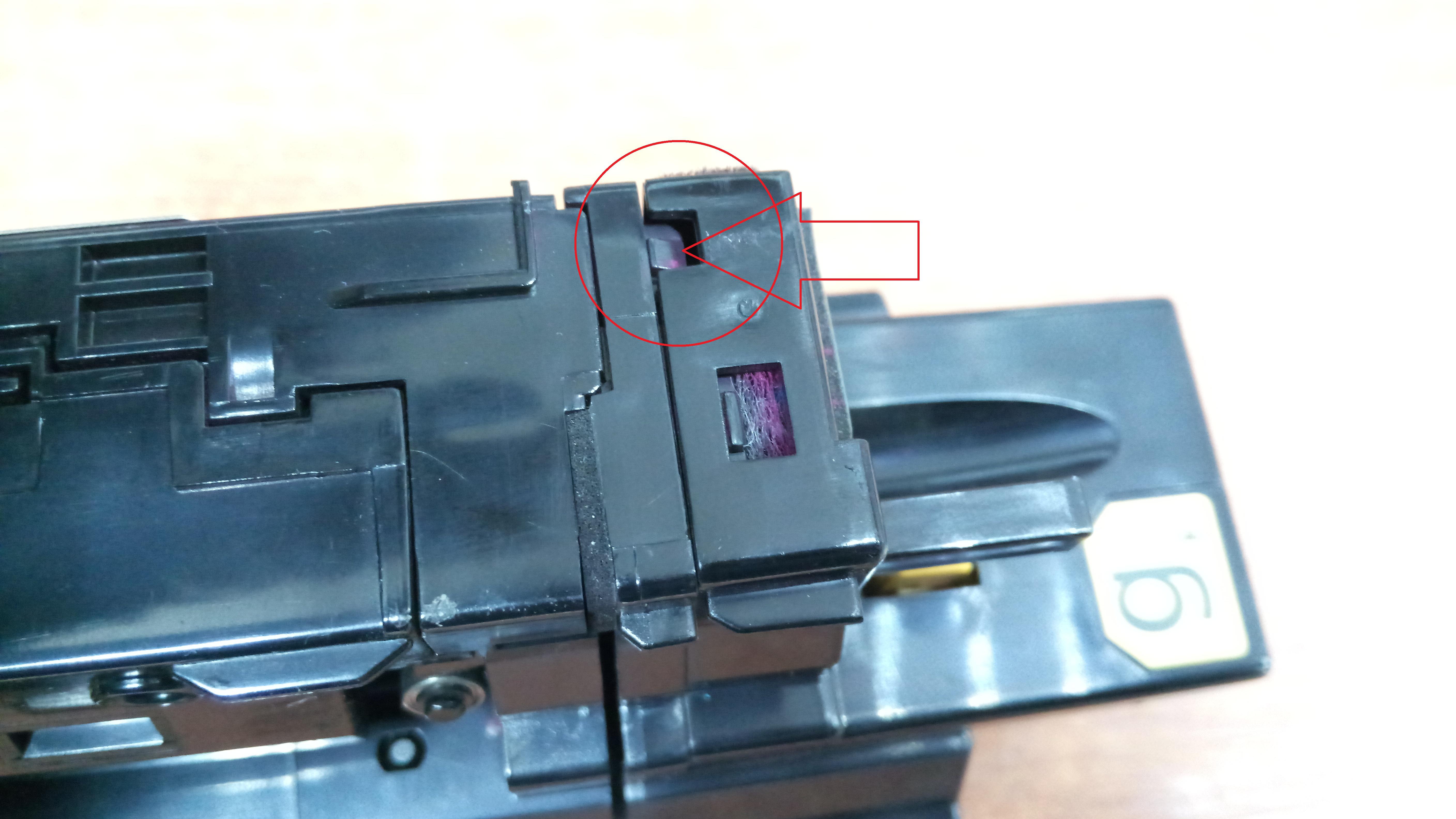

 Для снятия крышки с фиксатором расположенной на торце блока проявки, используя отвертку с плоским шлицем, подденьте корпус в указанных на картинках местах и снимите крышку. В корпусе крышки имеется квадратное отверстие, через которое проходит шток подвода вала проявки. В нем находится фильтр для удержания частиц тонера. Очистите крышку и фильтр с помощью сервисного пылесоса и отложите до момента сборки.

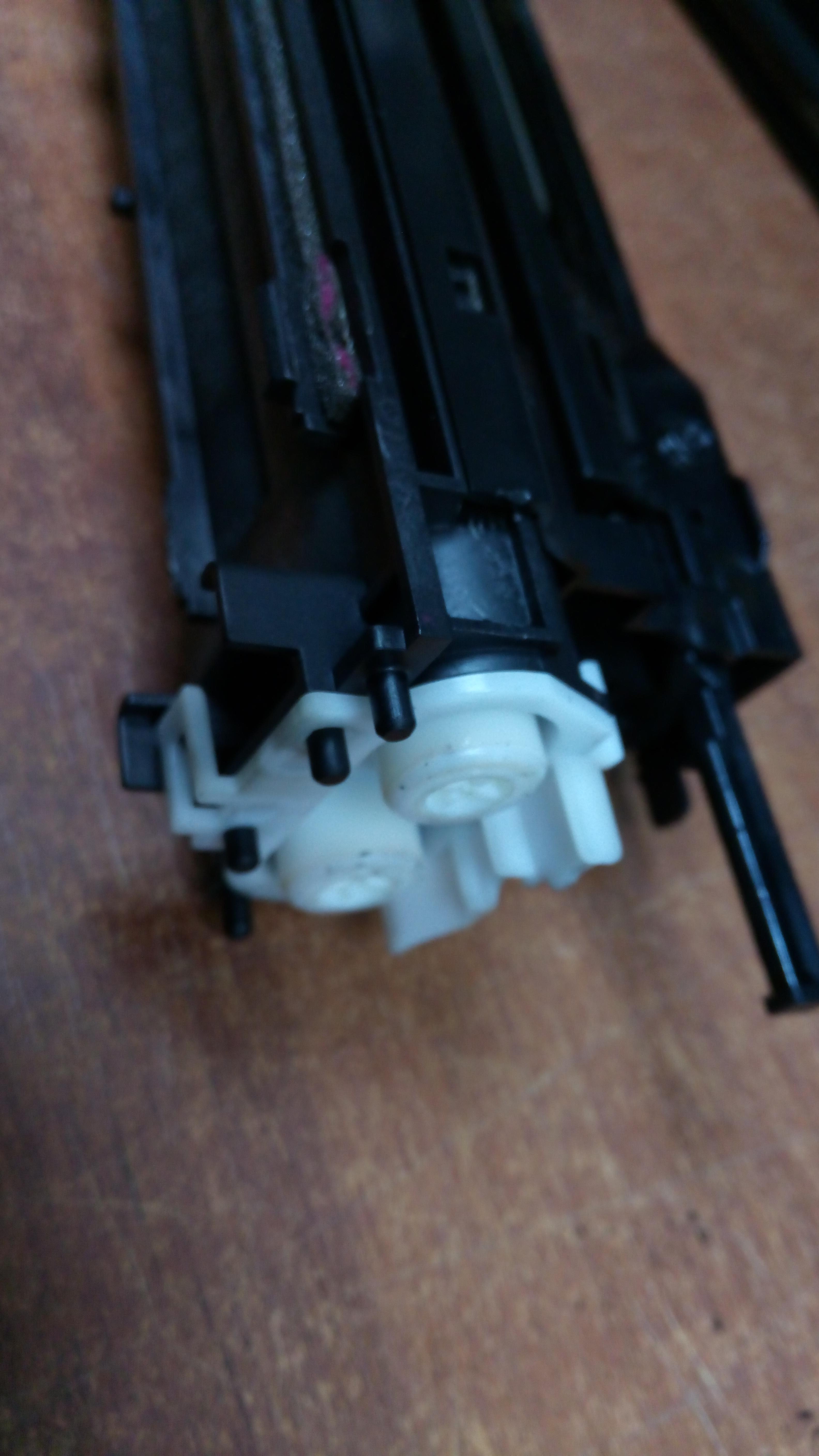

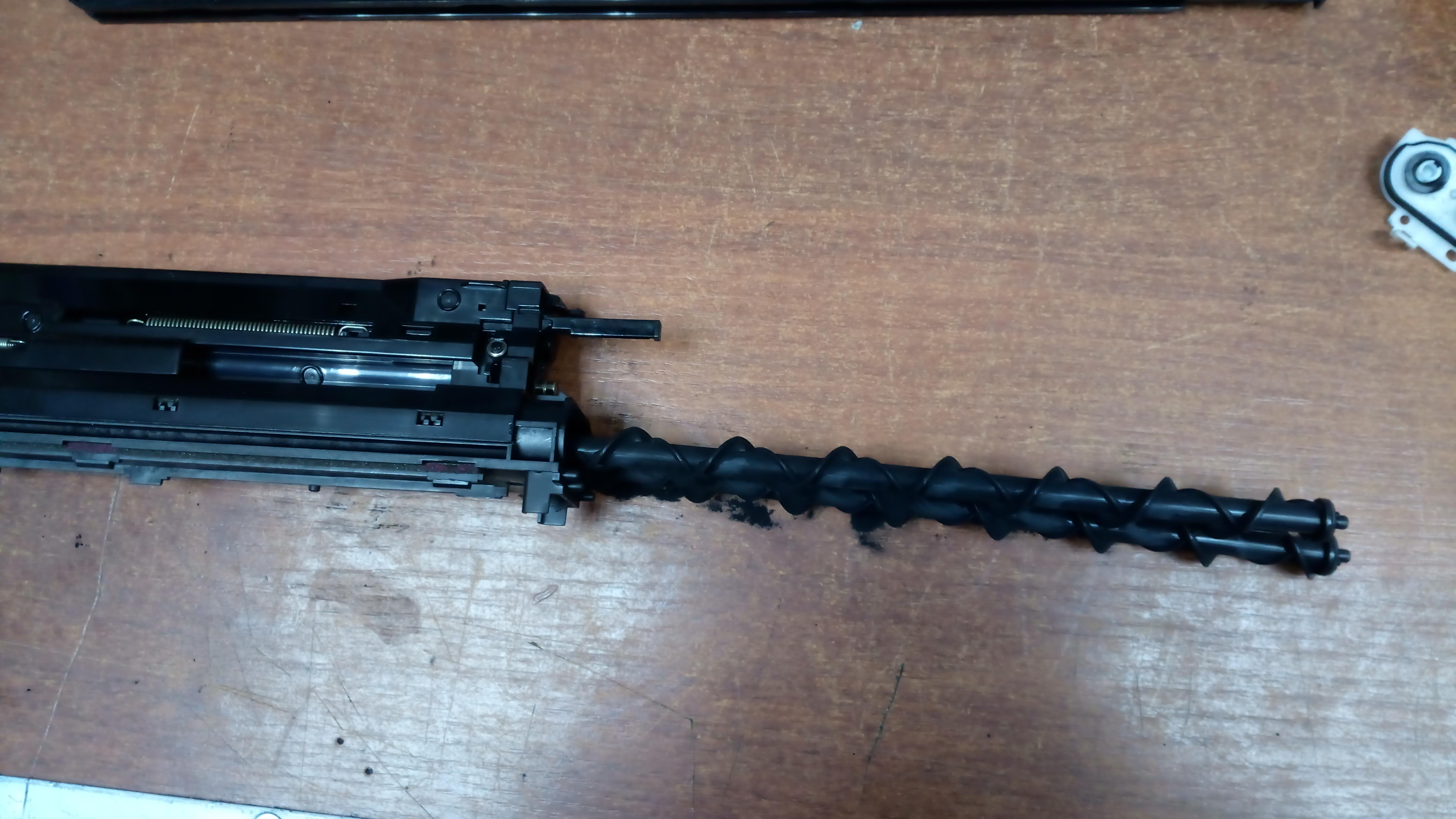

Снимите белый пластиковый корпус подшипников шнеков и извлеките сами шнеки и вытряхните содержимое блока проявки.




Внимание!!! Обратите внимание на положение шнеков в блоке проявки. Конструктивно они разные и имеют различные установочные пазы со стороны привода.




Используя компрессор и сервисный пылесос, с применением чистой ветоши тщательно очистите блок проявки и все его компоненты от остатков тонера и девелопера. Не допускайте механических воздействий на вал проявки. Не допускайте ударов и повреждения корпуса. При очистке прокручивайте механику блока для максимального эффекта. Отложите подготовленные блоки проявки до момента засыпания смеси и обратной сборки.



. Подготовка смеси

Для восстановления каждого блока проявки потребуется по 120 грамм девелопера и 20-30 гр. тонера каждого цвета.

В зависимости от фасовки, используя весы и фасовочные принадлежности, приготовьте смеси в отдельной таре для каждого цвета. Тщательно перемешайте.



4. Обратная сборка



Установите шнеки таким образом, что бы они гарантировано вошли в установочные пазы со стороны привода, проверьте их вращение от привода.

Внимание!!! Если шнеки установить неправильно и засыпать смесь, обратная сборка будет невозможна т.к. попавшая на установочные выступы со стороны привода смесь не позволит корректно установить шнеки, равно как и просто высыпать назад смесь без полно очистки блока не получится из-за имеющихся в области выступов привода шнеков магнитных уплотнительных колец.

Используя фасовочную принадлежность (воронку) засыпьте в полость между шнеков смесь и установите белый пластиковый корпус подшипников шнеков на место. Проверьте положение подшипников!

Произведите сборку блока проявки в обратной последовательности и установите в аппарат.



5. Запуск аппарата

Инженерное меню этой модели не предусматривает никаких инициализаций девелопера и добавления тонера в блоки проявки. Установленные ТС датчики в блоках проявки имеют предустановленное значение и лишь сообщат программному обеспечению значение плотности смеси. Таким образом, следует просто включить аппарат и дождаться состояния готовности. Аппарат сам добавит необходимое количество тонера в блоки проявки.

Отправьте полноцветное задание на печать в любом формате в количестве 100 листов.

Оцените динамику изменения изображения.



6. Испытания



Из применения двух вариантов пар девелопер-тонер от производителей TOMOEGAWA и БУЛАТ я получил следующие результаты:

Машина на которой проводились испытания:

Kyocera FS-8520MFP

S/N: NXE3803807

Версия прошивки 2MY_2F00.008.004 2015.05.13

Счетчики: цвет 29079, ч/б 14215 Всего 43294



Условия испытаний:

Напряжение сети 224В

Температура воздуха в помещении 24 С

Относительная влажность 58%

Высота над уровнем моря 156 м

Дата испытаний: 13-14 марта 2018 г.

Применяемый носитель бумага 80 г/м SVETOCOPY

Формат А4

Место испытаний г. Воронеж.



Итоги:

Пара первая девелопер-тонер TOMOEGAWA

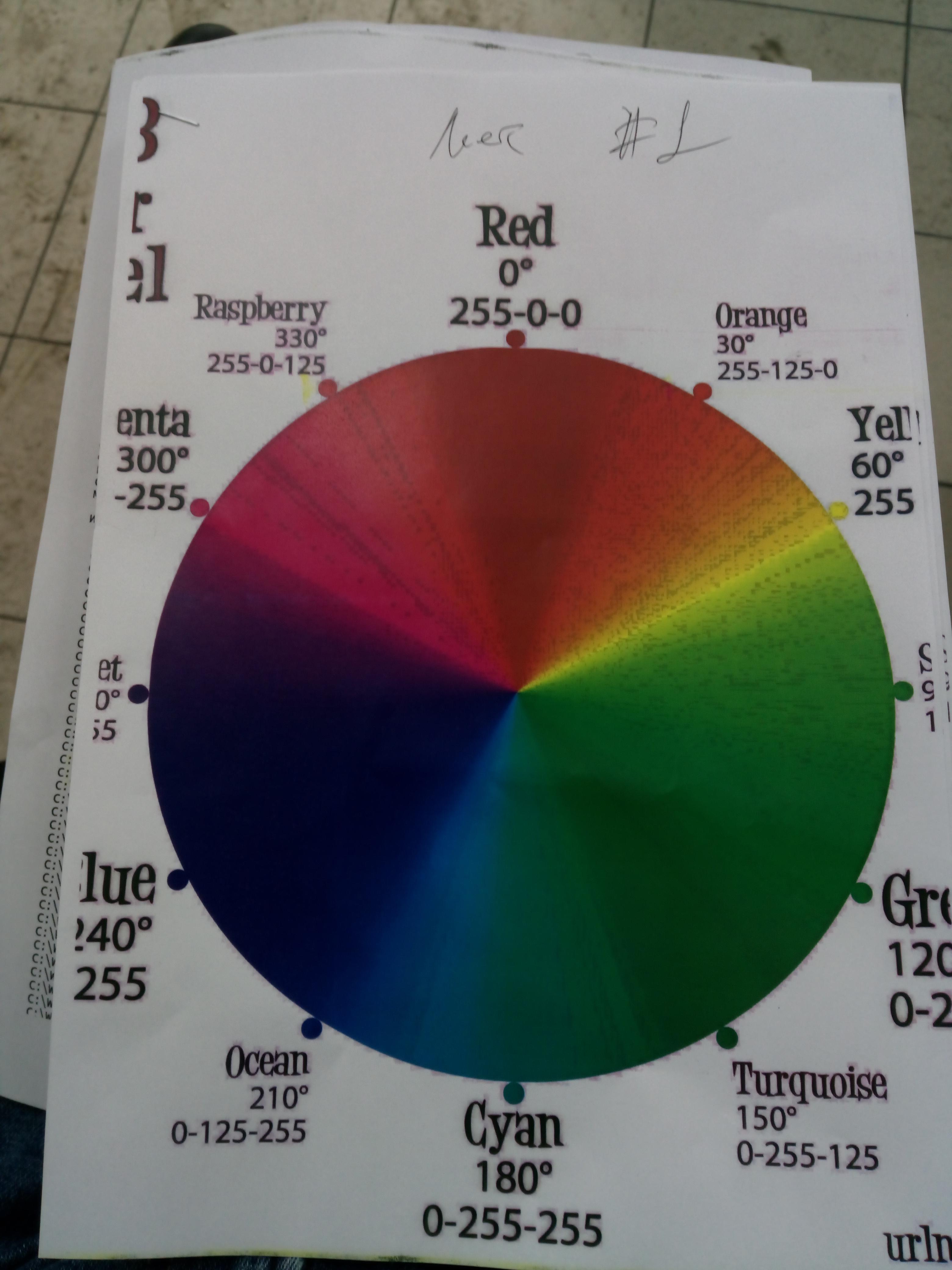

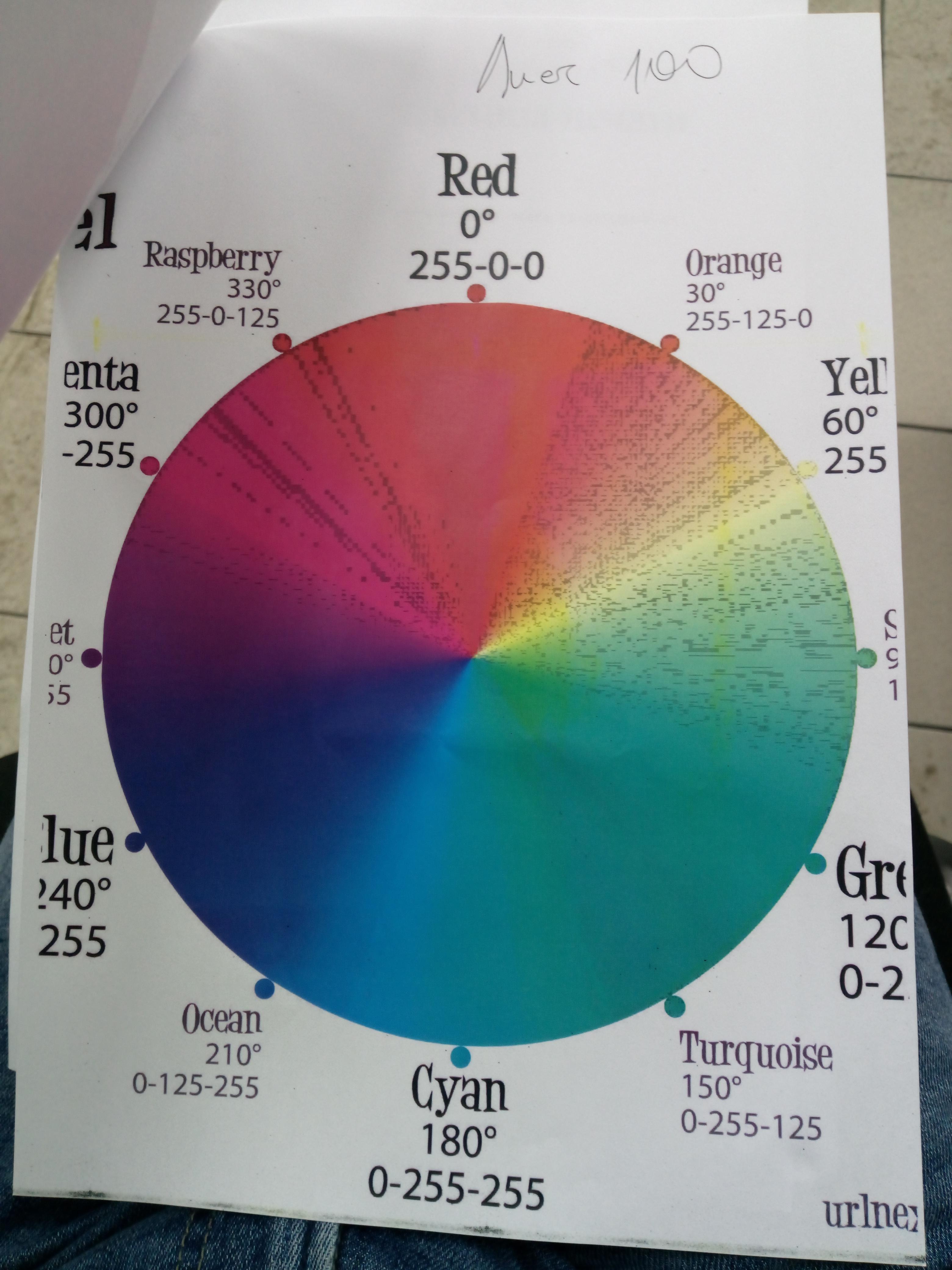

1й отпечаток очень контрастный, четкий слегка темноват. За основу взята круговая цветовая палитра.

На первом отпечатке видно отсутствие плавных переходов цвета.




На 100м опечатке изображение слегка посветлело, переходы цвета выровнялись и в последующие 300 листов оставалось прежним без изменений.

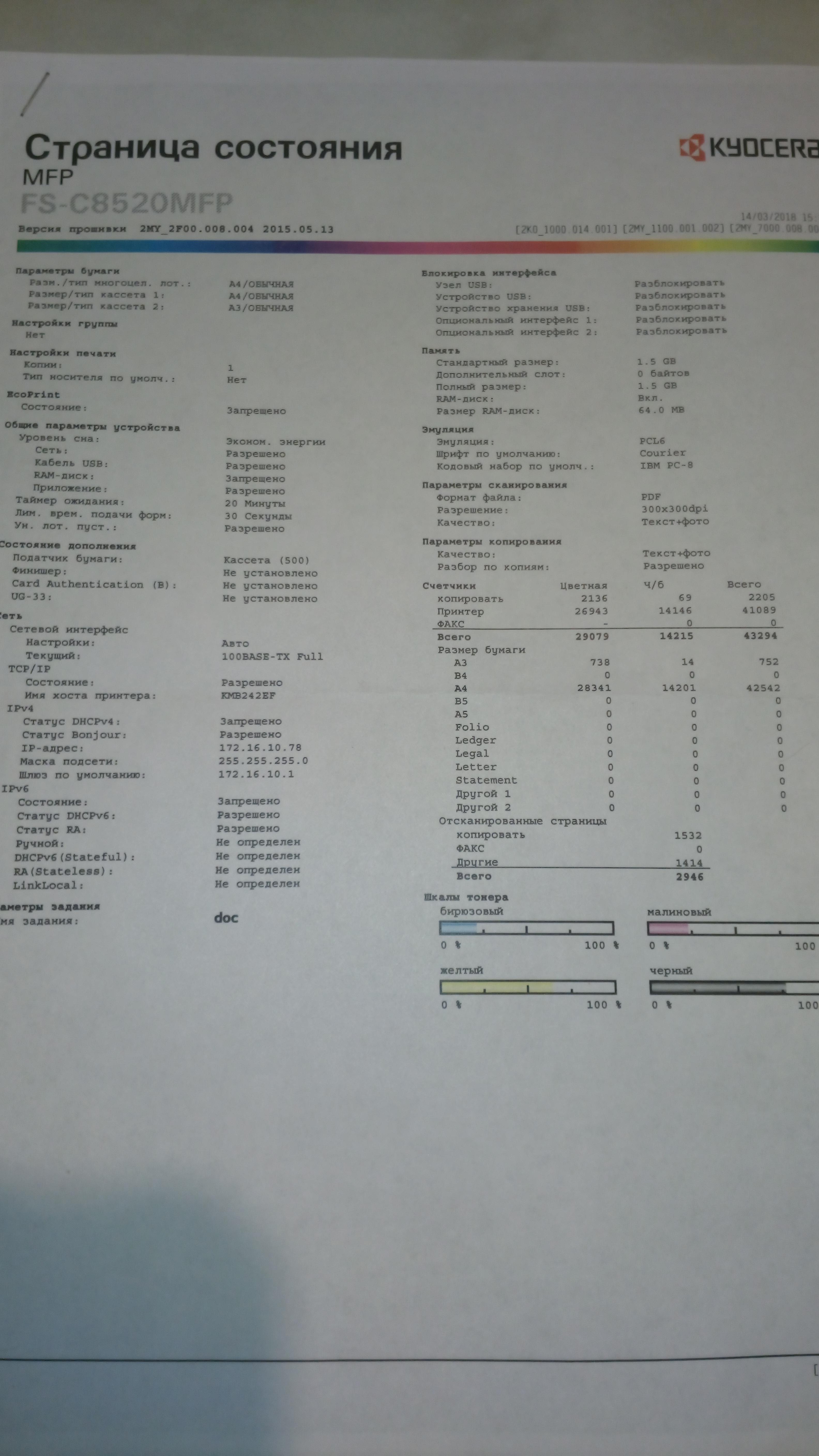

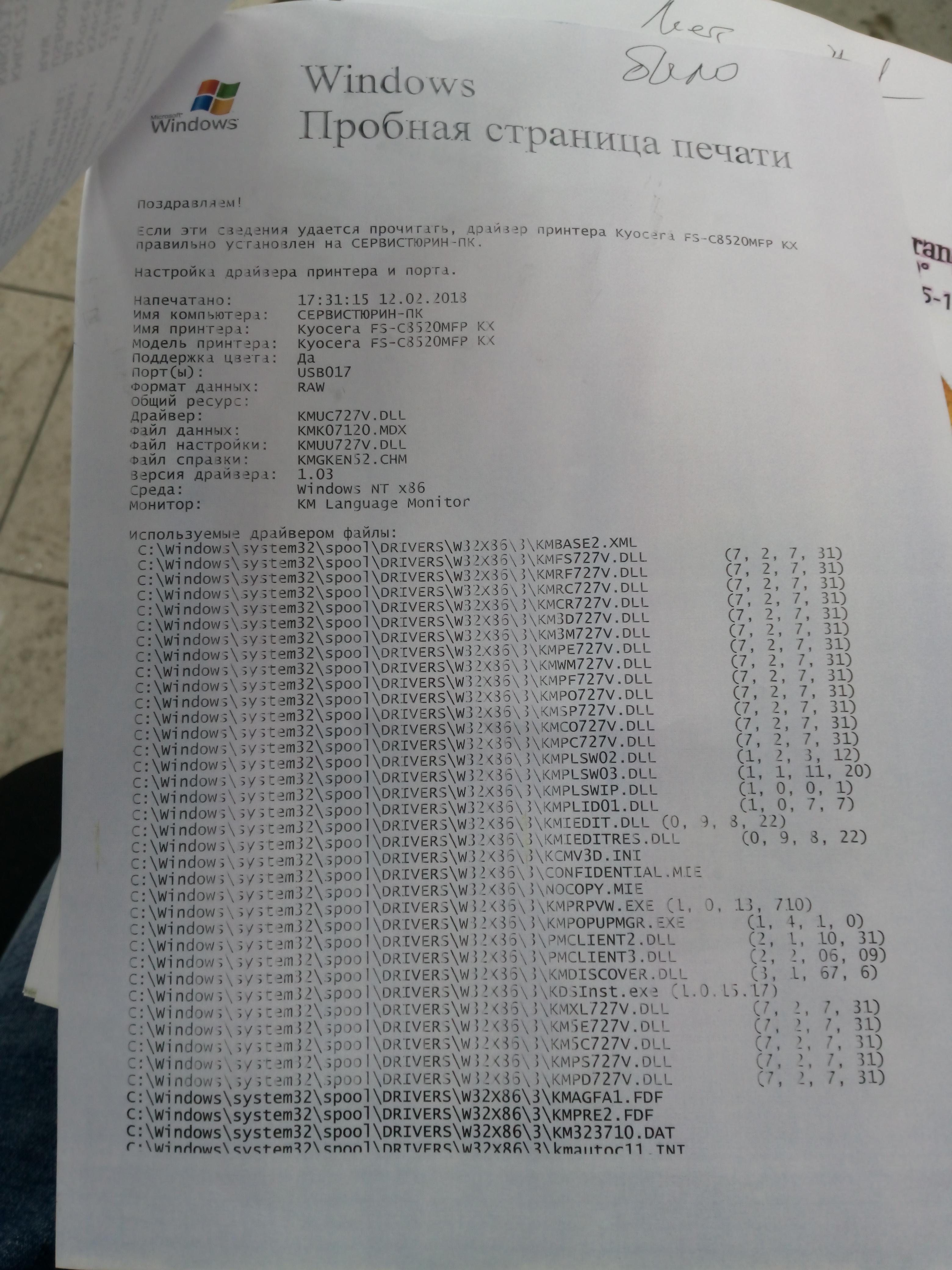

Страница состояния, что первая что последняя без видимых изменений.






Пара вторая девелопер-тонер БУЛАТ

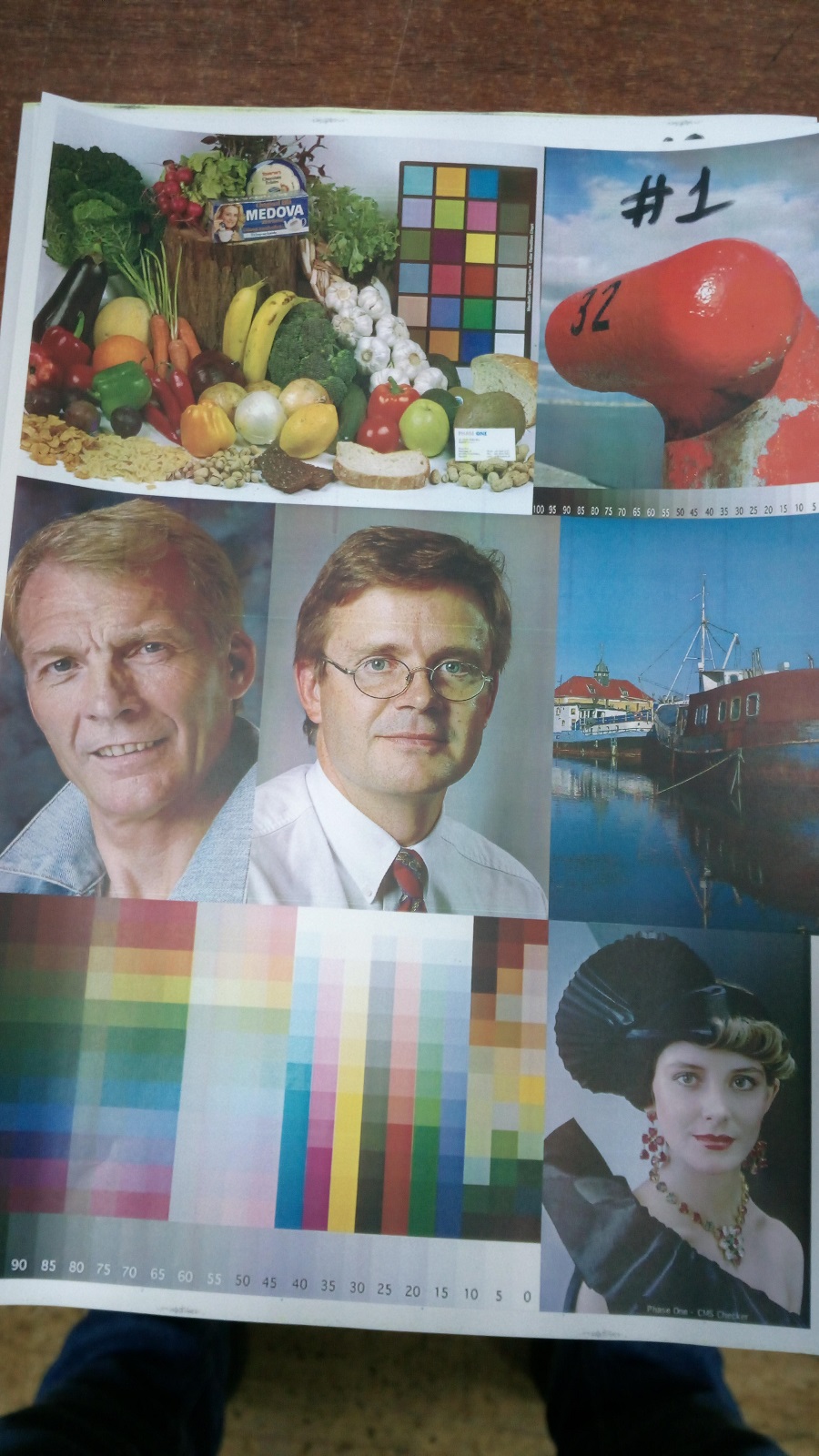

1й отпечаток так же очень контрастный, четкий и слегка темноват. За основу взят стандартный всем известный тестовый лист.

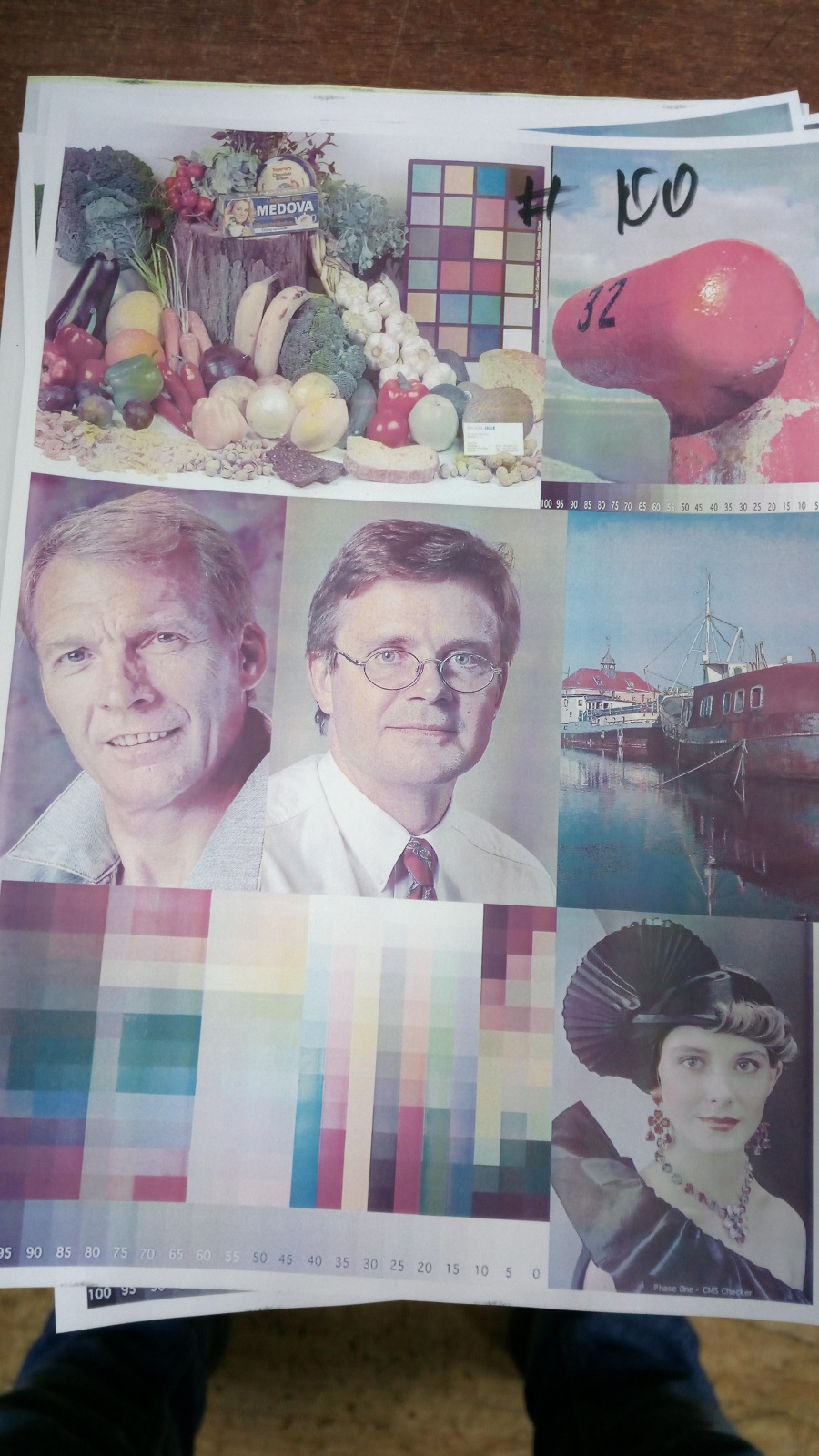

На 100м отпечатке изображение ощутимо потеряло в контрасте и цвете.

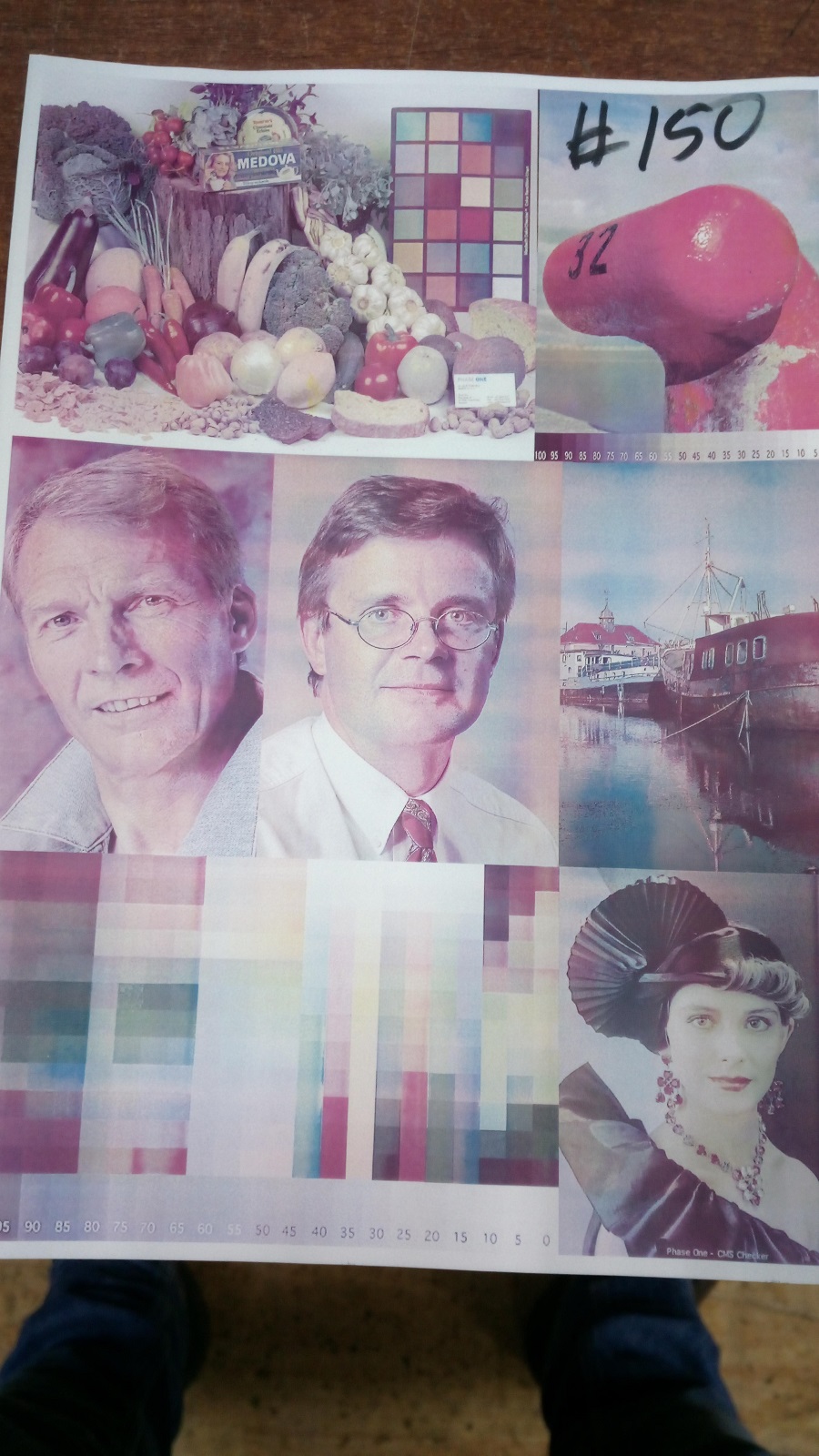

На 150м значительная потеря качества. И так по возрастающей.








7 Выводы

В совершенно одинаковых условиях испытаний продукты разных производителей дают ощутимо отличный друг от друга результат. Целями данных испытаний не ставилась задача выделить конкретного производителя, а лишь увидеть разницу между решениями разных ценовых категорий.



Автор и разработчик документации Тюрин Алексей Викторович.

Воронеж 2018
