Ситуации требующие разборки редуктора могут быть разные. Например, срезало привод ленты переноса изображения, сломаны привода фотобарабанов или привода проявок.
При неправильной сборке редуктора или отсутствия синхронизации с механизмом развода секций картриджей могут возникать такие неисправности как:
- выпадение аппарата при инициализации в ошибку «59С0»
- отсутствие одного или нескольких цветов при печати
СБОРКА И СИНХРОНИХАЦИЯ РЕДУКТОРА:
Установка шестерни редуктора
При обратной сборке редуктора следует выставить правильное положение шестерни рычагов отвода приводов проявок.

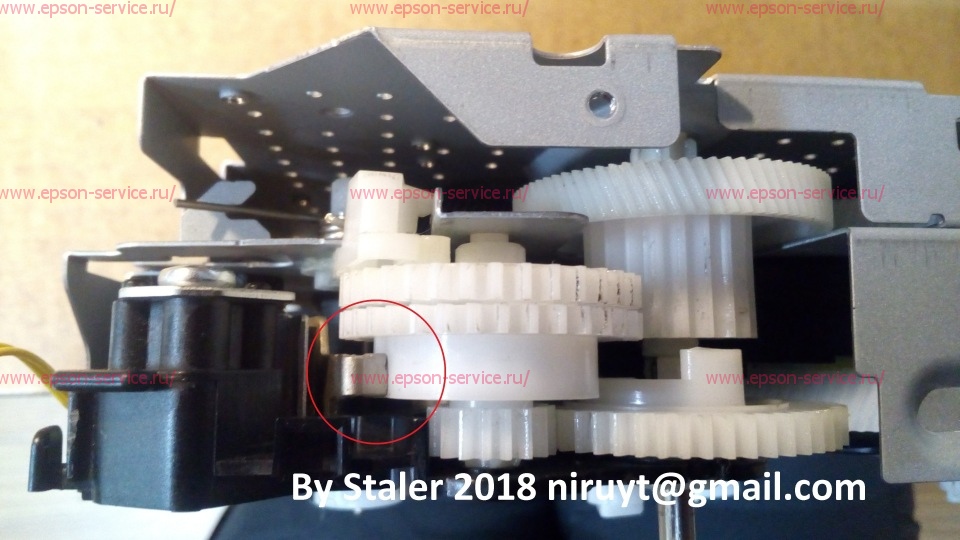

В шестерне рычагов отвода приводов проявок есть отверстие (метка) для удобства установки.
Установить шестерню надо так, что бы отверстие было соосно вырезу в раме редуктора.
На шестерне есть три сектора с пропущенными зубьями в т.ч. и напротив отверстия (об этом позднее).
Приводится шестерня рычагов через симбиотическую шестерню, управляемую соленоидом по команде с платы DC.
Момент вращения передается через группу шестерен с левого мотора, как и на привода проявок.
Правый мотор ведет фотобарабаны в картриджах и ленту переноса.
Правильное положение шестерни рычагов отвода приводов проявок, помимо соосности отверстия, должно войти в зацепление с симбиотической приводной шестерней установленной во взведенном состоянии.
Таким образом одна из трех выборок с пропущенными зубьями будет на одной линии осей этой кинематической пары.
Аппарат, во время инициализации, крутит механизм до тех пор, пока рычаг отвода приводов проявок не перекроет оптопару.
В этом положении все привода проявок механически отключаются. Это является нулевым положением для аппарата. В последствии, в зависимости от выбранного режима печати, аппарат сам подберет нужное состояние редуктора через управление соленоидом.
При неправильной установке шестерни рычагов, неисправном механизме, неисправной оптопаре, аппарат при инициализации выпадет в ошибку «59С0»
Как я сказал ранее на шестерне рычагов есть три выборки с отсутствующими зубьями. Из расположение (под 120º от оси) соответствует трем состояниям редуктора.
1 - все привода проявок отключены
2 - отключены привода только цветных проявок
3 - ПОДКЛЮЧЕНЫ привода всех четырех проявок
Это нужно для режимов работы аппарата - печать полноцветная или монохромная.
При установке редуктора в аппарат следует учесть синхронизацию положения редуктора с механизмом развода секций картриджей расположенным во внутренней части аппарата в отсеке с картриджами.
Механизм развода секций соответственно имеет три состояния
1 - все секции разведены - нулевая позиция аппарата
2 - разведены секции только цветных картриджей (черная секция сведена) - режим монохромной печати
3 - СВЕДЕНЫ все четыре секции картриджей - режим полноцветной печати
каждое из трех состояний механизма развода секций должно соответствовать трем состояниям редуктора т.е. синхронизировано
Теперь немного о механизме развода секций.
На каждом картридже, при установке в аппарат, поднимается рычаг входящий в сопряжение с толкателями мезанизма развода секций.
Управление механизмом передается от основного редуктора через фигурную ось шестерни рычагов отвода приводов проявок.
На ведущей оси шестерни, как и на ответной приводимой оси механизма имеется ключ установки (так сложилось, что ключ только для ориентира. установить по факту можно и в неправильном положении).
Для надежной синхронизации необходимо снять блок лазера, установить все 4 каририджа в лоток и задвинуть лоток в аппарат.
Проворачивая приводимую ось механизма развода секций широкой плоской отверткой по частовой стрелке, наблюдая за картриджами необходимо добиться состояния "1" механизма и произвести установку редуктора выставленного в состояние "1" с учетом положения ключа.
Произвести сборку аппарат в обратном порядке и распечатать тестовые страницы.
