  • Виды печек и их отличие.
  • Как происходит сброс пакета обслуживания ?
  • Виды сбросов.
  • Модификацию платы печки для сброса пакета обслуживания.
  • Маркировка плат.
  • Методы диагностики электронных компонентов печки через разъем.
  • Назначение разъемов на плате.



  • Виды печек

mnt

Существуют три вида печек для этих аппаратов

- Печка поставляемая в составе аппарата из коробки

- Печка поставляемая отдельно в коробке (FUSER KIT)

- Печка поставляемая в комплекте с пакетом обслуживания включающий в себя 5 наборов роликов лотков и ролик перноса. (MAITENANCE KIT)



  • Как происходит сброс пакета обслуживания?

Все, кто знаком с этим аппаратом, наверное уже обратили внимание на то, что в меню аппарата отсутствует пункт сброса счетчика пакета обслуживания, как это было у предыдущих моделей серии HP LJ M600.

Это связанно с тем, что сброс пакета обслуживания происходит во время установки новой печки в аппарат программно-аппаратным способом.

  • Виды сбросов



В корпусе печки RM2-6799 установлена плата, объединяющая в себе сигналы с термистора 3 (термистор 1 и 2 подключаются на разъем печки минуя эту плату), термо-предохранителя, датчика регистрации листа (оптопары) и идентификатор типа устанавливаемой печи в виде комбинации предохранителей и подключена проводами к основному разъему печки.

Всего существует 3 типа плат.

В зависимости от наличия или отсутствия резистора номиналом 47 Ом (FU 7002), а так же комбинации двух предохранителей (FU 7000 и FU 7001), программноаппаратная часть принтера определяет, какой тип печки в него установлен, и применяет соответствующий параметр сброса пакета обслуживания.

1. В «стартовой» печке, поставляемой в составе аппарата из коробки, на плате отсутствует резистор FU 7002 номиналом 47 Ом, предохранители FU 7000 целый, а FU 7001 заведомо пережжен – это дает аппарату возможность понимать, что в него установлена «стартовая» печка.



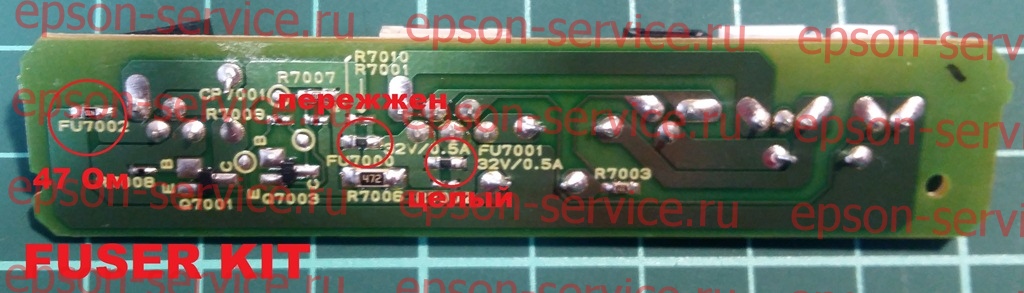

2. В печках поставляемых отдельно в коробке «fuser kit», резистор FU 7002 присутствует, предохранители FU 7000 пережжен, а FU 7001 целый. Так аппарат понимает, что в него установлена именно новая печка а не maitenance kit.



3. В печках поставляемых в комплекте с пакетом обслуживания «maitenance kit», сопротивление FU 7002 присутствует, предохранители FU 7000 и FU 7001 пережжены. Так аппарат понимает, что в него установлена именно maitenance kit.

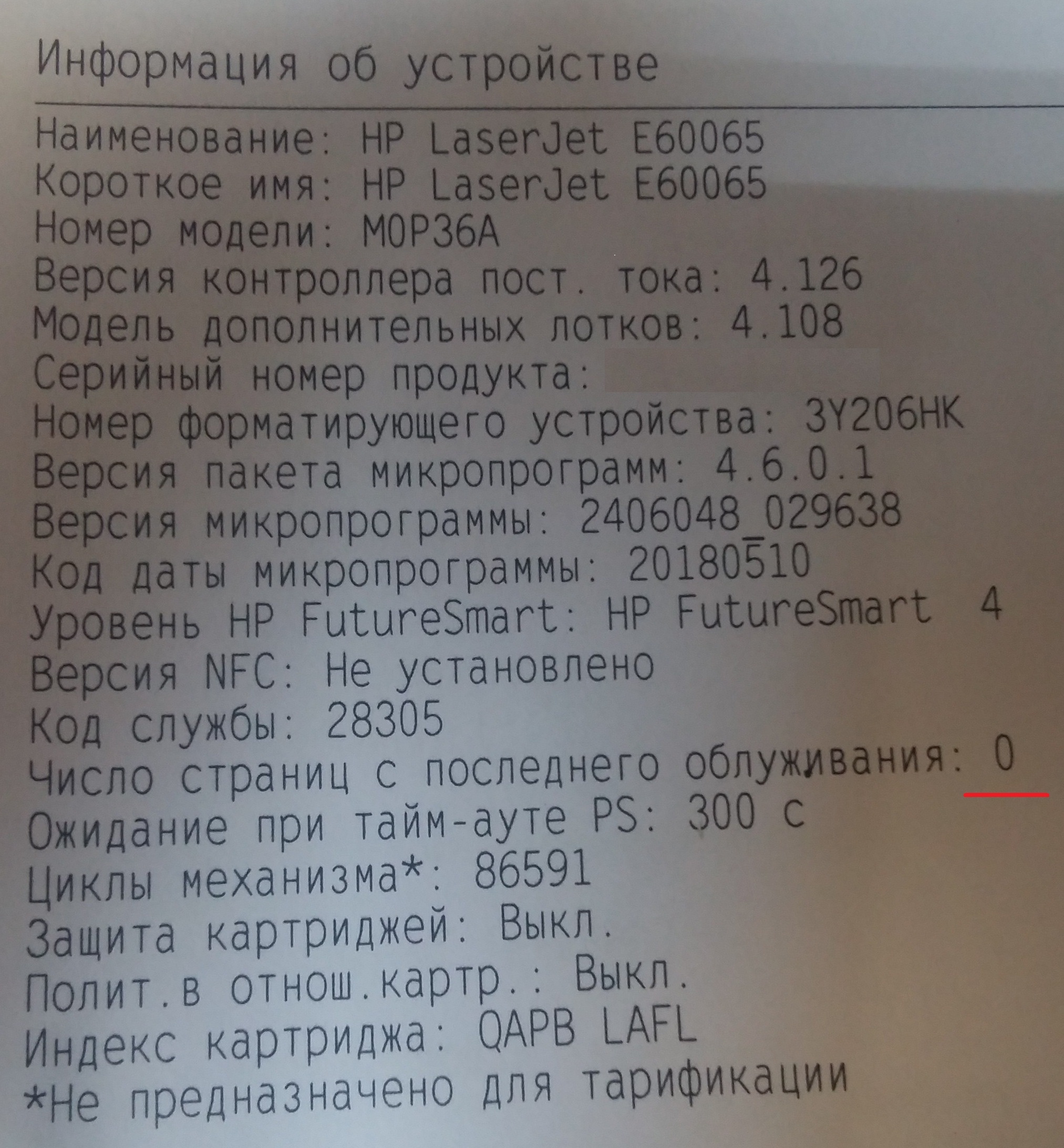

В последних двух вариантах, на момент установки в аппарат печек «fuser kit» или «maitenance kit», благодаря наличию резистора FU 7002, аппарат принимает это событие как установку нового комплекта и обнуляет значение в строке «ЧИСЛО СТРАНИЦ С ПОСЛЕДНЕГО ОБСЛУЖИВАНИЯ». А благодаря состоянию предохранителей FU 7000 и FU 7001 аппарат понимает тип устанавливаемого комплекта.

После этого, приблизительно через 100-150 копий, аппарат, подает импульс напряжения на резистор FU 7002 и пережигает его. После чего аппарат продолжает работать в обычном для пользователя режиме.



Повторная установка печки с пережженным резистором FU 7002 в любой аппарат, никак не способна повлиять на показания уровня пакета обслуживания.



  • Модификация платы печки для сброса пакетов обслуживания

Например, после восстановления печки, возникла необходимость произвести сброс пакета обслуживания. В таком случае, следует заменить сгоревший резистор FU 7002 соответствующего форм фактора или использовать предохранитель на 0,63А (прим. желательно использовать резистор) и выбрать комбинацию FU 7000 и FU 7001. Для доступа к плате, необходимо открутить винт крышки и отпустить винты крепящие боковые крышки печки. Раздвинув их снять крышку обеспечив доступ к плате

5caafe753336d razborka

Для восстановления предохранителей FU 7000 и FU 7001 можно использовать перемычки из тонкой проволоки. В процессе работы печки, ни какое воздействие кроме идентификации со стороны аппаратной части принтера не применяется.

В ниже представленной таблице указано соответствие вида печки



  • Маркировка плат

Плата «стартовой печки маркируется RM2-9305. Плата «fuser kit» и maitenance kit маркируется RM2-9506, что позволяет определить курс направленных действий. При этом, платы «maitenance kit» и «fuser kit», отличаются состоянием предохранителей FU 7000 и FU 7001 (см. таблицу выше).

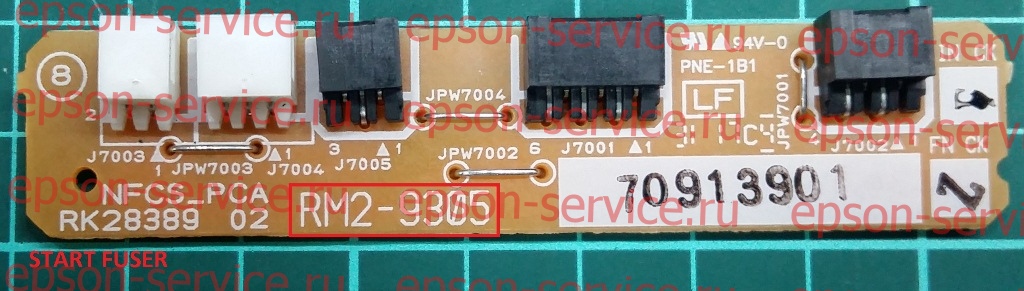

5caafe7527060 START

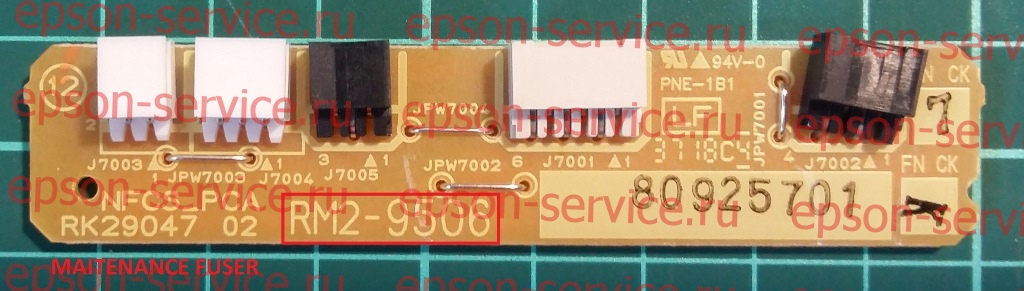

5caafe751fc84 MAITENANCE

  • Методы диагностики компонентов печки через разъем.



С помощью цифрового или аналогового тестера, используя изображения и таблицу приведенную ниже, можно без разбора печки определить состояние таких компонентов печки как: термопредохранитель, термисторы 1,2,3, нагреватель 1,2, оптопары флажка выхода бумаги, состояние предохранителей FU 7000 и FU 7001 и FU 7002.



Проверка оптопары: На pin1 подать +5 вольт На pin 11 -5 Вольт Используя тестер в режиме измерения постоянного напряжения в пределах 20 Вольт с общей массы (Pin 11) снимать показания с pin 12 (флаг нажат – есть напряжение, влаг отжат –нет напряжения).

  • Назначение разъемов на плате



Автор и разработчик документации Тюрин Алексей Викторович. Воронеж 2019
