Методика, особенности, применяемые материалы.
Для замены ремкомплекта узла термозакрепления понадобится:
- ремкомплект для LEXMARK MS811/812DN
- отвертка типа TORX #10
- съемник для пружин
- кисть
- респиратор
- промышленный пылесос
- компрессор
- сухая чистая ветошь
- ацетон или растворитель
- высокотемпературная силиконовая смазка СИ-360
- ватные палочки
- перчатки
|
 |
Извлеките узел термозакрепления из аппарата открутив два синих винта. Очистите узел сжатым воздухом.

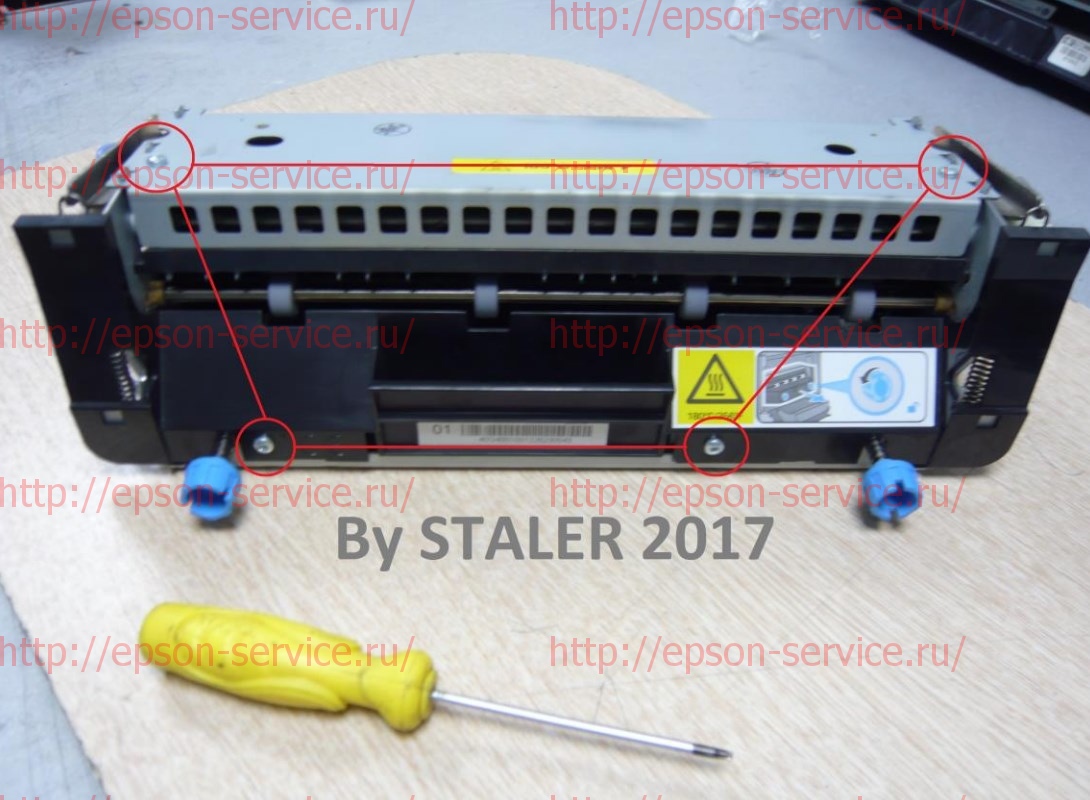

Используя отвертку типа TORX #10 открутите два винта на крышке узла термозакрепления. Очистите крышку, при сильных загрязнениях используйте чистую ветошь смоченную ацетоном и отложите в сторону до момента сборки.
Открутите два винта на пластмассовом кожухе.

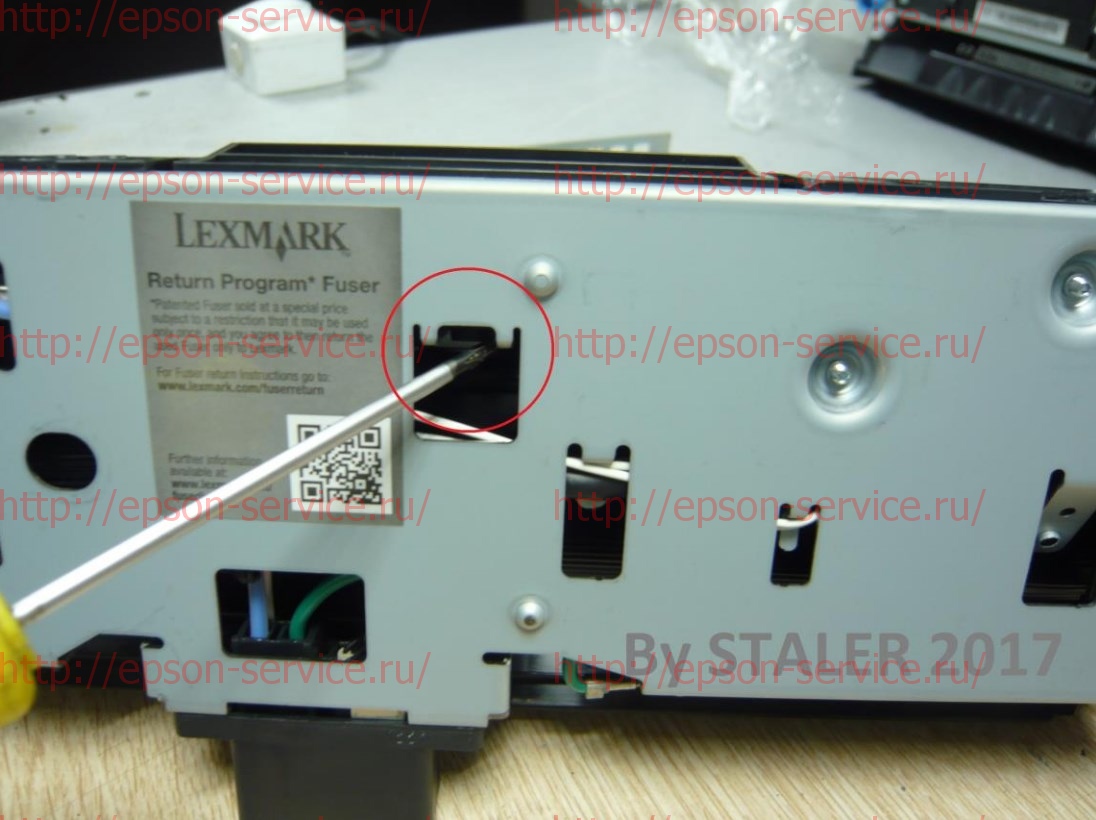

С нижней части в технологическом отверстии надавите на защелку крепления кожуха. Снимите
кожух, очистите и отложите в сторону до момента сборки.
Со стороны редуктора открутите три винта, удалите пластину редуктора, и снимите
колебательный узел развода узла термозакрепления очистите и отложите в сторону до момента сборки..
Внимание!!! Запомните положение шестерни на оси эксцентриков. Корпусной элемент колебательного узла входит в зацепление с шестерней в определенном положении.
Открутите два винта крепления платы чипа узла термозакрепления, отсоедините все разьемы и
извлеките плату и утилизируйте её. В состав ремкомплекта узла термозакрепления входит новая плата чипа.
Выведите наружу провод датчика температуры нагревательного тена.
Снимите пружины съемником с рычагов прижима термоэлемента.
Внимание!!! Контролируйте усилие. Не допускайте растяжение и деформацию пружин.

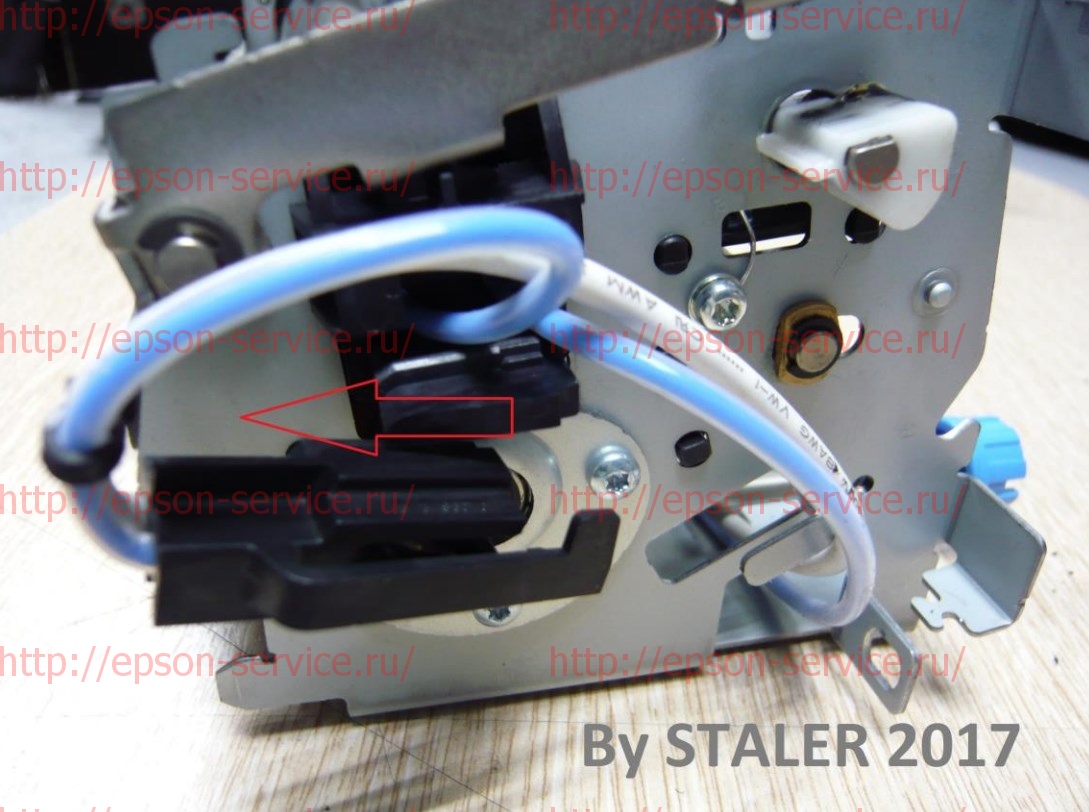

Отсоедините высоковольтный разъем нагревательного тена и отведите прижимные рычаги.

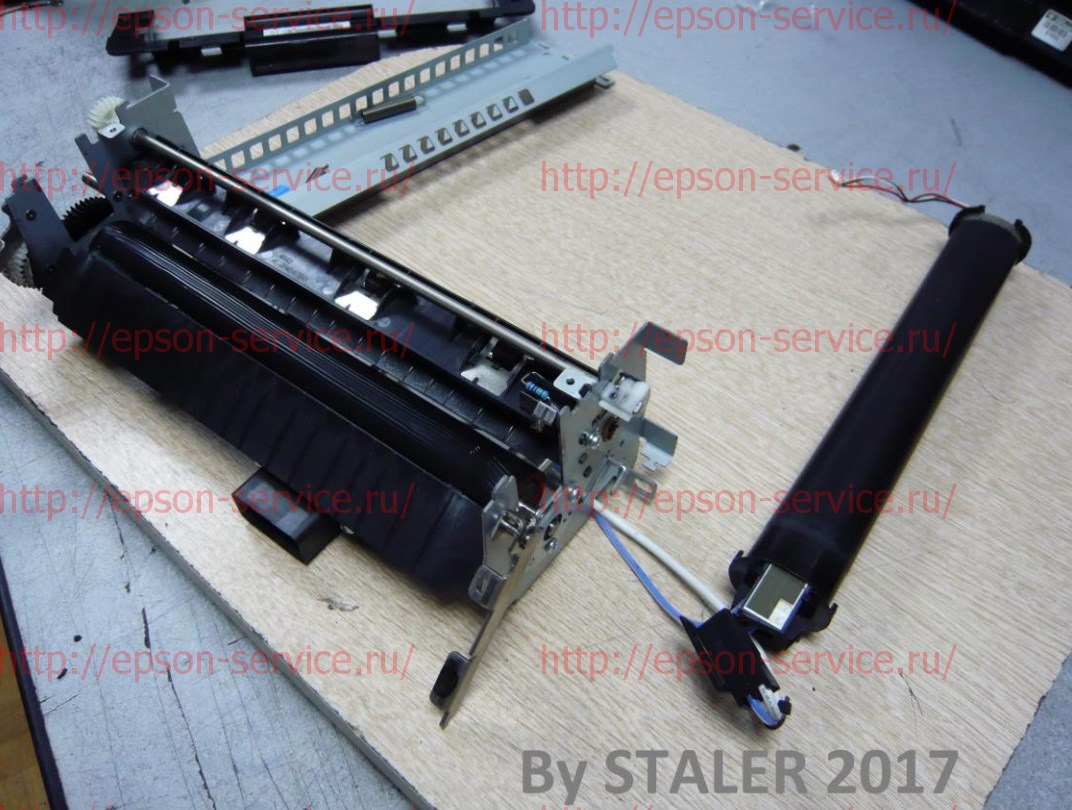

Извлеките термоэлемент из посадочного места. Аккуратно расположите его рядом с корпусом узла термозакрепления. Отсоединение силовых проводов не требуется.
Открутите три винта пластины крепления подшипника резинового вала. Очистите и отложите в
сторону до момента сборки.
Снимите стопорные кольца с обоих концов оси резинового вала. Снимите приводные шестерни. Очистите оси шестерней, шестерни и отложите в сторону до момента сборки.
Используя отвертку с плоским шлицем извлеките направляющую для бумаги.
Очистите ее от нагара используя чистую ветошь и ацетон. Отложите направляющую в сторону до момента сборки.
Извлеките резиновый вал и утилизируйте его. В состав ремкомплекта узла термозакрепления входит новый резиновый вал.
Очистите от загрязнений корпус и его элементы используя сжатый воздух, пылесос, кисть.
Со стороны проводов датчика температуры снимите заглушку и бушинг термопленки.
Снимите термопленку и утилизируйте её. Используя чистую ветошь и ацетон тщательно очистите нагревательный элемент от загрязнений и старой термосмазки. Визуально исследуйте состояние нагревательного тена и корпуса термоэлемента.
Внимание!!! Поверхность нагревательного тена должна быть гладкой без следов износа. При наличии следов износа в виде поперечных потертостей дальнейшее восстановление узла термозакрепления не целесообразно.
Нанесите новую термосмазку из шприца входящего в состав ремкомплекта.

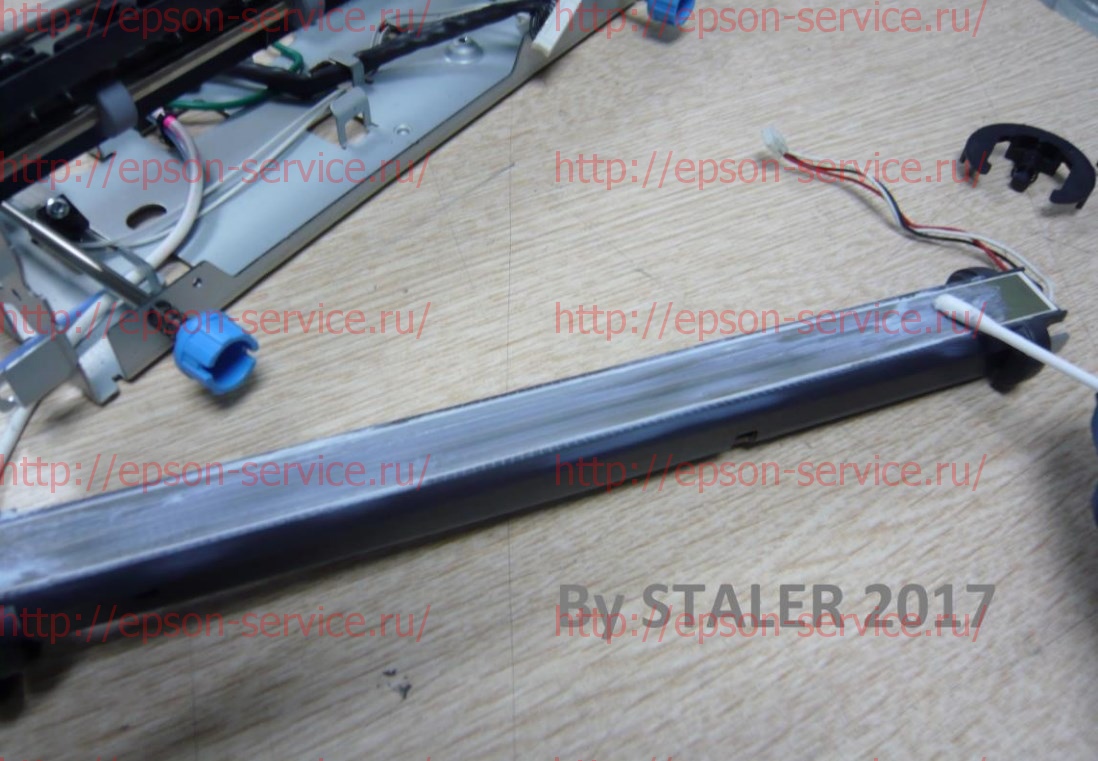

Ватной палочкой равномерно распределите термосмазку по рабочей поверхности нагревательного тена и установите входящую в ремкомплект термопленку.
Произведите сборку узла термозакрепления в обратном порядке.
При сборке используя высокотемпературную силиконовую смазку СИ-360 (или аналог) обработайте оси приводных шестерен заведомо очистив их от загрязнений.
Установите узел термозакрепления в аппарат и запустите тираж минимум 50 листов в режиме дуплекс.
Автор и разработчик документации Тюрин Алексей Викторович. Воронеж 2017
