в принтерах и МФУ Kyocera FS-2100/4100/4200/4300DN, ECOSYS M3540/3550
Методика, особенности, применяемые материалы.
|
Для профилактики блока проявки понадобится:
- отвертка с плоским шлицем
- отвертка с крестообразным шлицем PH-2
- пинцет
- кисть
- респиратор
- промышленный пылесос
- компрессор
- сухая чистая ветошь
- спирт
- перчатки
|
 |
Одна из самых распространенных проблем при эксплуатации принтеров и МФУ Kyocera это серый фон на всей поверхности листа при печати. Причиной этому могут быть, как нарушение правил эксплуатации, таких как использование аппарата в условиях низких температур и повышенной влажности, так и смешение тонеров разных производителей при заправке.
В том или ином случае пользователь сталкивается с одной и той же проблемой, решить которую можно только через профилактику блока проявки аппарата.

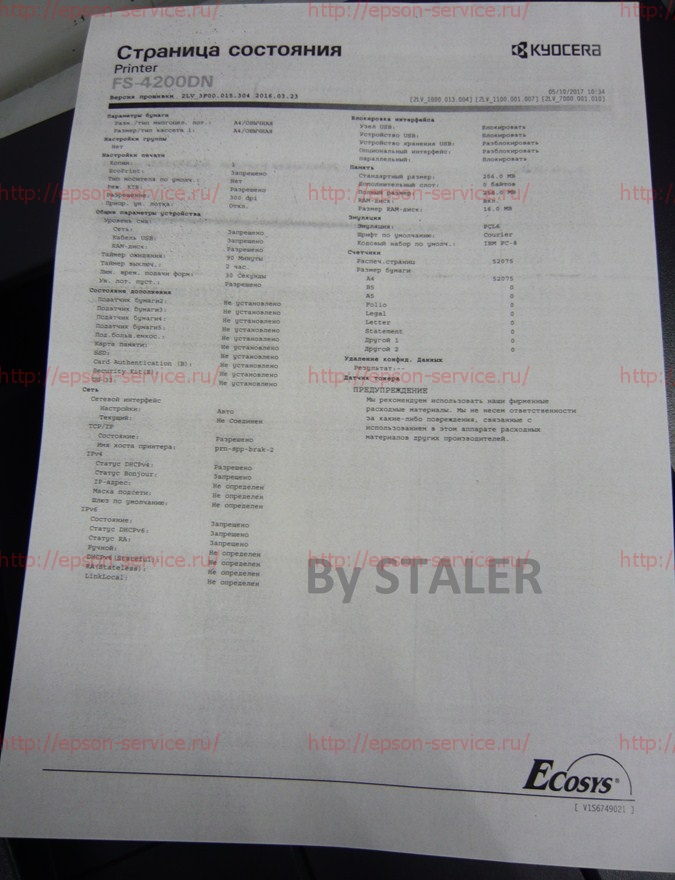

На изображении мы можем наблюдать типичный дефект печати вызванный причинами описанными выше.
Для начала необходимо извлечь из аппарата блок проявки.
В аппаратах Kyocera серии FS-2100/4100/4200/4300DN/ECOSYS M3540/3550 блок проявки конструктивно совмещен с блоком фотобарабана образуя PU (Processing Unit)
Что бы извлечь PU, необходимо открыть переднюю и верхнюю крышки аппарата и за расположенную посередине блока PU ручку потянуть бок на себя.
Блок выдвигается по роликовым направляющим и для полного его извлечения необходимо снять два пластиковых ограничителя по обе стороны направляющих блока.
Для извлечения правой направляющей, в правом торце блока PU сделано углубление. Сдвиньте ограничитель в направлении указанном стрелками и используя углубление извлеките его с применением пинцета.
Расположите извлеченный блок PU на ровной поверхности перед собой и произведите внешний осмотр.
Распространенной неисправностью этих блоков является подклинивание узла добавления тонера.
Обратите внимание на то, что при установке картриджа, показанный на рисунке рычажок должен самостоятельно подняться в верхнее положение при закрытом замке, расположенном на картридже. Если это не происходит, то вращающий момент от редуктора аппарата к шнекам картриджа передаваться не будет и в следствии прекратиться подача тонера в блок проявки.
Для устранения этой неисправности достаточно, пользуясь отверткой с плоским шлицем, отогнув защелки снять боковую крышку узла добавления тонера и произвести его профилактику.

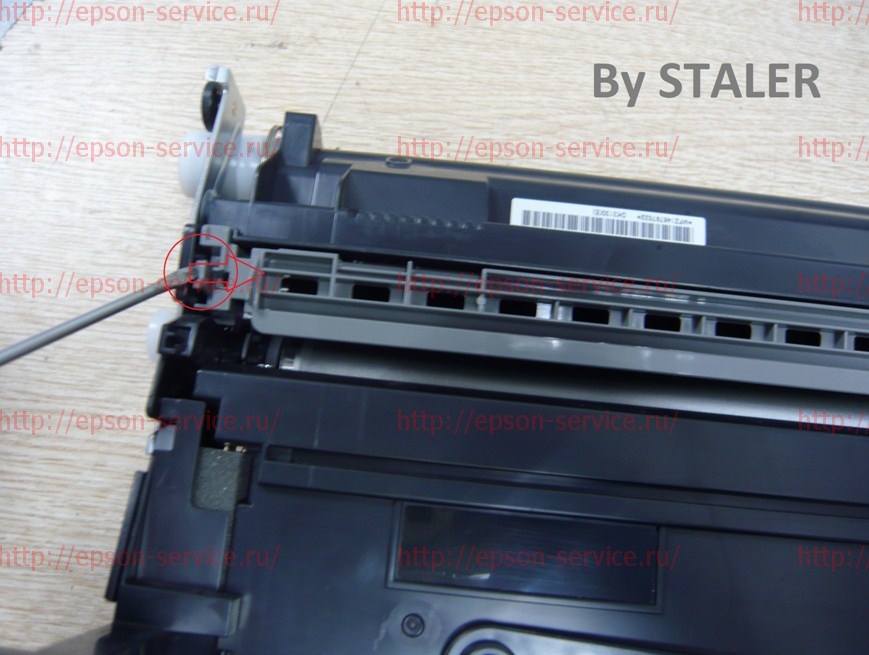

Используя отвертку с плоским шлицем извлеките из блока PU ролик первичного заряда (PCR)
Очистите его и отложите в сторону до момента сборки.

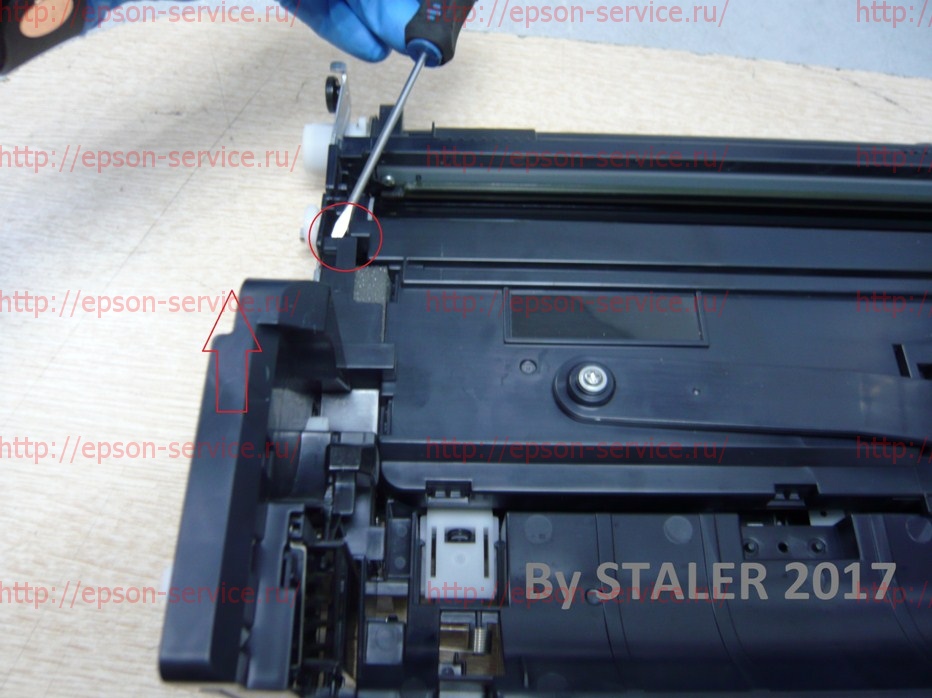

Используя отвертку с плоским шлицем, освободите ограничитель левой крышки и сдвигом от себя снимите её.

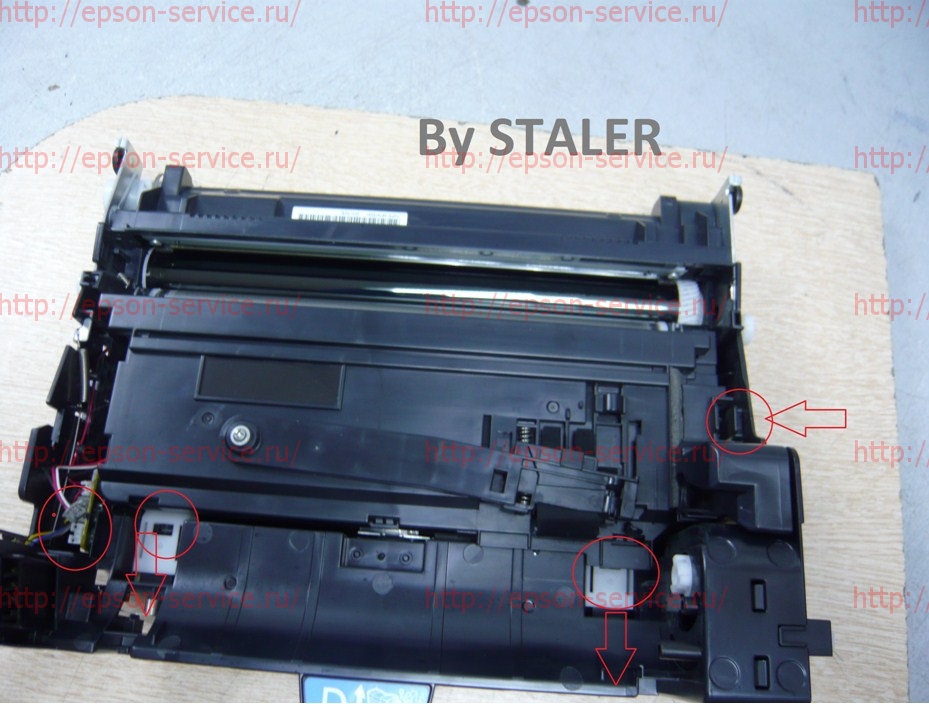

Отсоедините разъем сенсора тонера и используя отвертку с плоским шлицем последовательно отводя защелки освободите блок проявки и извлеките его.

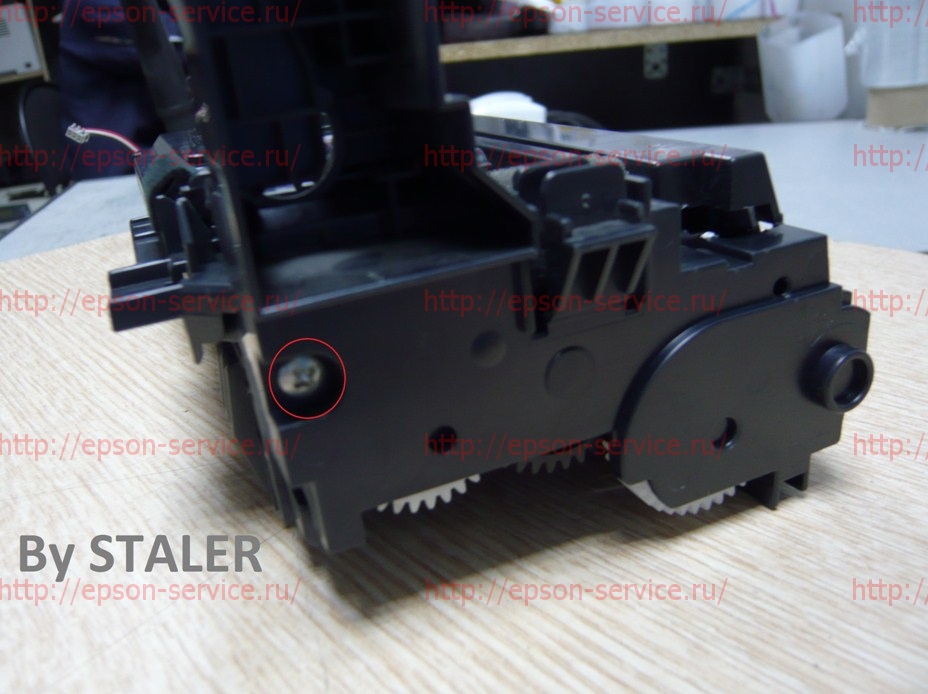

Для последующей разборки открутите винт, показанный на рисунке и аккуратно, используя отвертку с плоским шлицем последовательно освобождая защелки по периметру снимите боковую крышку редуктора блока проявки.

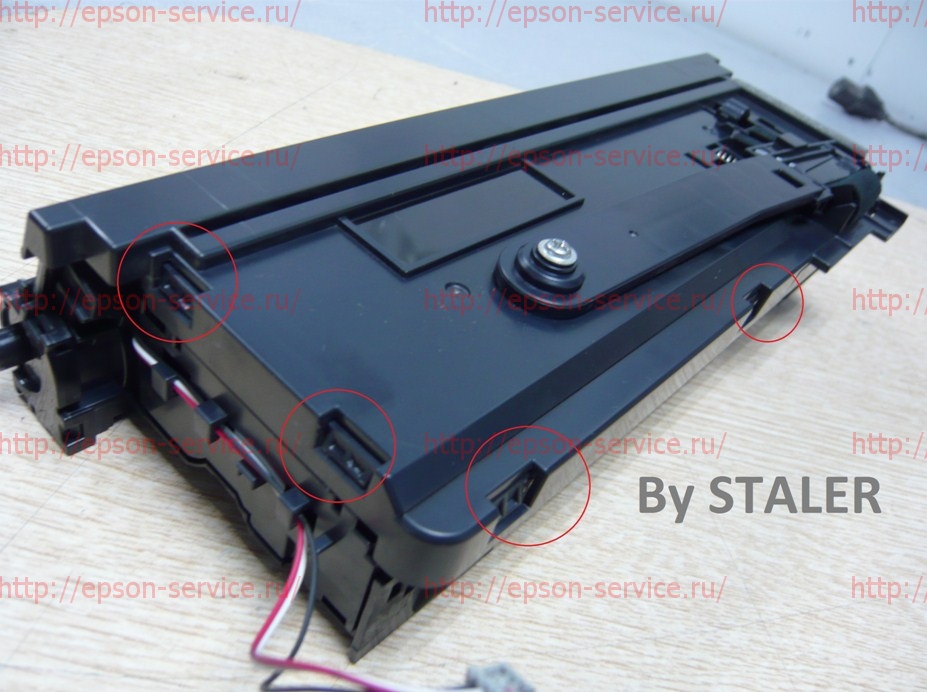

Аналогичным образом снимите верхнюю крышку блока проявки.
Следите за состоянием уплотнителя. Не растяните и не повредите его.

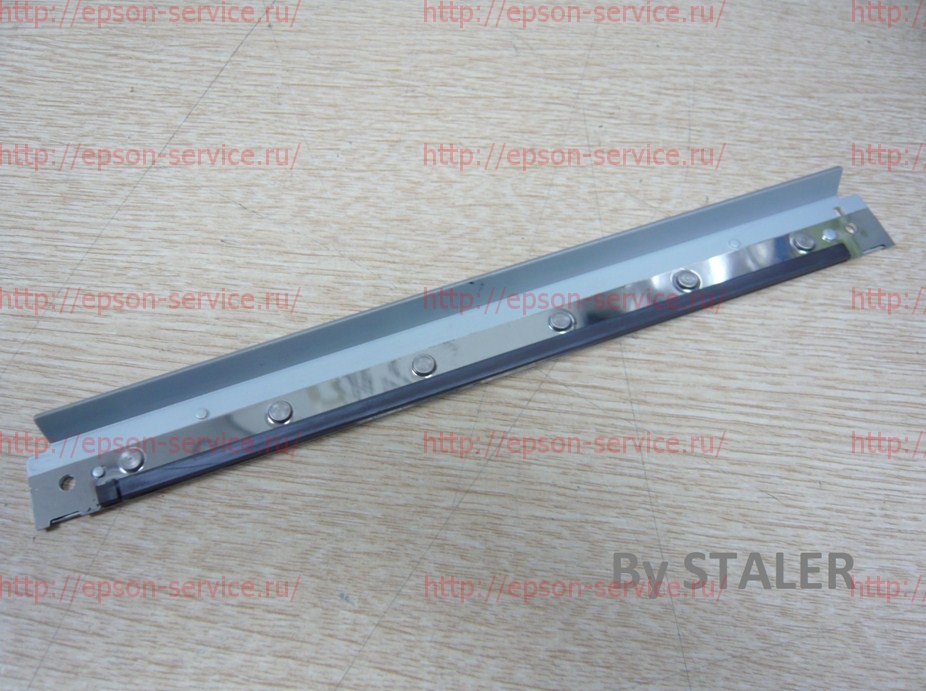

Используя отвертку с крестообразным шлицем, открутите два винта, снимите и очистите дозирующее лезвие магнитного вала. Произведите внешний осмотр на предмет повреждений и целостности магнитной полосы. Отложите в сторону до момента сборки. Обратная установка дозирующего лезвия не требует регулировок.

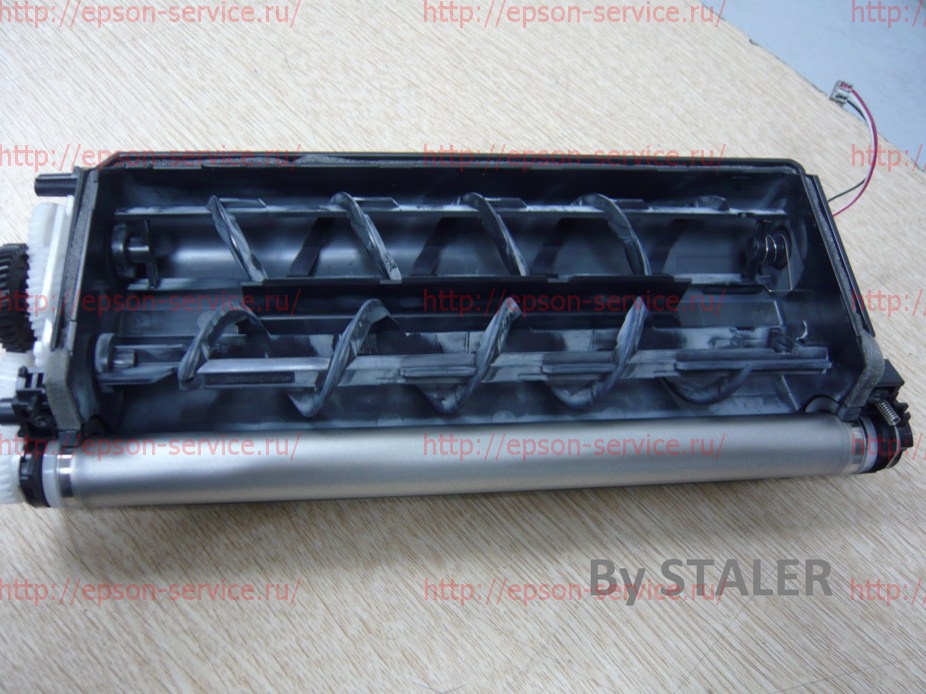

Используя промышленный пылесос и компрессор, удалите из блока проявки старый тонер.
Загрязнения на магнитном валу необходимо удалить чистой ветошью с применением спирта.
Произведите сборку блока проявки в обратном порядке. Установите его в корпус PU. Установите PU в аппарат.
Установите картридж с тонером, закройте крышки подключите аппарат к электросети и включите его кнопкой питания.
Необходимо запустить процедуру добавления тонера из картриджа в блок проявки.

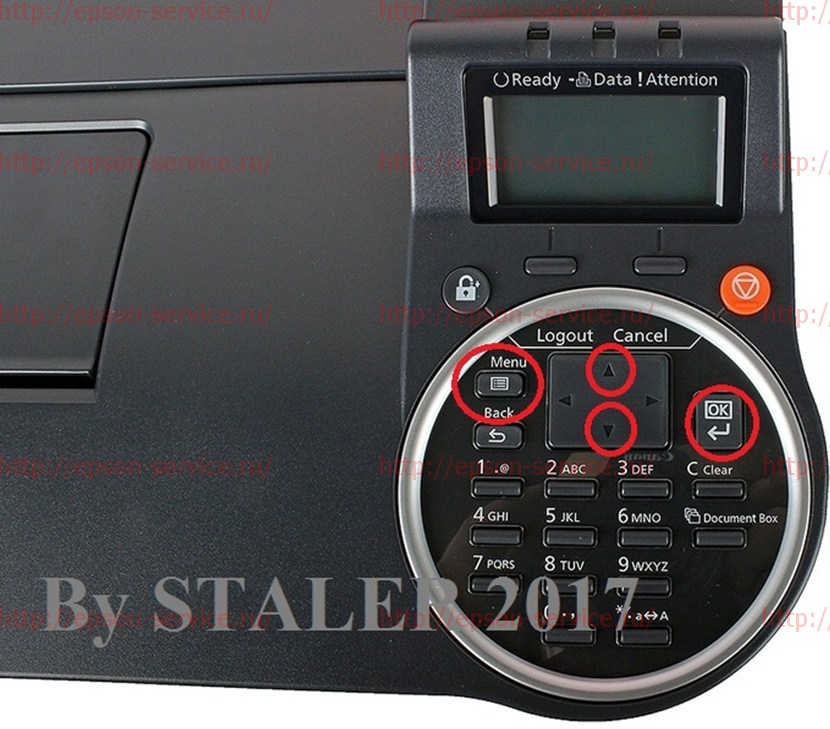

Для этого на включенном аппарате, используя панель управления нажмите кнопку «Меню»

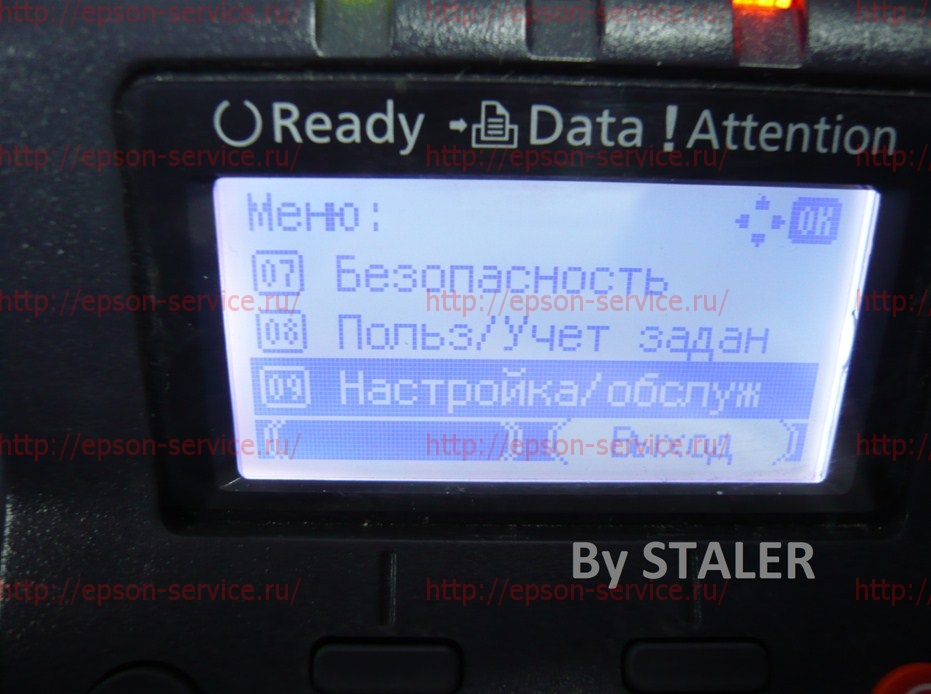

При помощи клавиш «вверх» и «вниз» выберете 9-й пункт «настройка/обслуживание» и нажмите кнопку «ОК»

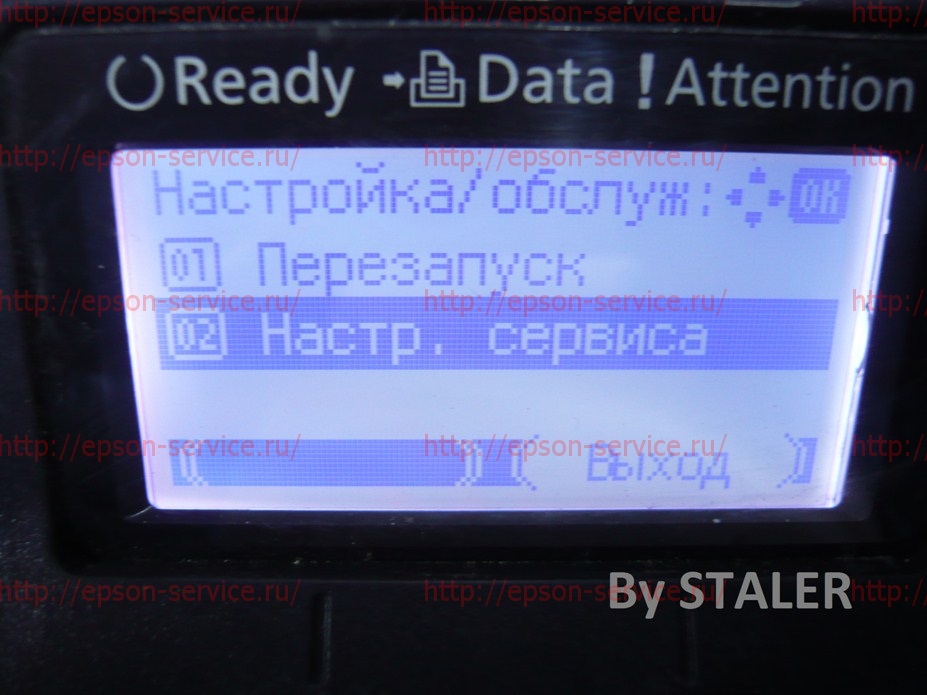

В появившемся меню «настройка/обслуживание» выберите 2-й пункт «настройка сервиса» и подтвердите выбор нажатием кнопки «ОК»

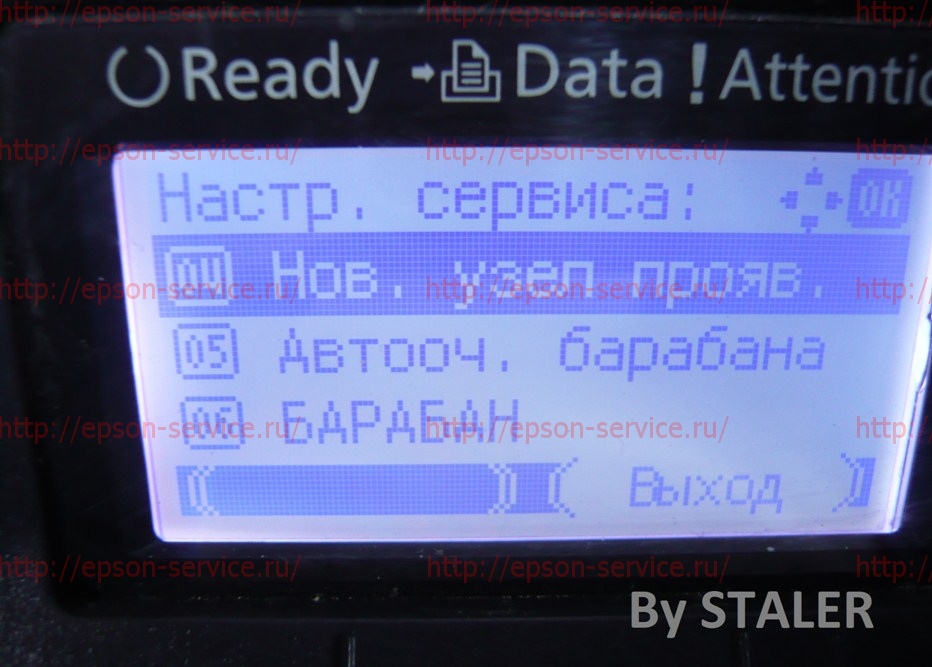

В меню «настройка сервиса» выберите 4-й пункт «Новый узел проявки» подтвердите выбор нажатием кнопки «ОК»
Выключите и включите аппарат кнопкой питания.
В течении 10-ти минут аппарата будет производить процедуру добавления тонера после чего выйдет в готовность.
Распечатайте тестовый лист. Убедитесь в отсутствии дефектов печати.
Автор и разработчик документации Тюрин Алексей Викторович. Воронеж 2017
