По заявлению производителя ресурс драм-картриджа DK-130 составляет 100 000 копий.
Но реальный ресурс как обычно составляет меньшее количество. Как правило причиной этому являются множество влияющих факторов, таких как условия эксплуатации (повышенная влажность и наоборот, запыленность в помещении, температура), качество применяемой бумаги ну и разумеется заправка картриджей.
Прибегая к заправке картриджей, пользователь стремится сэкономить на расходных материалах, не принимая во внимание то, что выбирая этот путь необходимо позаботиться о превентивных профилактических мерах для продления ресурса компонентов машины работающей в иных режимах нежели это было заложено производителем. Равно как и продавец далеко не всегда спешит рассказать о всех тонкостях работы с этими аппаратами.
Самая распространенная проблема, часто встречающаяся на местах это ошибка С-7990.
Давайте рассмотрим подробно, какие неприятности нас могут поджидать вместе с этой ошибкой.
Сама по себе ошибка с-7990 призвана сохранить работоспособность драм-картриджа, блокируя аппарат с предложением обратиться к сервис для проведения надлежащих профилактических работ, но алгоритм ее появления предусматривает использование оригинального тонера, а в случае применения заправленных и совместимых расходных материалов мы зачастую (не всегда) сталкиваемся с тем, что в отношении драм-картриджа уже поздно что либо делать, кроме как менять фотобарабан и ракель.
Как это работает?
Во время печати в бункер отработки ссыпается тонер, который не был перенесен с фотобарабана на носитель (бумагу). Конструктивно, в аппарате напротив бункера отработки установлен датчик - «Toner Sensor», назначение которого отслеживать количество отработки в бункере и по достижению требуемого значения датчиком блокировать работу аппарата для предотвращения выхода из строя дорогостоящих элементов печатного механизма. Казалось бы, все просто. НО!
В программном обеспечении машины предусмотрена некая «отсрочка». При достижении значения по датчику тонера в отработке. Фактически бункер уже практически заполнен, но машина еще какое то время продолжает работать и спустя время блокируется с ошибкой С-7990. При использовании оригинальных расходных материалов это явление есть норма, т.к. количество отработанного тонера ссыпаемого в бункер отработки, с момента фиксации значения датчиком до момента блокировки машины, не будет критичным.
Совершенно другой процесс происходит при использовании совместимых расходных материалов. При их использовании в отработку уходит гораздо больше тонера и того промежутка, между фиксацией значения датчиком и фактической блокировки машины недостаточно. На выходе мы имеем классическую картину. Отработанный тонер из переполненного бункера отработки через ленту подбора и ракель начинает давить на фото-барабан изнутри повреждая фотослой, что в последствии выражается в виде печати с дефектами. А машина при этом продолжает работать, надежно уводя нас за горизонт профилактических мер и уверенно приближая к ремонту драм-картриджа.
Вторая причина кроется в отклонении физических свойств совместимого тонера, и в этом случае, из-за иной магнитной проницаемости самого тонера, датчик неправильно замеряет параметр. Выбрать из этих двух причин можно любую по вкусу, убеждениям и вероисповеданию, но результат всегда будет одинаков. Переполнение бункера отработки на работающей машине и повреждение фотобарабана. Как правило переполнение бункера отработки происходит в диапазоне 30 000- 50 000 копий в зависимости от условий эксплуатации.
Теперь давайте рассмотрим особенности и методику профилактики или ремонта драм-картриджа.
Сразу можно отметить существующий легкий путь. На задней части блока имеется две крышки, открыв которые с легкостью можно высыпать отработку и продолжить работу. Но конструктивная особенность корпуса блока фотобарабана и его положение в аппарате накладывает свои особенности на процедуру профилактики или ремонта.
Дело в том, что бункер отработки, при установке блока фотобарабана в аппарат находится в непосредственной близости от узла термозакрепления (печки). Высокая температура, рассеиваемая печкой, спекает отработанный тонер в бункере образовывая «камни» из тонера. В небольшие отверстия под крышками на задней части бункера отработки они зачастую не проходят и остаются внутри. На выходе мы получаем «погремушку» и риск попадания твердых, спёкшихся частиц в зазор между ракелем и лентой подбора способных повредить поверхность фотобарабана.
Квалифицированный ремонт или профилактика блока фотобарабана DK-130 лежит через полную разборку изделия. Это гарантирует качественную работу и компетентный подход к делу.
И так. Рассмотрим на примере особенности и последовательность профилактики и ремонта блока фотобарабана DK-130.

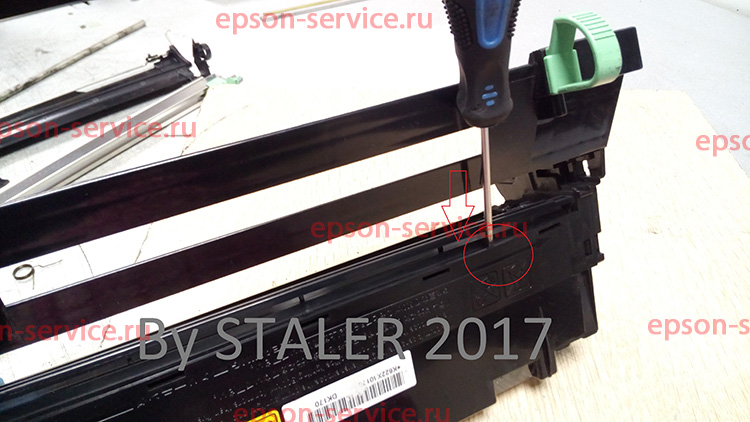

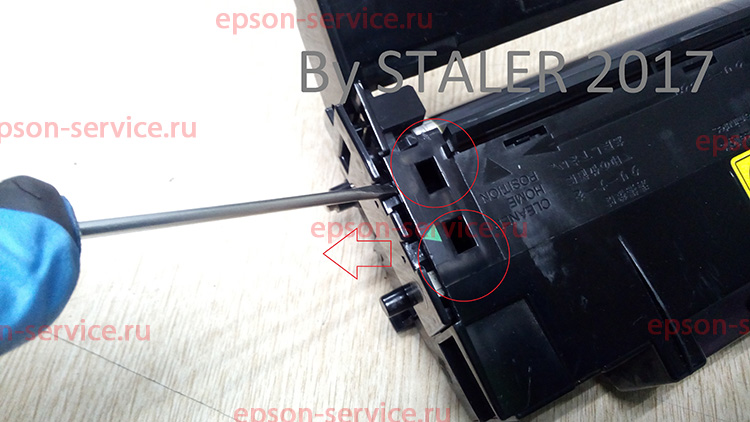

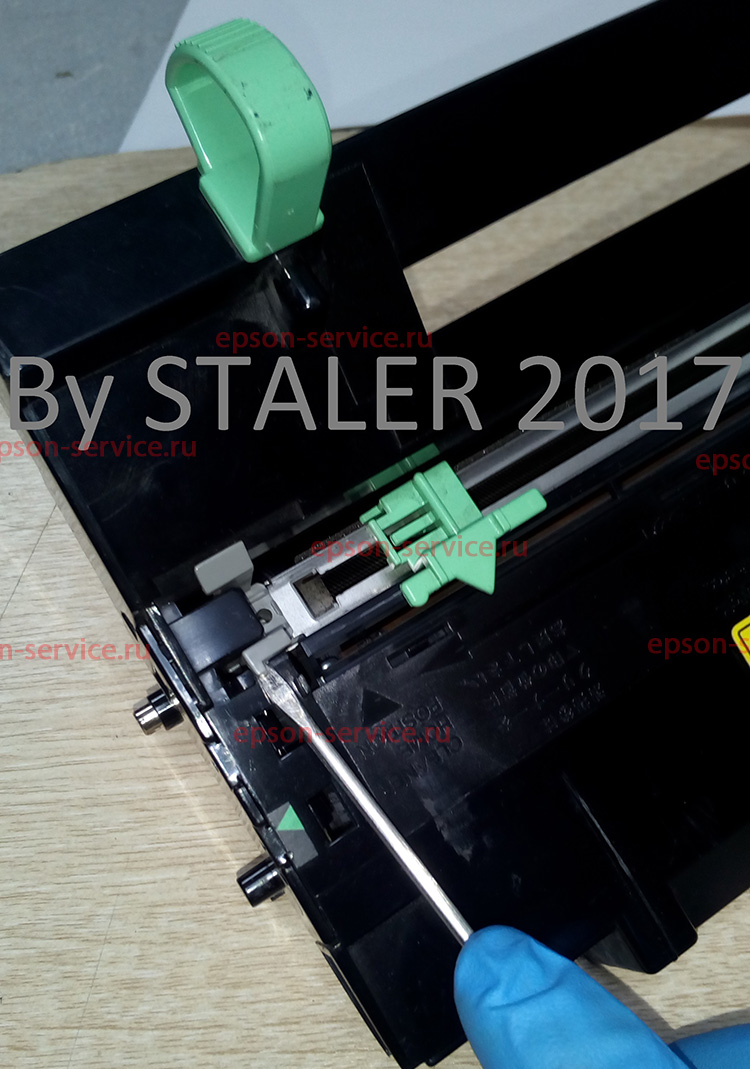

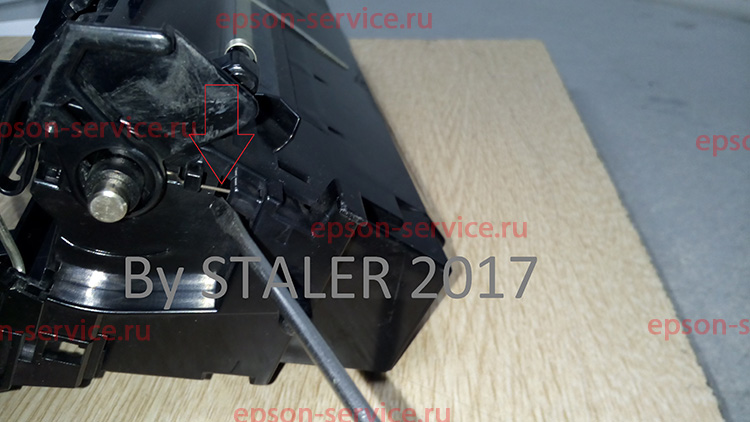

Для начала необходимо снять коротрон. Плоско шлицевой отверткой нужно поддеть пластиковый выступ на корпусе коротрона, что бы вывести его из зацепления с упором расположенном на корпусе блока фотобарабана.

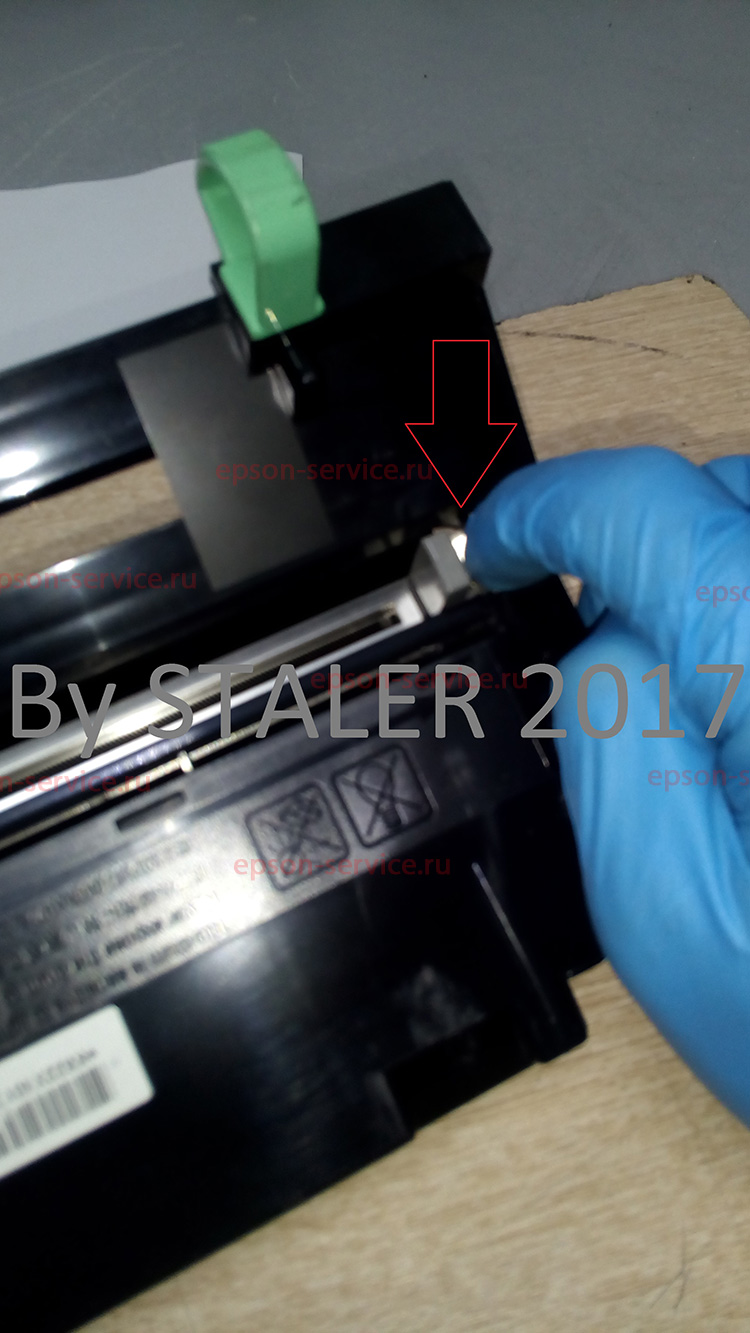

Затем указательным пальцем правой руки наддать на металлическую пружинную пластину с другого конца коротрона.

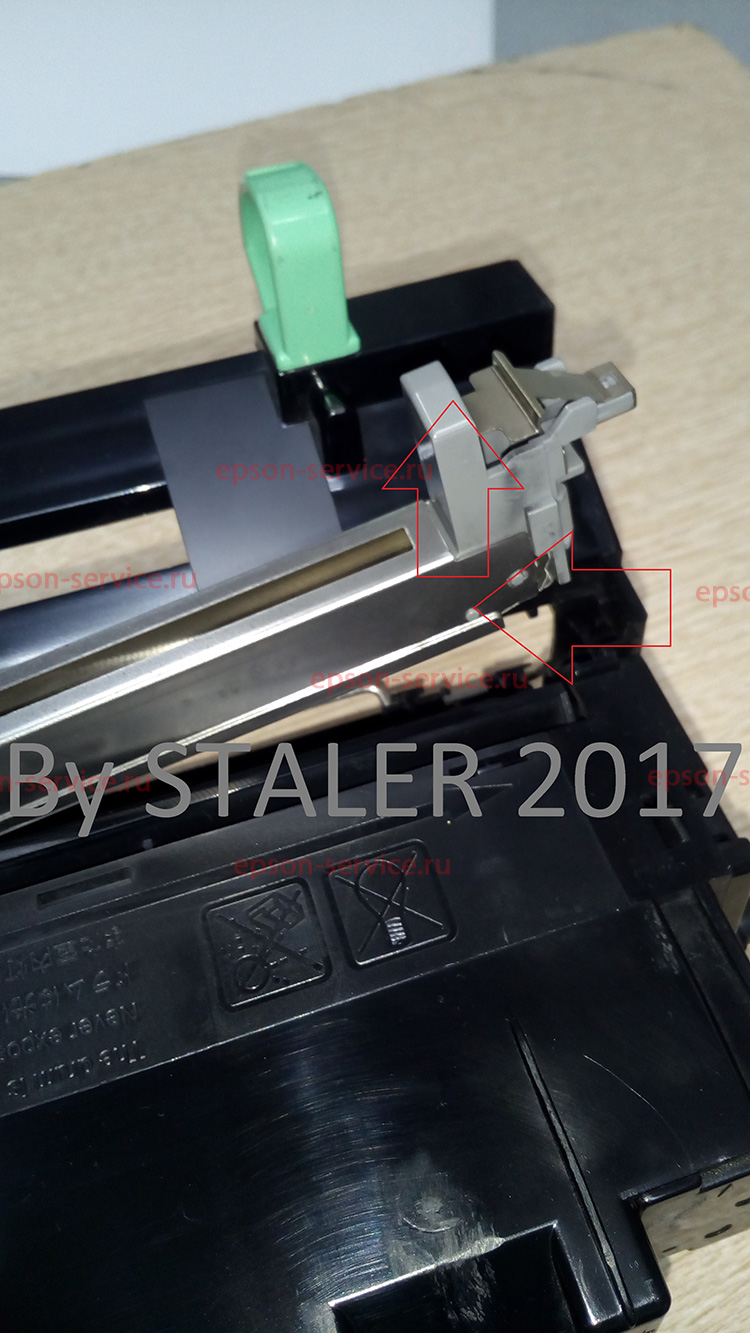

И не отпуская пластину, указательным и большим пальцами левой руки сжать как показано на рисунке. Коротрон сместится, в данном случае влево освободив противоположенный конец из места установки.
Приподняв противоположенный конец вы сможете извлечь коротрон из посадочного места.

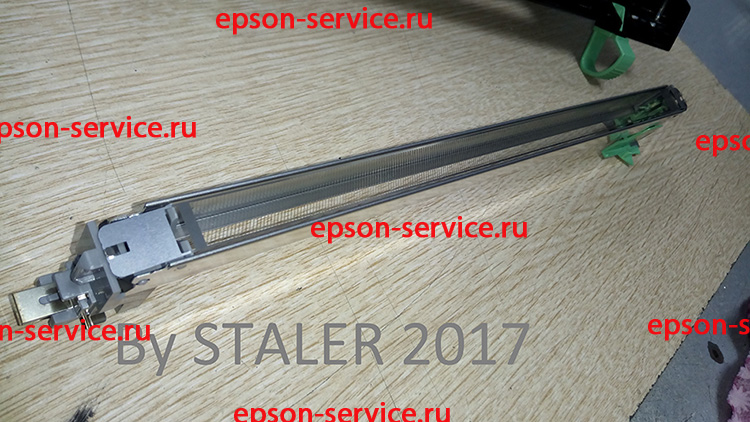

Коротрон следует тчательно очистить от загрязнений используя компрессор,спирт, ацетон, ватные палочки, ветошь из ХБ ткани.

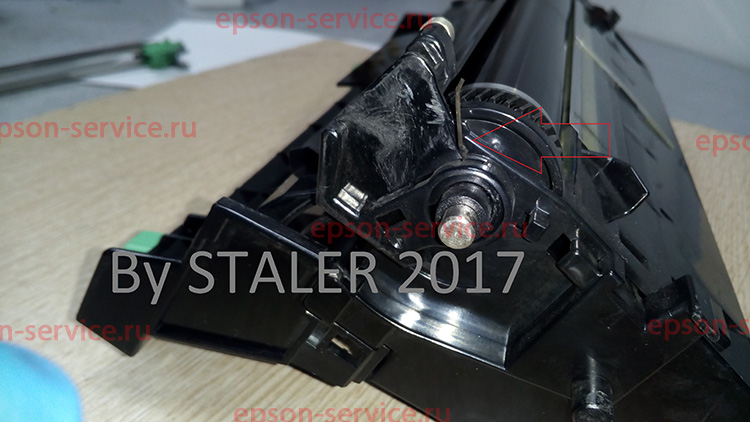

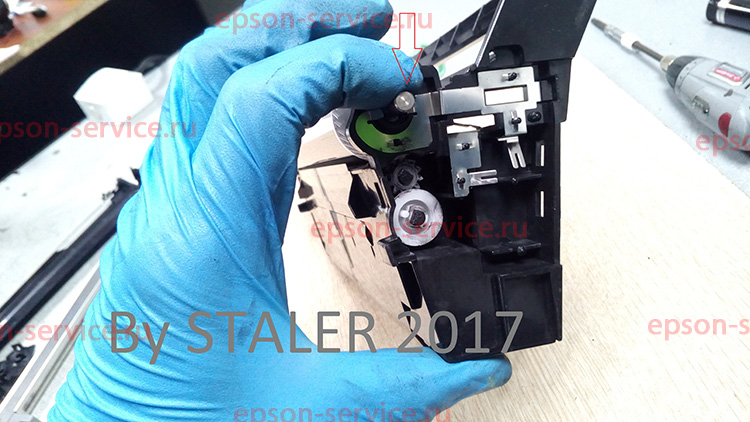

Затем приступаем к удалению шторки фотобарабана. Для этого нужно вывести из зацепления возвратную пружину.
Пружина должна приобрести свободное положение и позволить отвестись шторке до предельно открытого положения.
Именно в этом положении появится возможность развести в стороны шарниры шторки и снять их с оси фотобарабана. Обратите внимание, что на противоположной от возвратной пружины стороне, шарнир шторки фиксируется на оси пластиковой защелкой являющейся элементом корпуса крышки оси фотобарабана. Для снятия шарнира, шторка должна быть отведена в максимально открытое положение а защелка вдавлена внутрь плоскошлицевой отверткой.

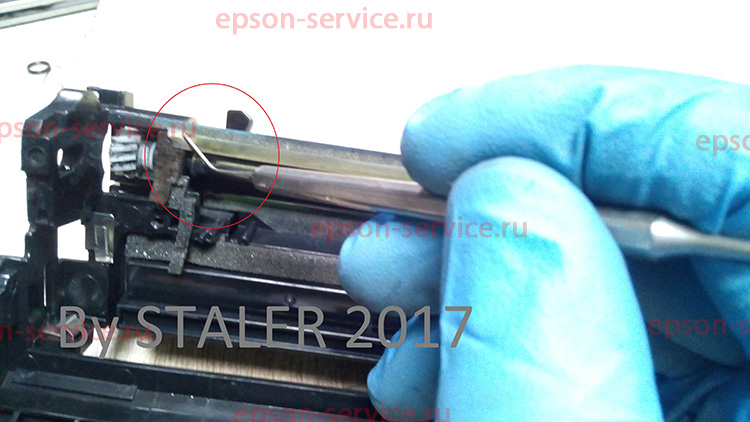

Второй элемент крепления шторки фотобарабана выполненный их стальной проволоки следует снимать при помощи плоскошлицевой отвертки «через чужую» о корпус блока фотобарабана. Внимание!!! Шторка должна быть отведена в максимально открытое положение.

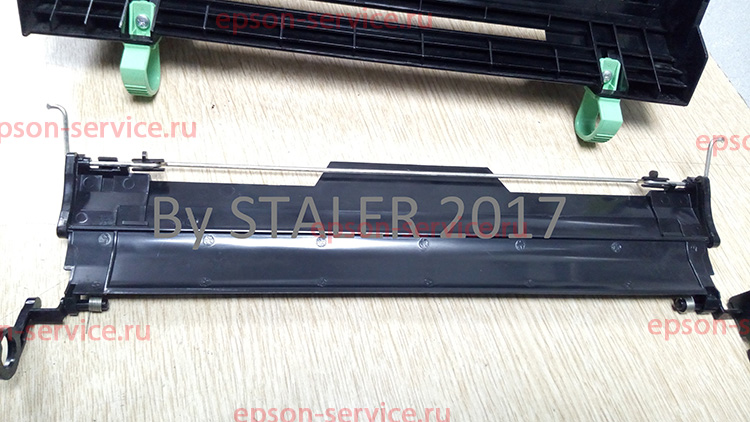

Снятую шторку необходимо очистить от загрязнений и отложить в сторону до момента сборки.
Внимание!!! Материал применяемый для изготовления шторки и корпуса блока фотобарабана – полистирол. Применять ацетон для очистки НЕЛЬЗЯ!

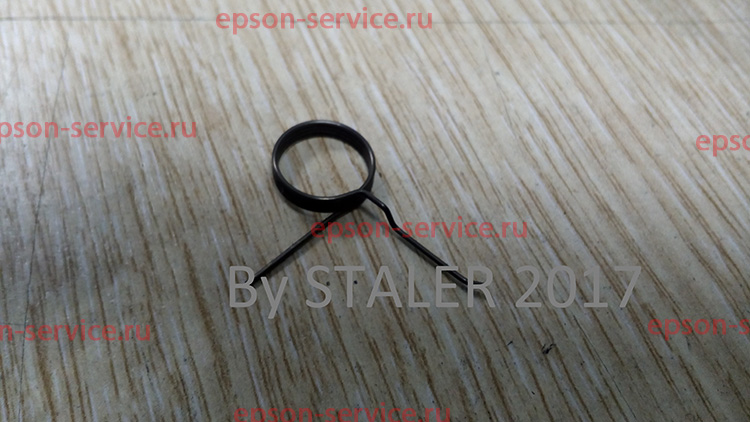

Возвратную пружину следует извлечь из корпуса шарнира шторки и отложить в сторону до момента сборки.

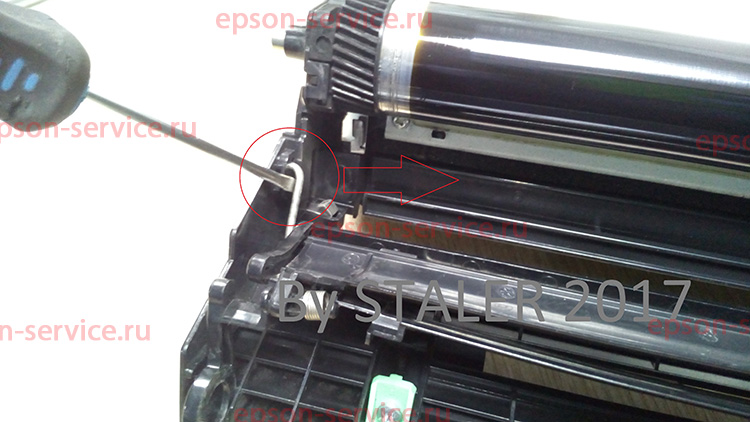

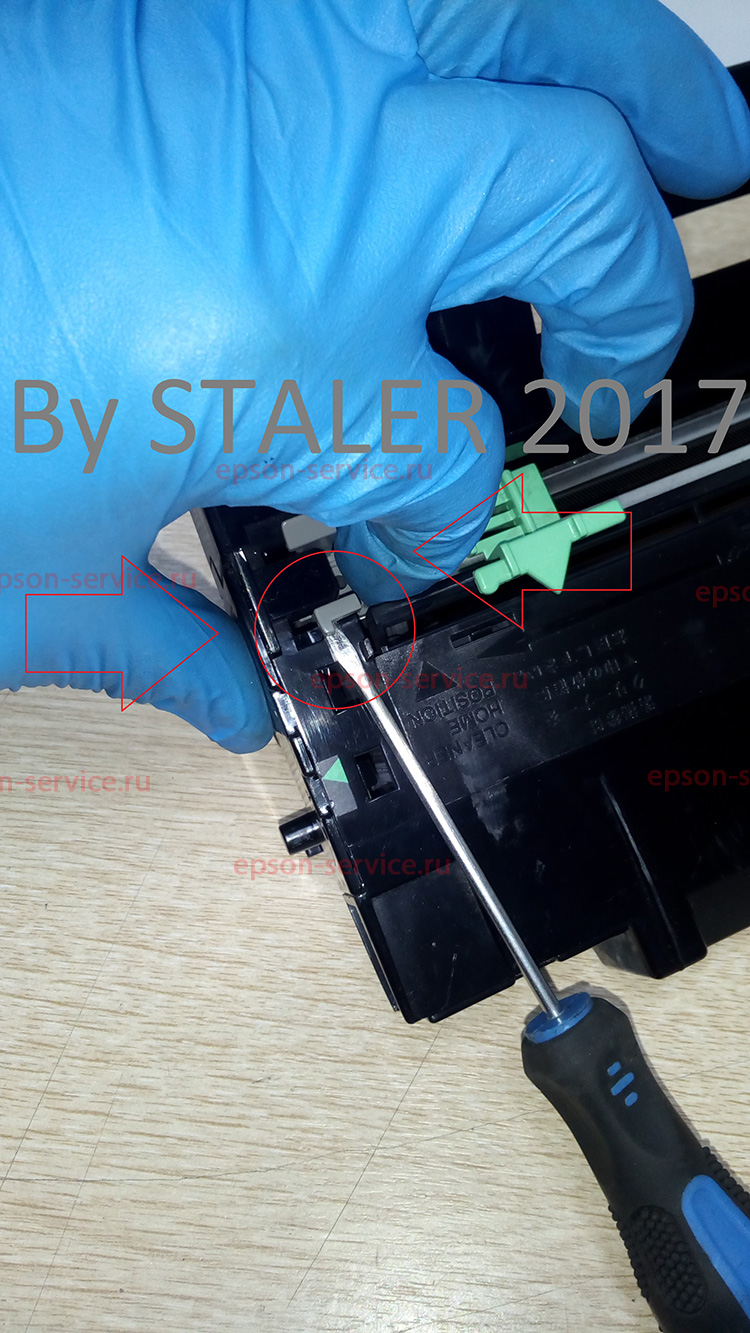

Следующим этапом будет снятие боковой крышки блока фотобарабана. Конструктивно крышка выполняет функцию держателя оси фотобарабана. Плоскошлицевой отверткой подденьте защелку как показано на рисунке.
Затем по кругу повторите те же действия с другими защелками крышки.
Внимание!!! Крышку на противоположенной стороне блока фотобарабана снимать не нужно!

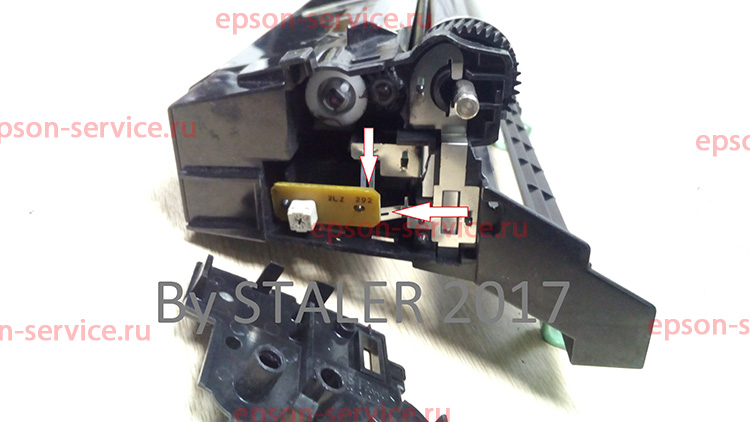

Сняв крышку вы увидите под ней плату с переменным резистором. Стрелками на рисунке указаны контакты прилегающие к плате. Вращая шток переменного резистора влево или вправо вы можете получить оптимальную плотность печати. Извлеките плату,очистите её и отложите в сторону до момента сборки.

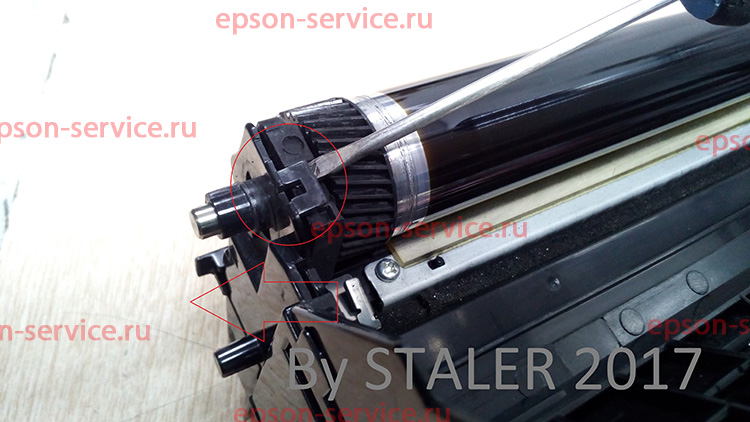

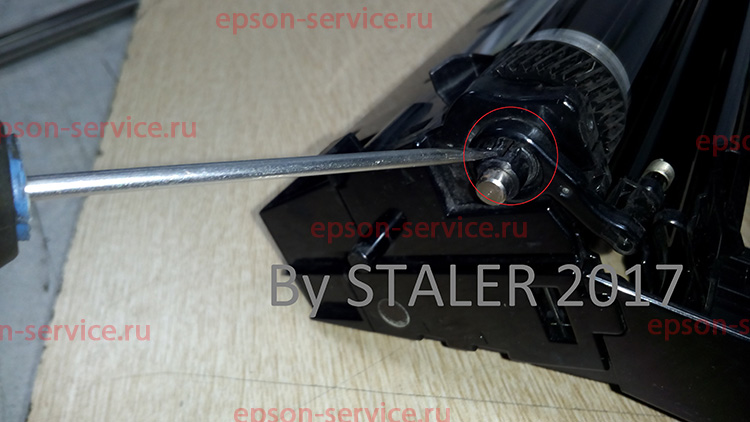

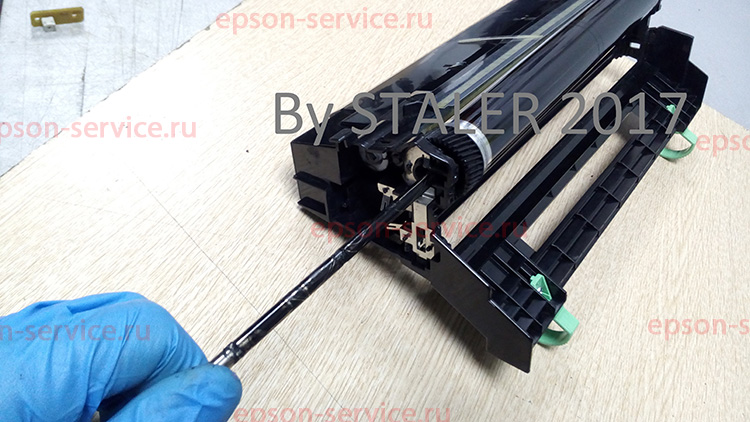

Отведите ось фотобарабана в сторону как показано на рисунке. Это позволит вынуть ее.

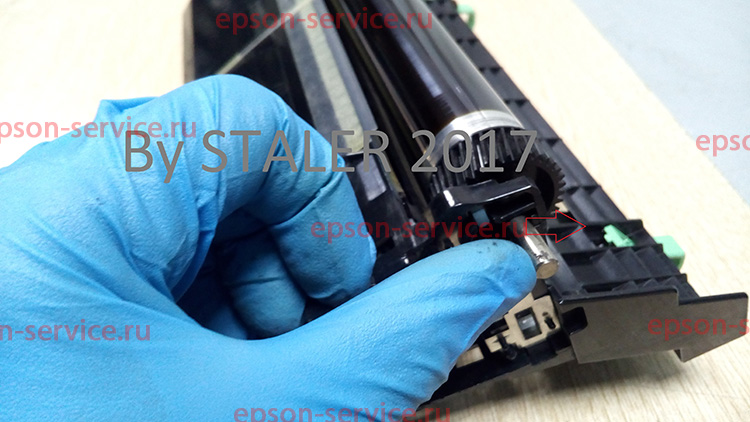

Придерживая фотобарабан вытяните ось и отложите в сторону. На ось нанесена токопроводящая смазка. Её удалять не следует.

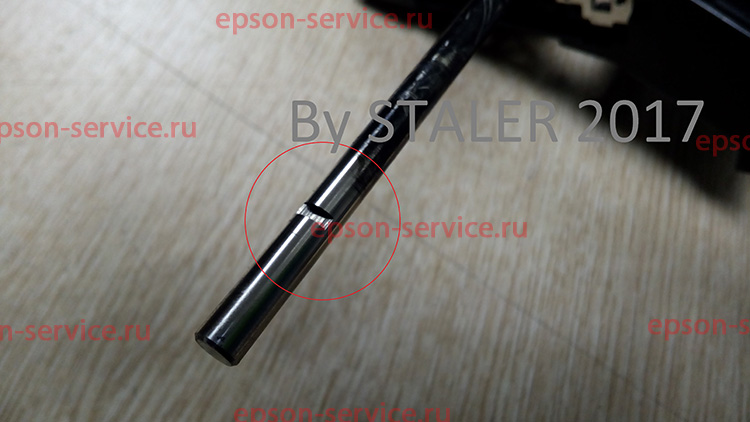

Обратите внимание!!! На одной из сторон оси есть выборка. В порядке обратной сборки будет указано ее назначение.
Извлеките фотобарабан и в зависимости от того, делаете вы профилактику или производите ремонт с заменой фотобарабана и ракеля осуществите соответствующие действия.

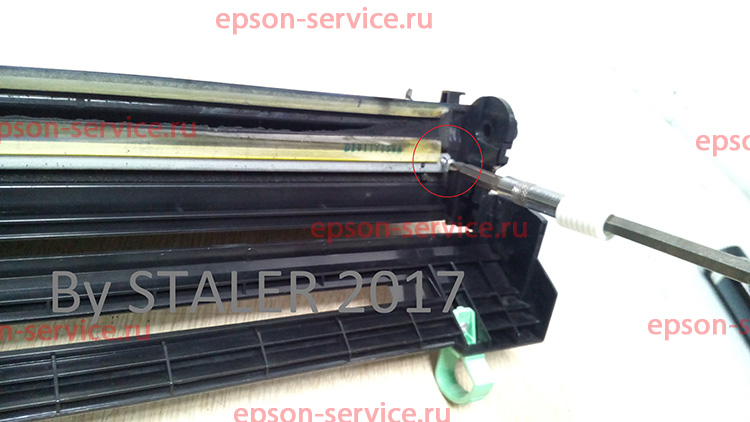

Крестовой отверткой PH-2 открутите 2 винта и извлеките ракель.

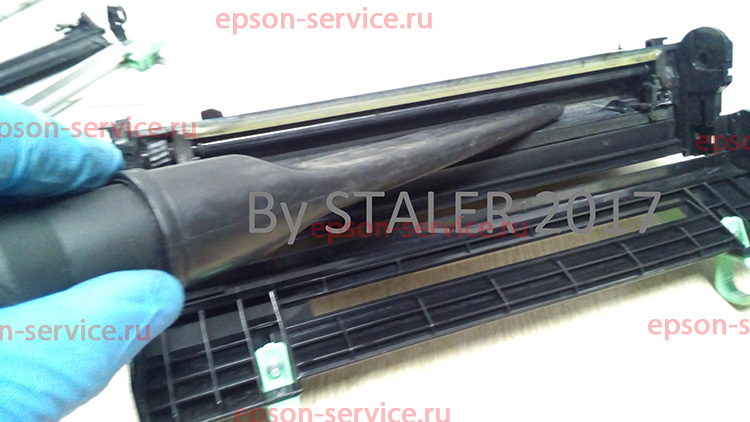

Очистите полость предварительного бункера отработки под ракелем от тонера с применением промышленного пылесоса. В зависимости от применяемых действий утилизируйте ракель или произведите его очистку. Для очистки применяется спирт или ацетон (по выбору), чистая сухая ветошь ХБ.

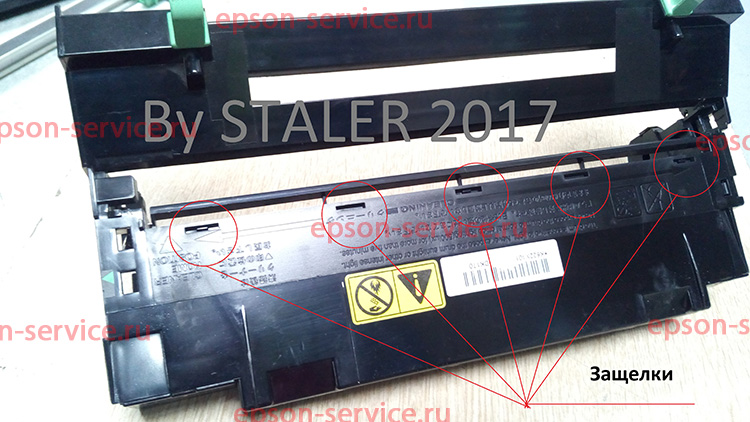

Следующим этапом будет демонтаж промежуточного корпуса отделяющего основной бункер отработки от предварительного. На рисунке показаны защелки.

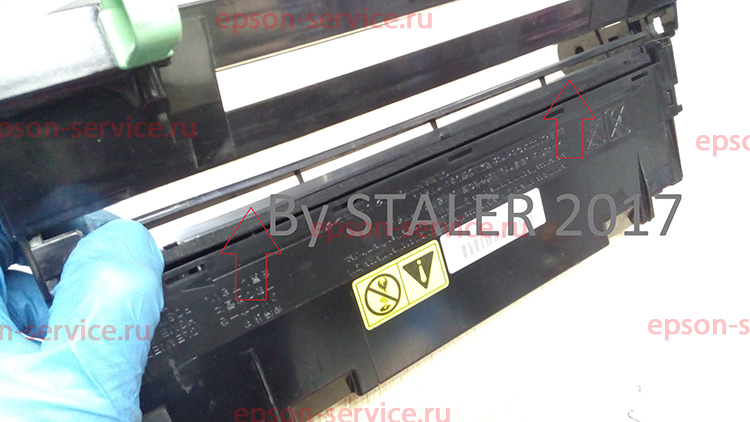

Поддевая в районе защелок, последовательно с помощью плоскошлицевой отвертки освободите промежуточный корпус из посадочного места.

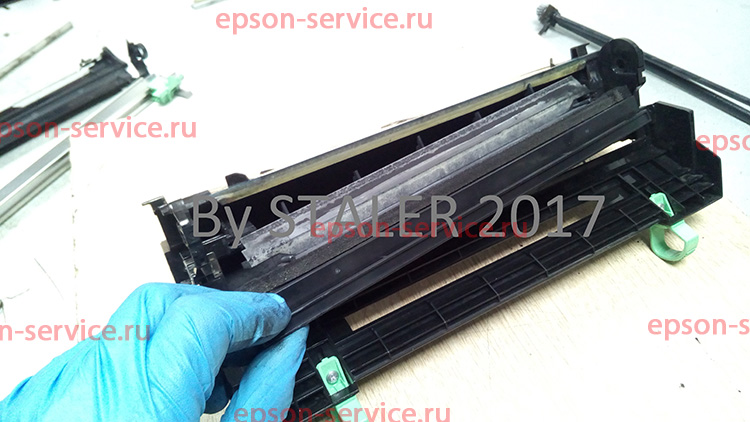

Освобожденный корпус должен выглядеть так.
ВНИМАНИЕ!!! Старайтесь сохранять положение блока фотобарабана как показано на рисунке во избежании просыпания отработанного тонера.

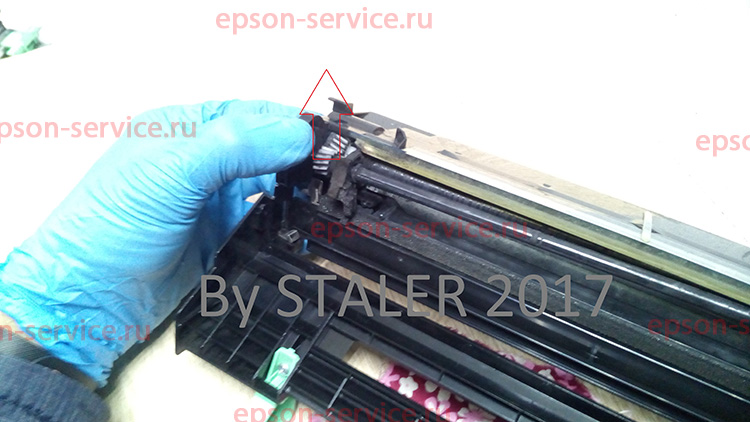

Указательным пальцем левой руки надавите на шестерню нижнего шнека так, что бы вся конструкция поддалась вверх.

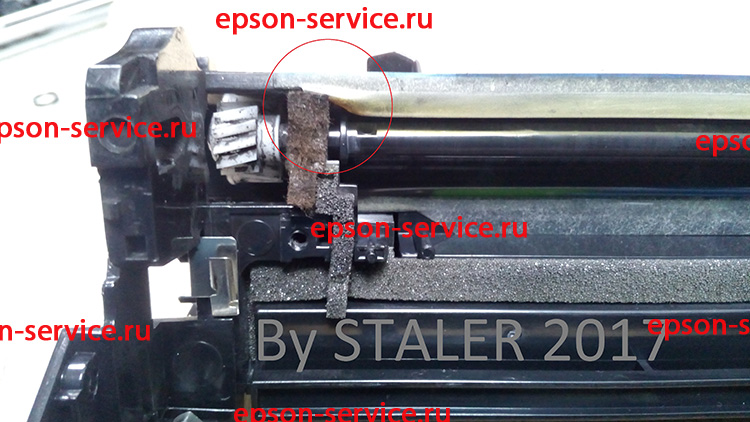

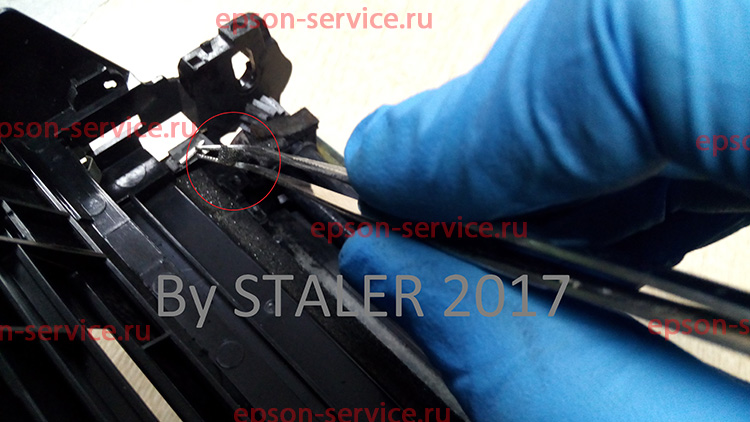

Воспользуйтесь тонким отогнутым пинцетом для отклеивания уплотнителя. Уплотнитель выполнен из поролона с клеевым слоем. Будьте осторожны! Не применяйте чрезмерного усилия. При обратной сборке уплотнитель следует наклеить обратно.

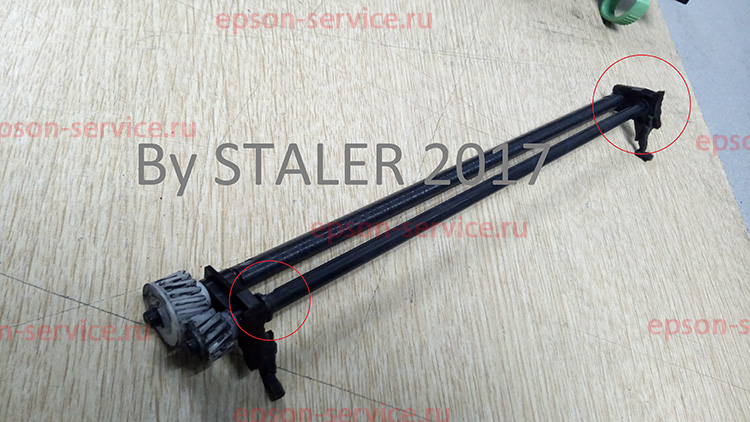

Извлеките узел шнеков. На рисунке указаны места скопления мусора (обычно волосы) в процессе работы. Очистите шнеки и отложите в сторону до момента сборки.
Извлеките промежуточный корпус. Очистите и отложите в сторону до момента сборки.
Произведите очистку бункера отработки с применением промышленного пылесоса и компрессора.

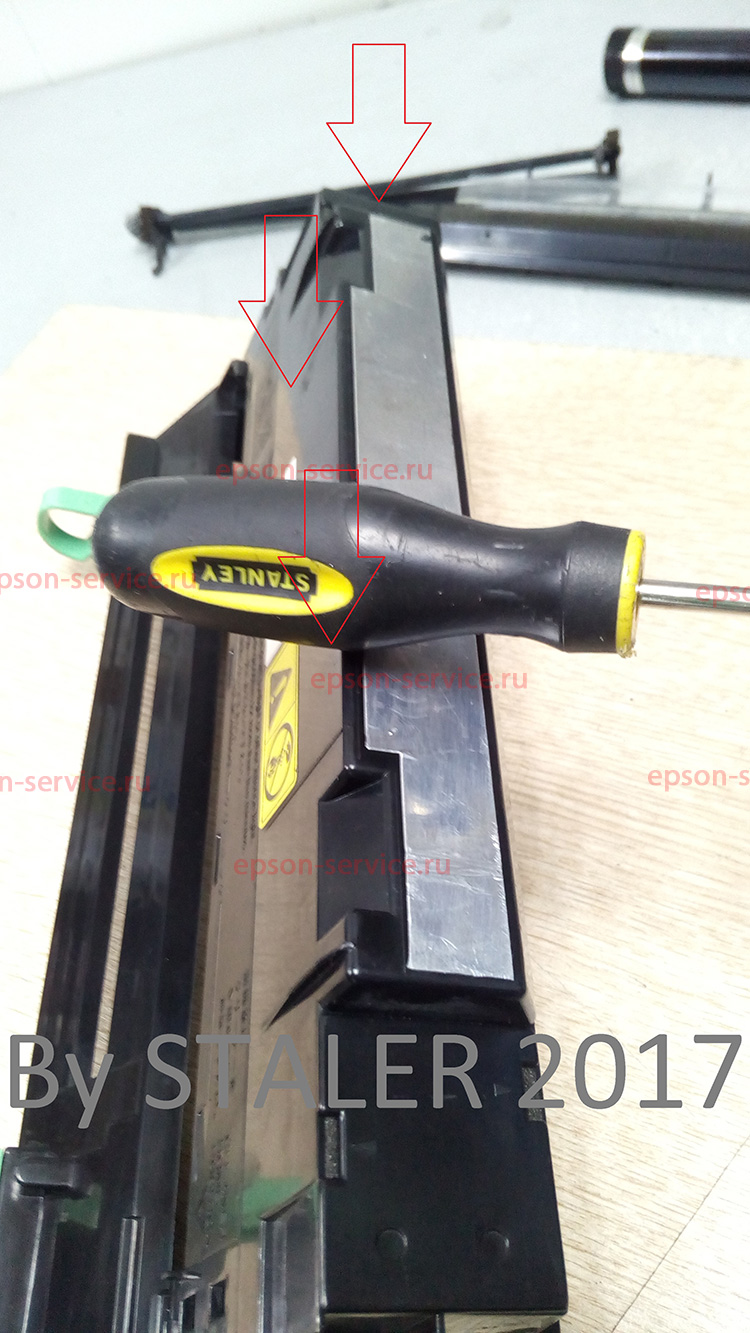

Припекшийся к стенкам тонер можно извлечь путем серии ударов ручкой отвертки о ребро корпуса драм-картриджа.
ВНИМАНИЕ!!! Контролируйте усилие удара таким образом, что бы не допустить разрушение корпуса.

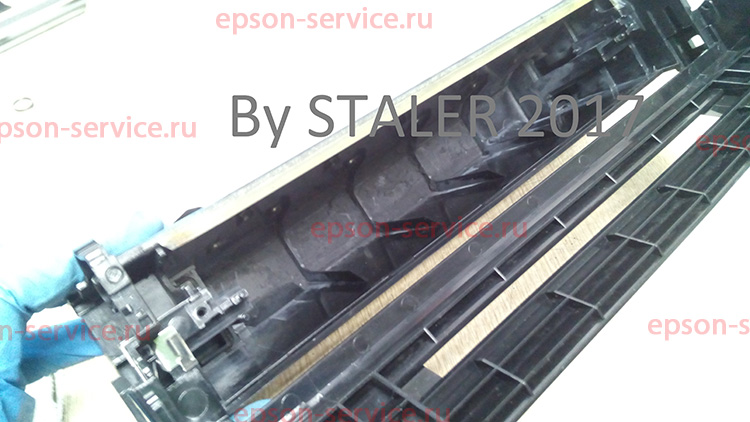

Очищенный бункер отработки должен выглядеть так.
Произведите визуальный осмотр на предмет повреждений.
Приступая к сборке соблюдайте обратную последовательность.
При установке узла шнеков обратите внимание на положение ленты подбора.
Пинцетом или тонким инструментом поправте ленту подбора в правильное положение.
Правильное положение ленты подбора указано на рисунке.

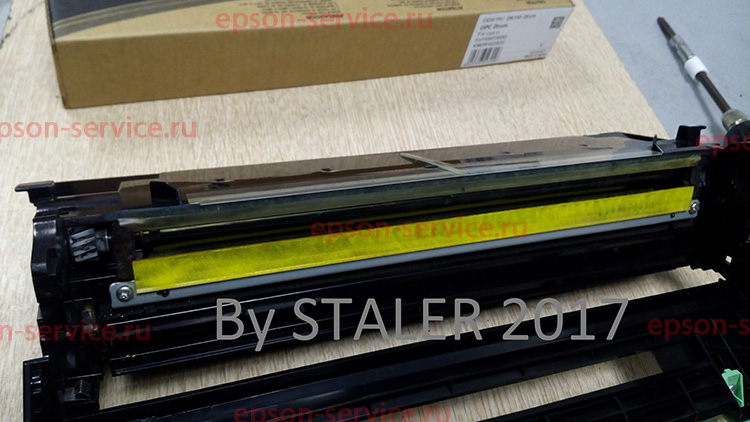

Установите новый или очищенный ракель предварительно обработав его тальком или тонером что бы не допустить залипания фотобарабана на ракеле.
Установите на место новый или очищенный фотобарабан. Для очистки фотобарабана рекомендуется применять OPC CLEANER CATUN или чистый спирт. Очистку производить только чистой сухой ветошью ХБ.

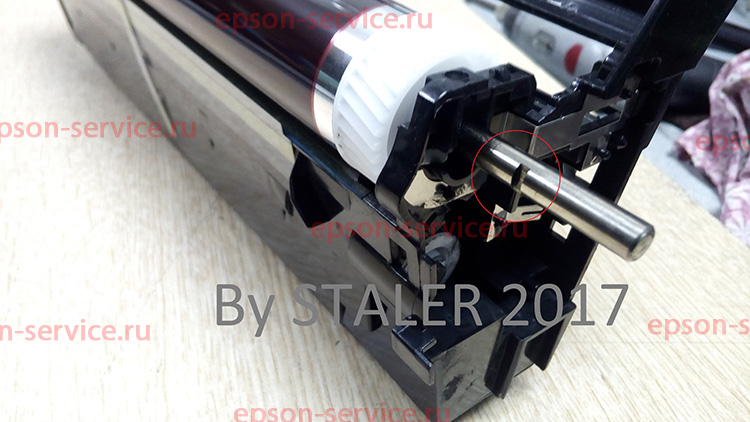

При установке оси фотобарабана обратите внимание на выборку. На рисунке указано ее правильное положение. В последствии эта выборка должна зайти в зацепление с корпусом блока фотобарабана.
Вставив ось фотобарабана указательным пальцем левой руки прижмите ее в направлении указанном стрелкой. Выборка на оси должна войти в зацепление с корпусом блока.
Не отпуская ось или переместив прижим на широкую шестерню фотобарабана установите на место плату регулировки высоковольтного потенциала и оденьте до щелчка по всем защелкам крышку оси.
Устанавливайте коротрон в порядке обратном снятию. При установке следите за состоянием контактной ламели в месте установки. При деформации или повреждении ламели устраните неисправность.

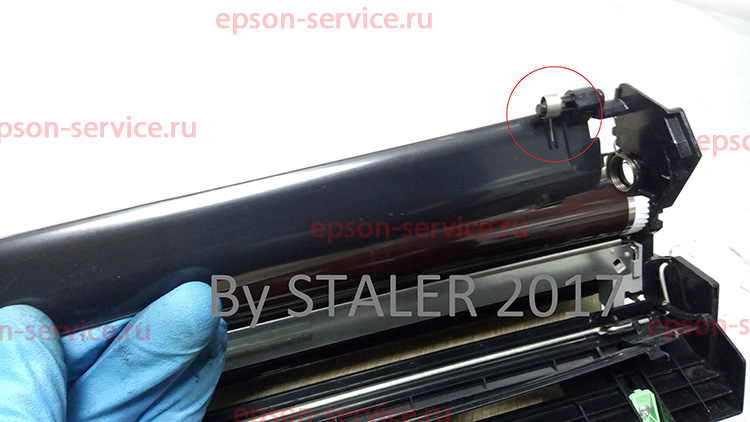

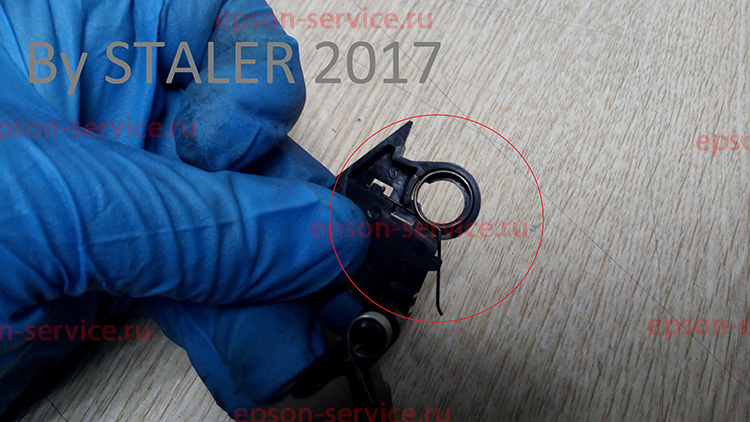

Установите в шарнир возвратную пружину как указано на рисунке. Произведите установку шторки. Взведите пружину. Убедитесь в отсутствии неисправности хода шторки. Несколько раз откройте и отпустите ее. Шторка должна открываться без помех и возвращаться в закрытое состояние самостоятельно.
При сборке обратите внимание на правильное положение пружин второй половинки шторки.
После сборки бока фотобарабана DK-130 установите его в аппарат и напечатайте пробную страницу. Если изображение будет слишком светлым или темным воспользуйтесь регулировкой переменного резистора управления высоковольтным потенциалом.

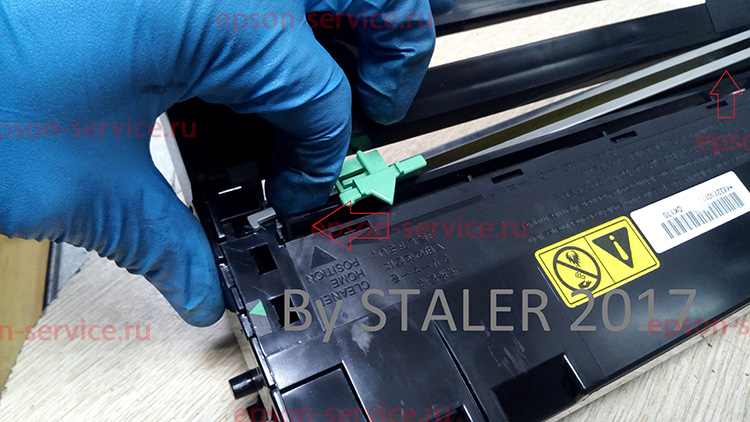

Внимание!!! Элемент для очистки нити коротрона выполненный из зеленого пластика расположенный на верхней части коротрона должен находиться в крайнем положении в месте посадки изафиксирован защелкой. Произвольное положение элемента очистки коротрона даст при печати черную полосу в месте его положения.
Обратите внимание!!! Если отпечаток слишком светлый, перед тем как приступить к регулировке с помощью резистора, убедитесь что в меню аппарата не включен режим экономной печати.
Автор и разработчик документации Тюрин Алексей Викторович.
Воронеж 2017.
