в принтерах и МФУ Kyocera FS-2100/4100/4200/4300DN
ECOSYS M3540/3550
|
Для ремонта узла термозакрепления понадобится:
- отвертка с плоским шлицем
- отвертка с крестообразным шлицем PH-2
- пинцет
- кисть
- респиратор
- промышленный пылесос
- компрессор
- сухая чистая ветошь
- спирт
- ацетон
- перчатки
|
 |
Для начала необходимо извлечь из аппарата блок PU (Processing Unit)
Что бы извлечь PU, необходимо открыть переднюю и верхнюю крышки аппарата и за расположенную посередине блока PU ручку потянуть бок на себя.

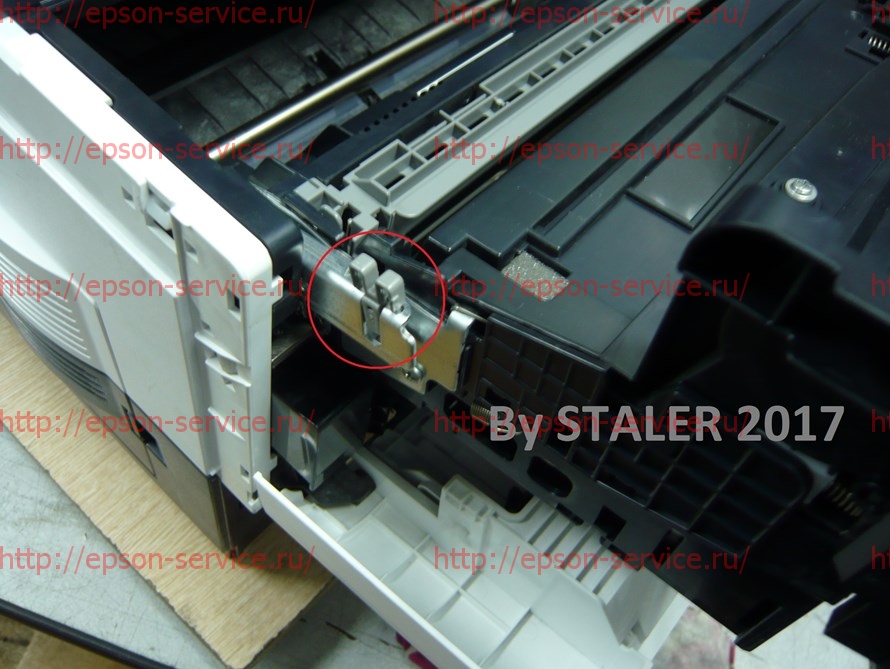

Блок выдвигается по роликовым направляющим и для полного его извлечения необходимо снять два пластиковых ограничителя по обе стороны направляющих блока.

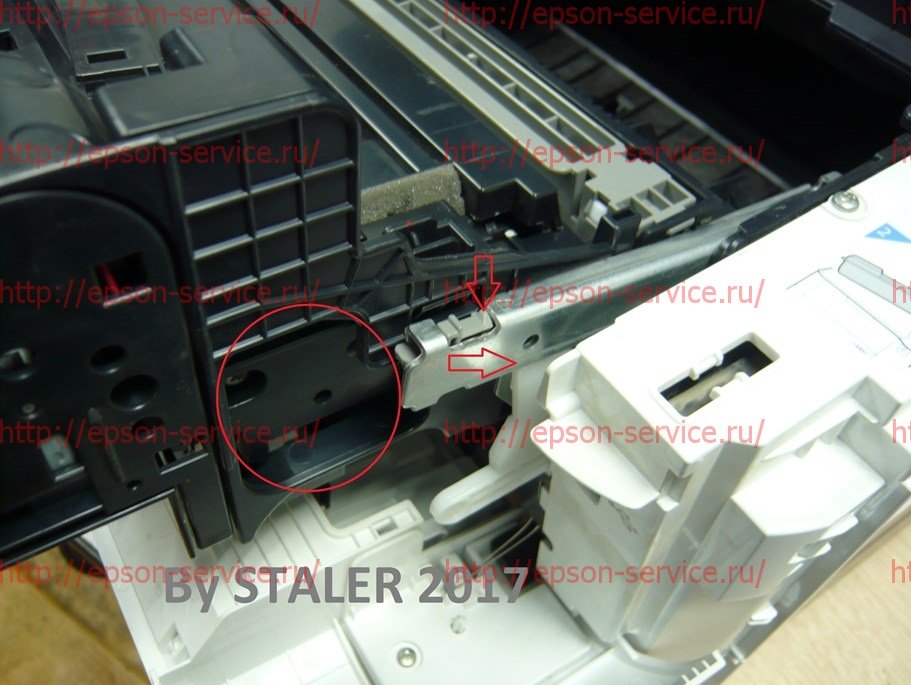

Для извлечения правой направляющей, в правом торце блока PU сделано углубление. Сдвиньте ограничитель в направлении указанном стрелками и используя углубление извлеките его с применением пинцета.
Расположите извлеченный блок PU на ровной поверхности перед собой и произведите внешний осмотр.
Распространенной неисправностью этих блоков является подклинивание узла добавления тонера.
Обратите внимание на то, что при установке картриджа, показанный на рисунке рычажок должен самостоятельно подняться в верхнее положение при закрытом замке, расположенном на картридже. Если это не происходит, то вращающий момент от редуктора аппарата к шнекам картриджа передаваться не будет и в следствии прекратиться подача тонера в блок проявки.

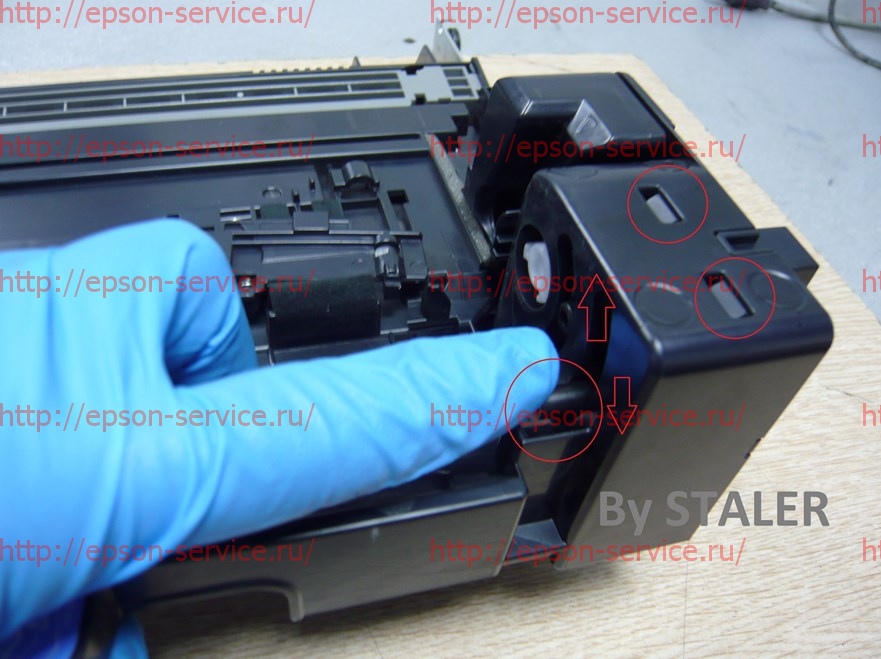

Для устранения этой неисправности достаточно, пользуясь отверткой с плоским шлицем, отогнув защелки снять боковую крышку узла добавления тонера и произвести его профилактику.
В силу того, что к моменту, когда в аппарате требуется замена или ремонт узла термозакрепления, сам аппарат как правило требует полной профилактики. В данной инструкции будет описана последовательность частичной разборки аппарат для проведения профилактических работ.

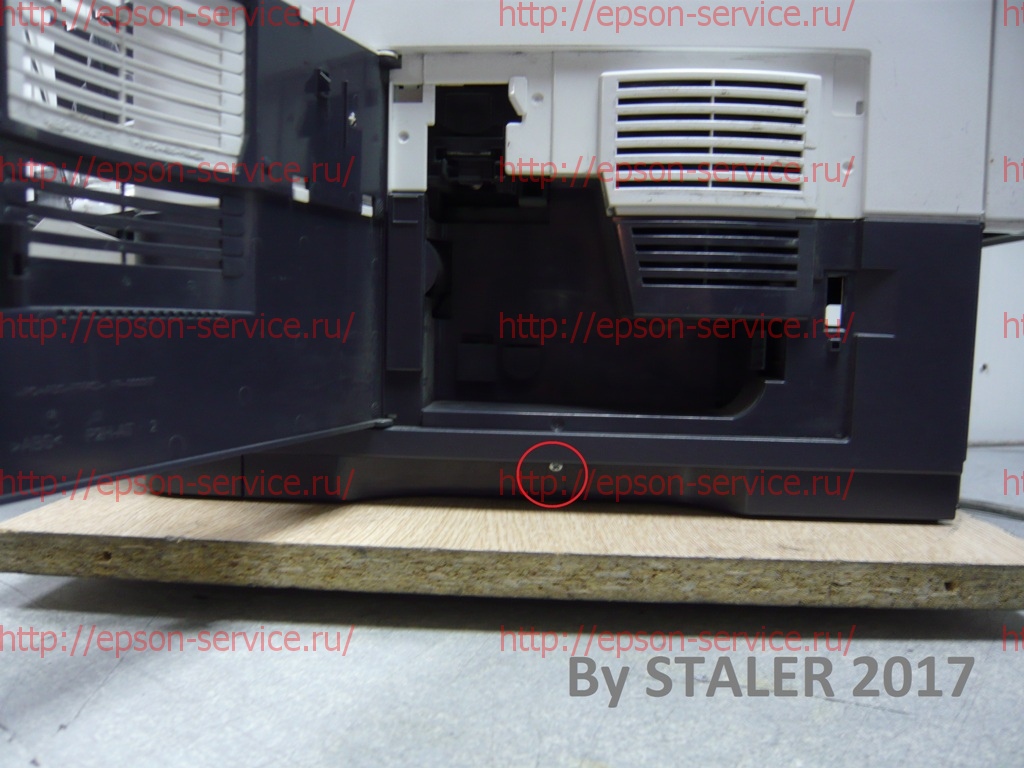

Извлеките бункер отработки (крышка слева), очистите его и отложите в сторону до момента сборки. Открутите нижние винты слева и справа на корпусе.

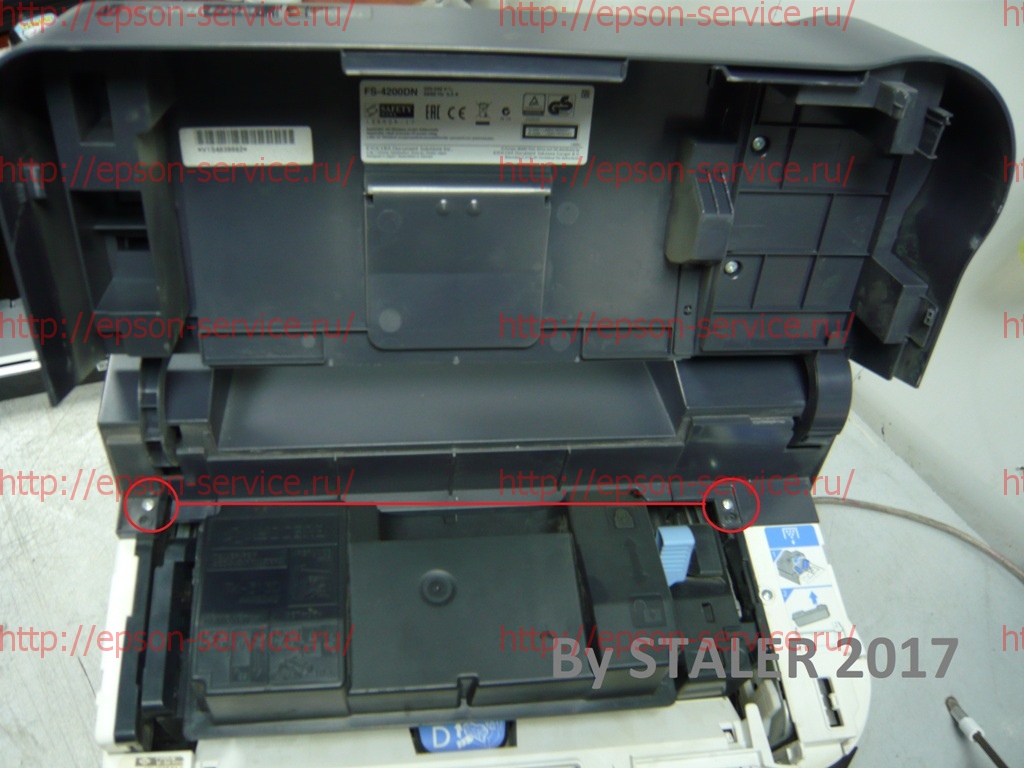

Открутите два винта верхней крышки аппарата.

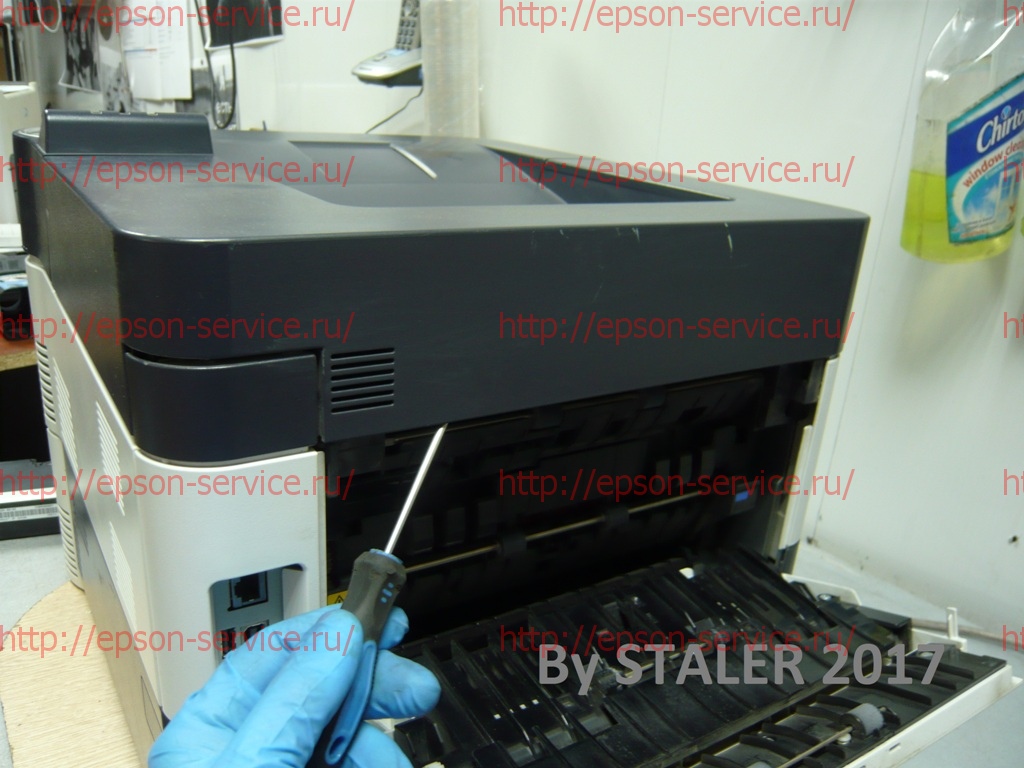

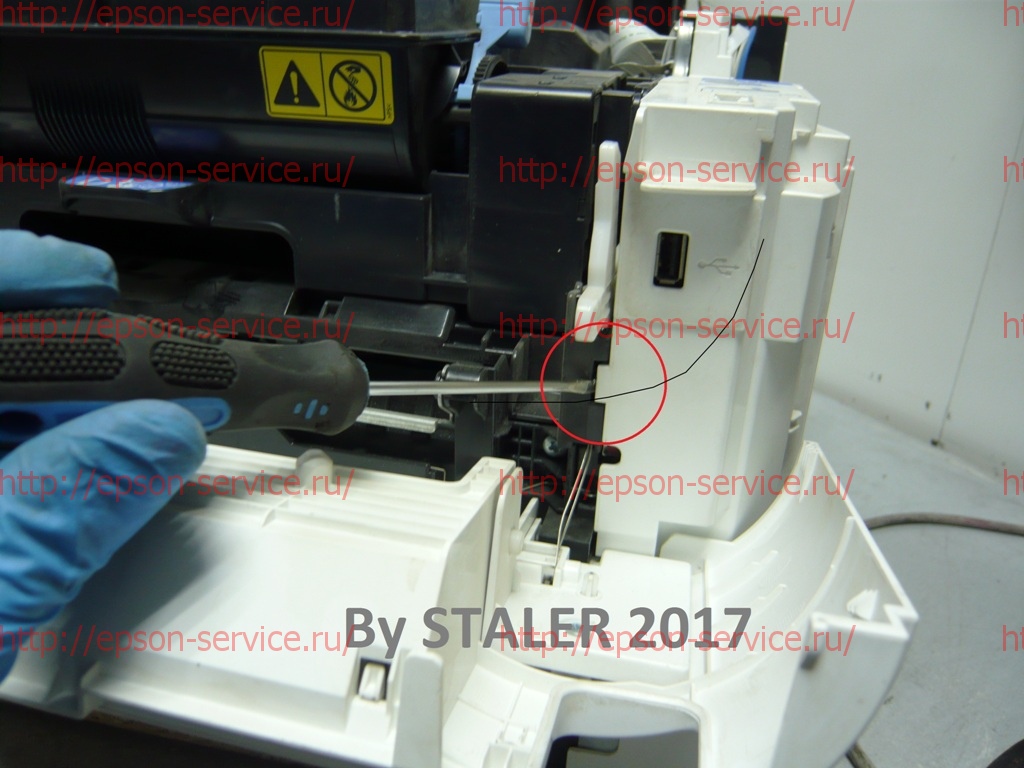

Помогая отверткой с плоским шлицем с задней части аппарата освободите от защелок верхнюю крышку и снимите ее.

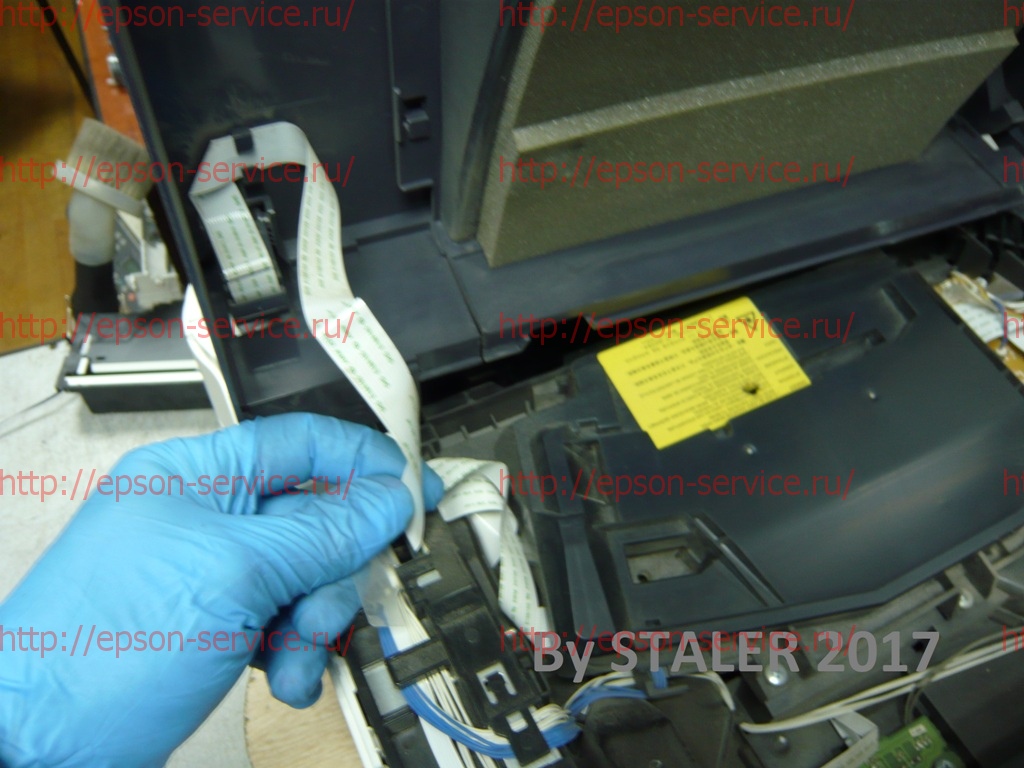

ВНИМАНИЕ! Панель управления на верхней крышке аппарата соединяется шлейфом с платой управления. При снятии верхней крышки аккуратно отсоедините шлейф.

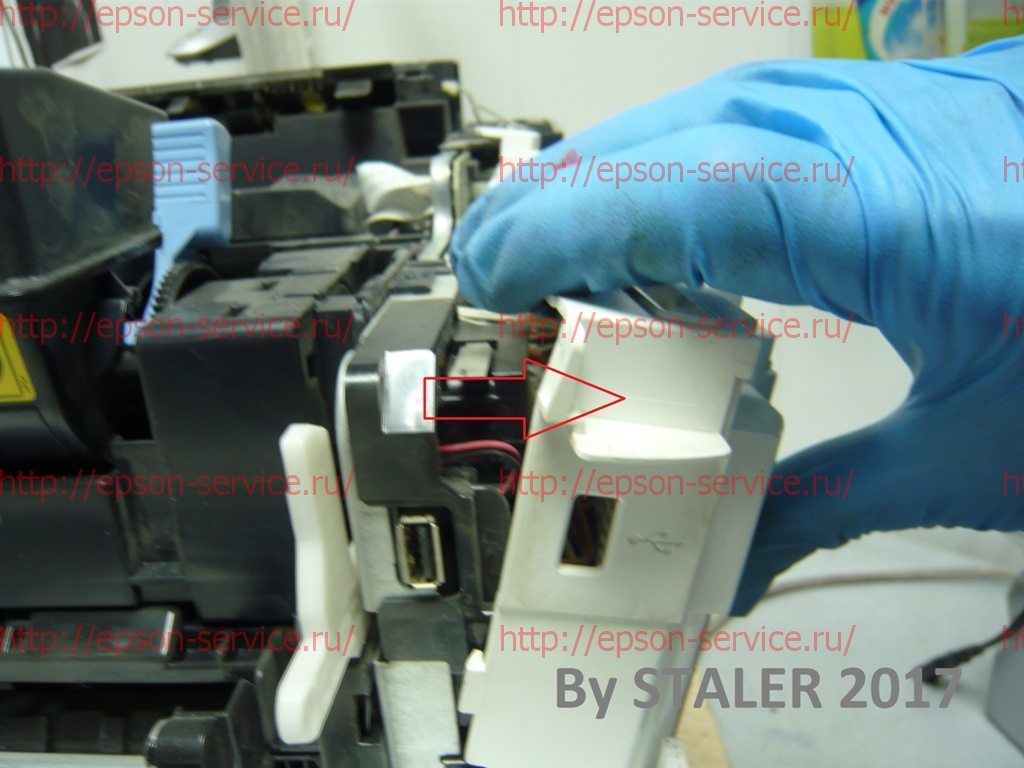

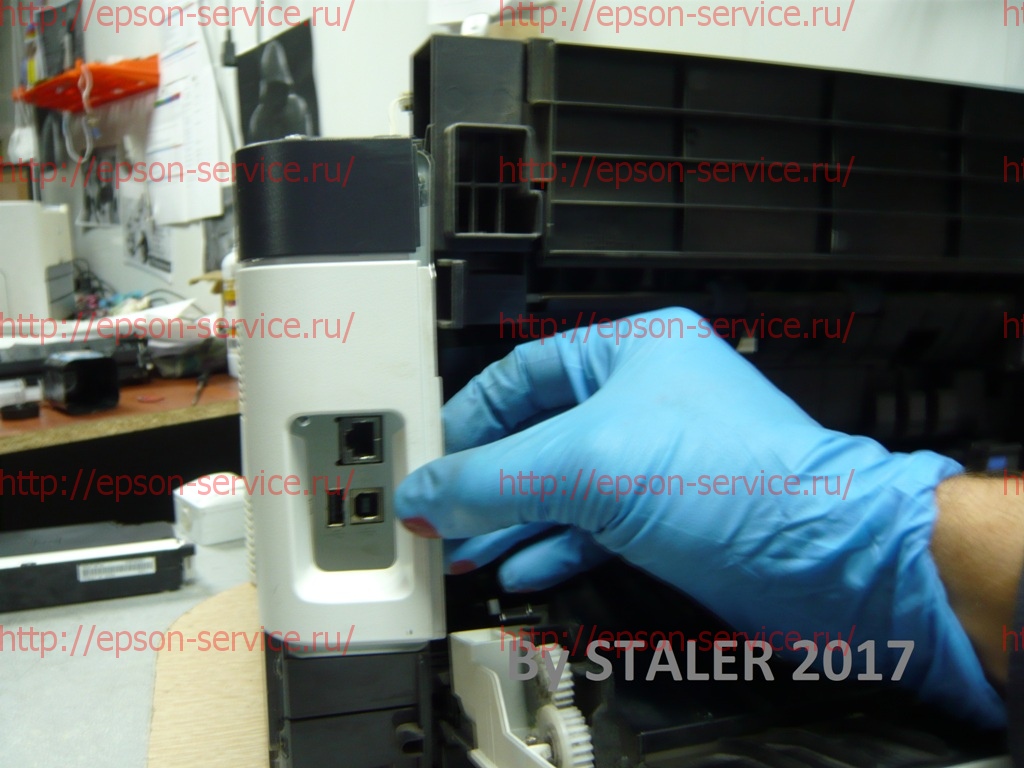

Снимите декоративный элемент корпуса.

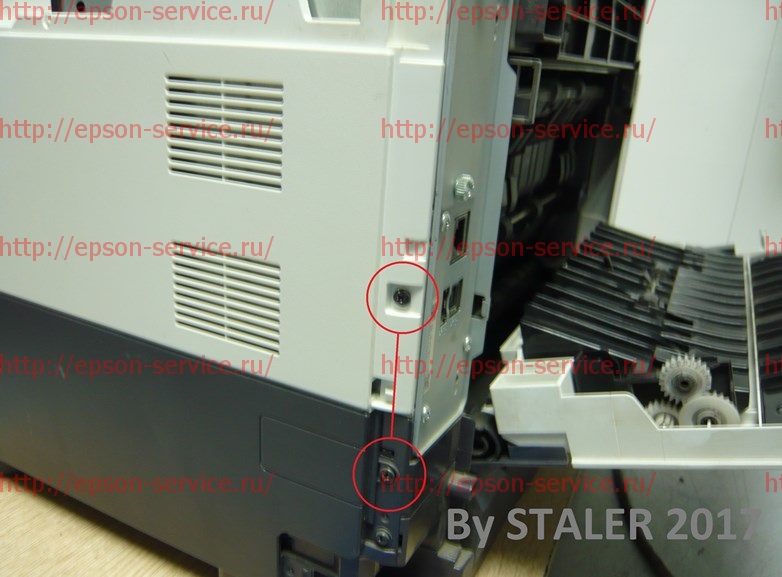

Открутите два винта.

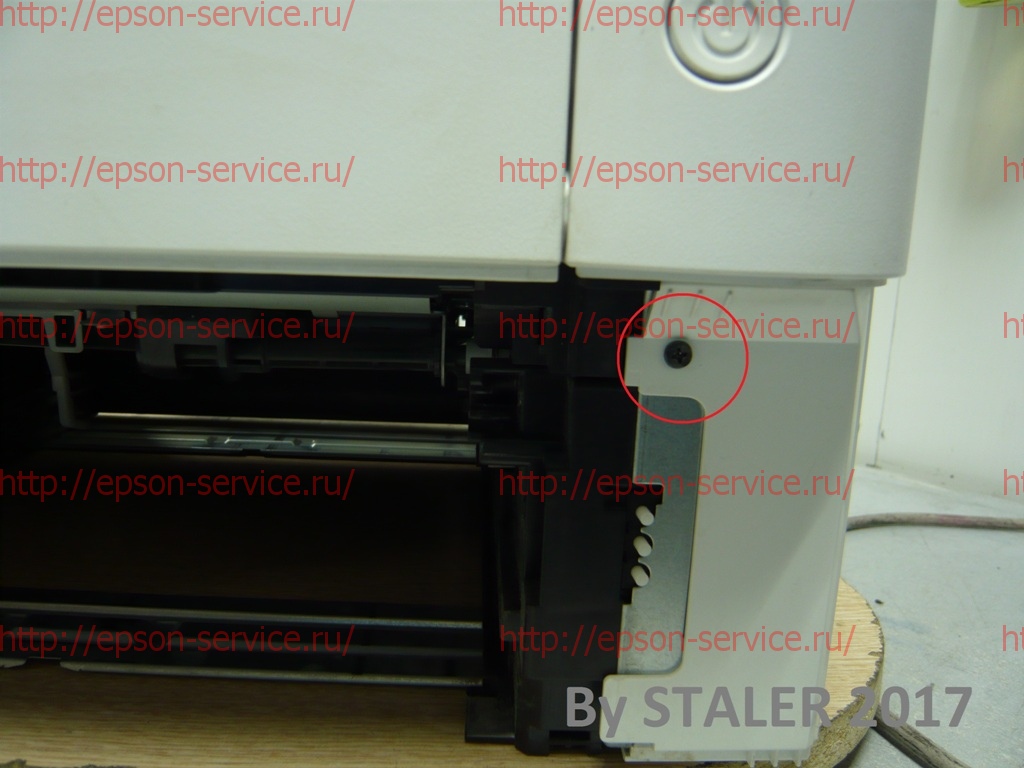

Открутите винт как показано на рисунке.

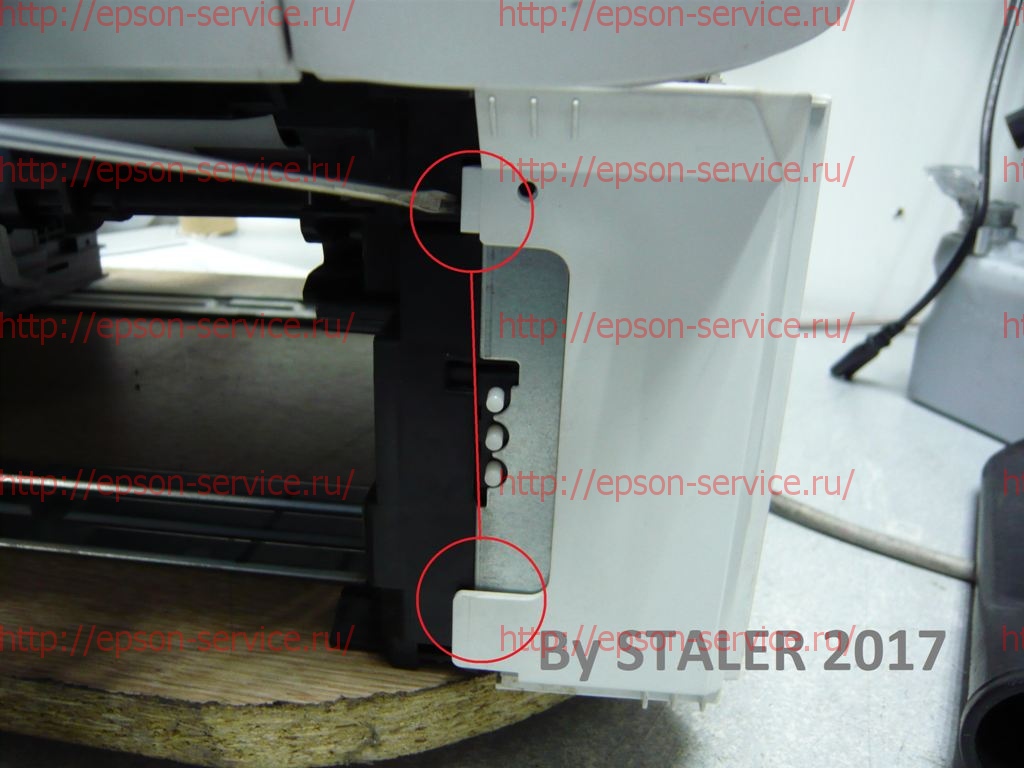

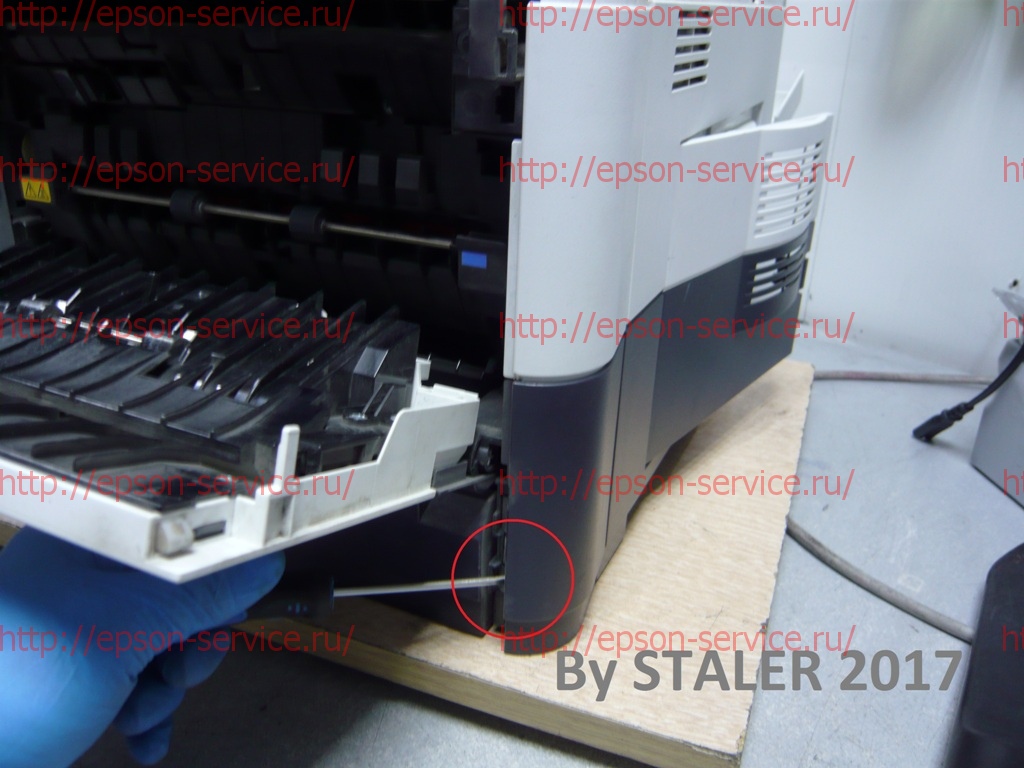

Используя отвертку с плоским шлицем подденьте защелку правой крышки
Помогая рукой в направлении указанном стрелкой перейдите к следующему шагу.
Повторите действие с нижней частью.

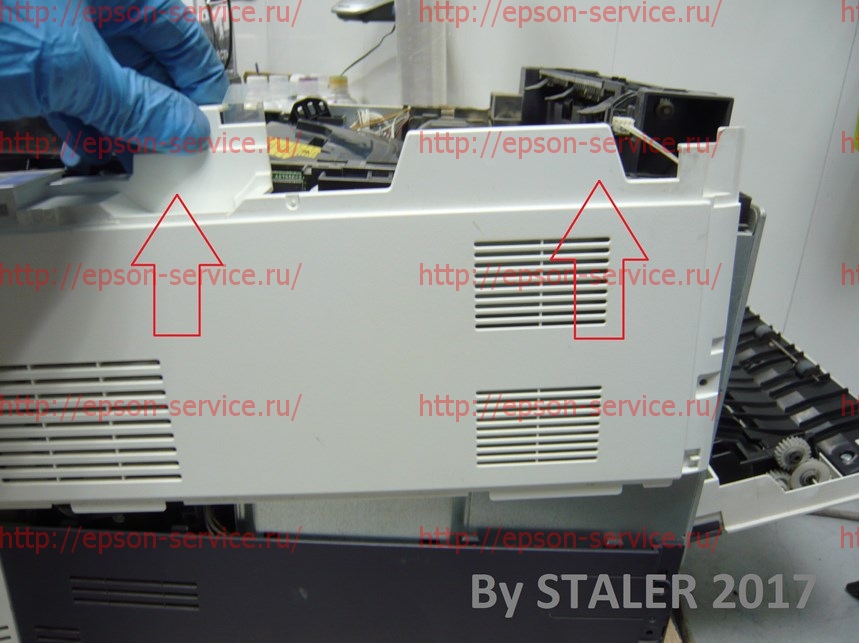

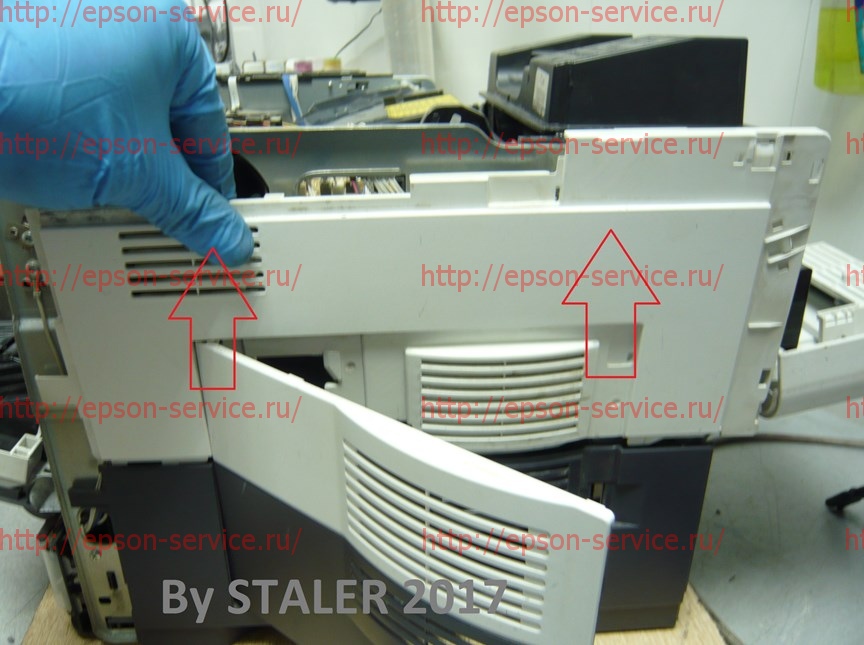

Движением вверх снимите правую крышку

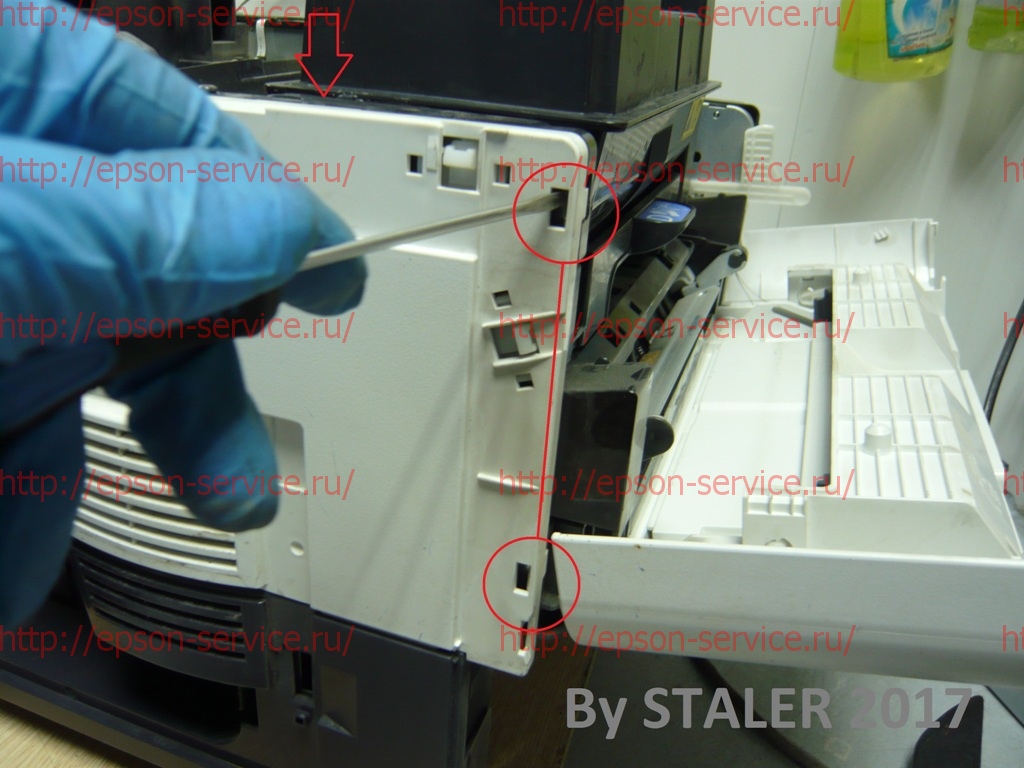

Для снятия левой крышки начните с места указанного на рисунке.
Аналогичным способом повторите действие с левой крышкой в передней части аппарата.
Снимите крышку движением вверх.

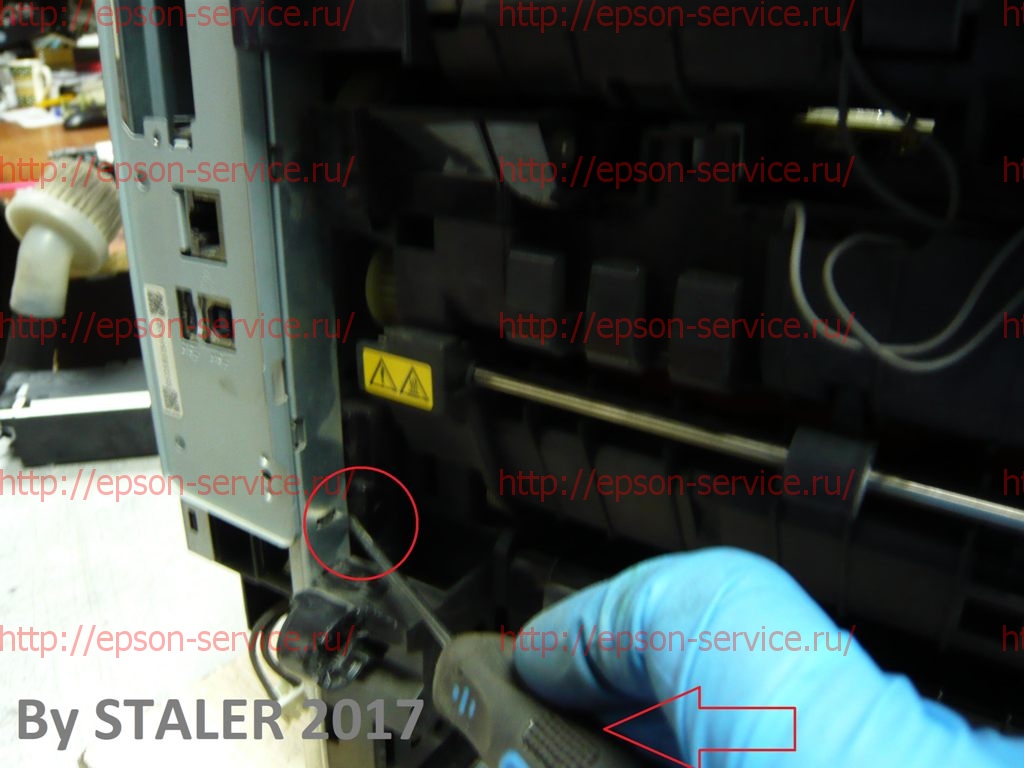

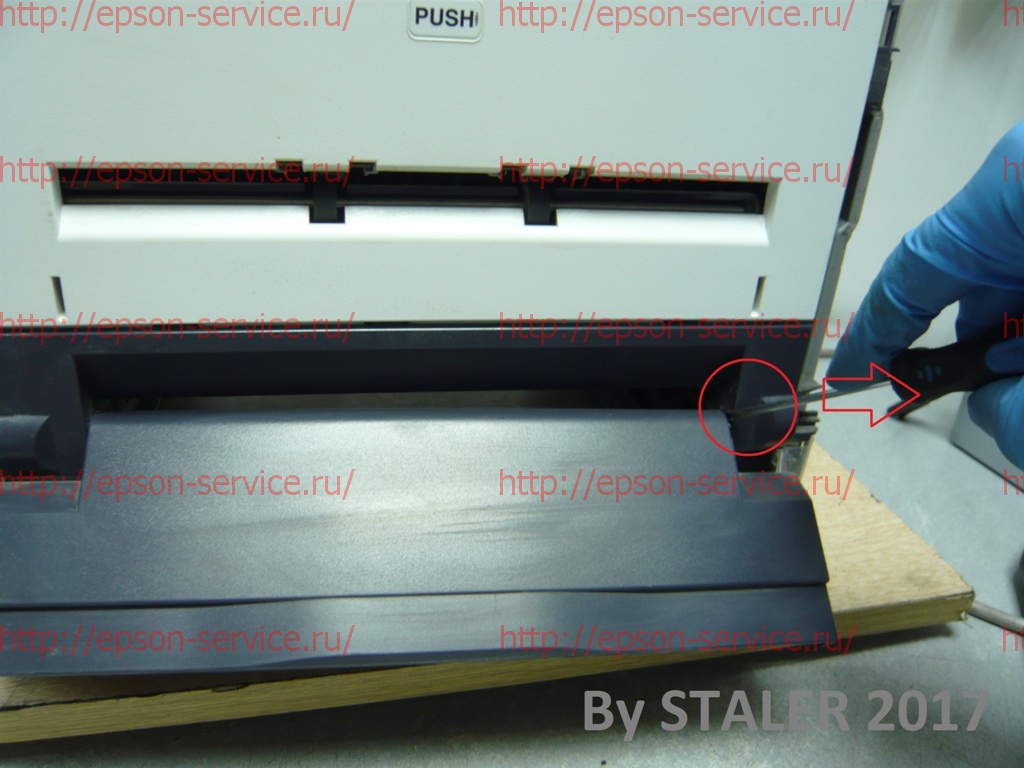

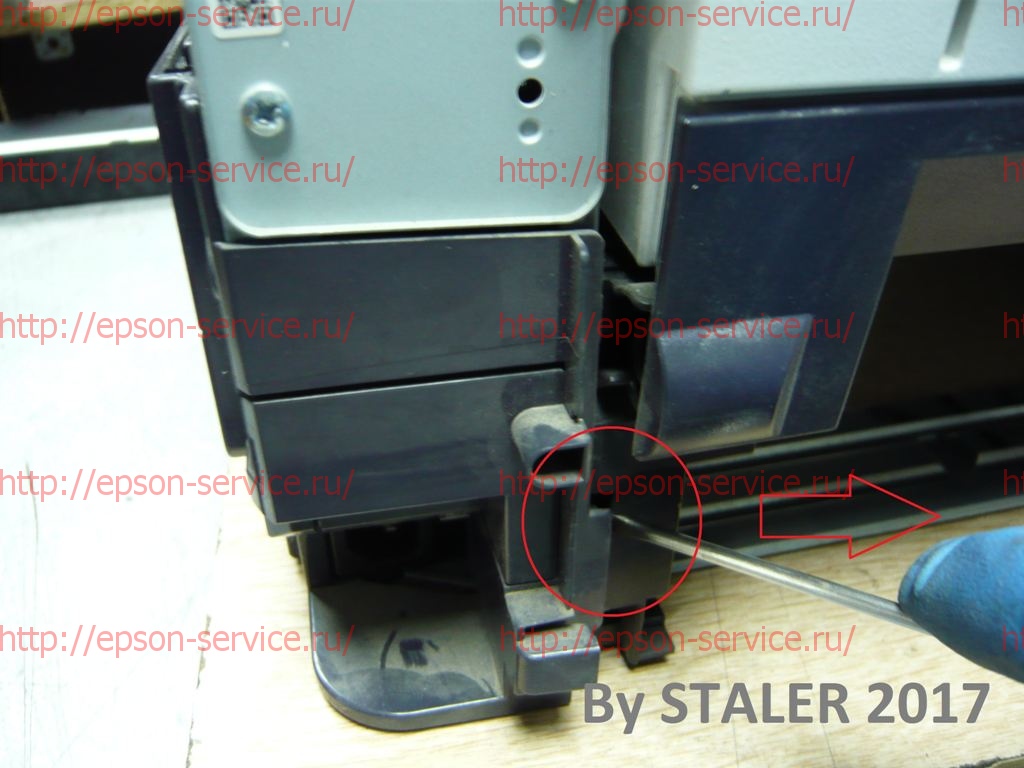

Используя отвертку с плоским шлицем «через чужую» снимите заднюю крышку отсека кассеты.
Аналогичным образом снимите заднюю крышку узла термозакрепления.
Внимание! В правой петле заложен шлейф проводов. Отсоединять не нужно. Просто положите крышку рядом с аппаратом.

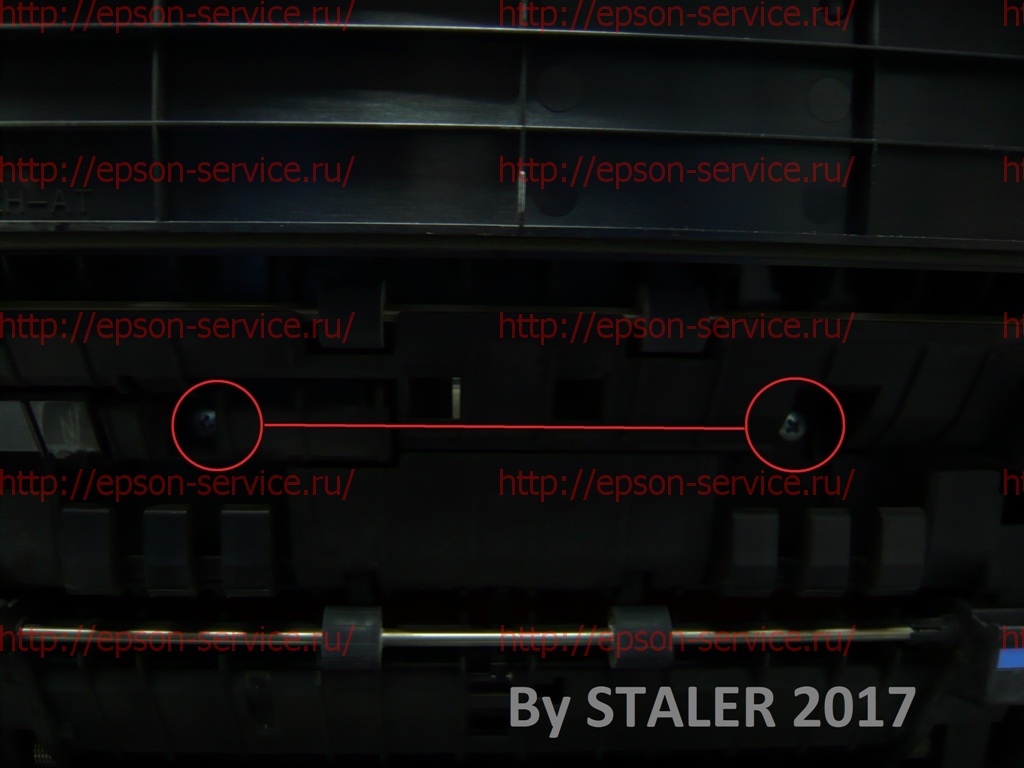

Открутите два винта крепления узла термозакрепления.
Под левым винтом находится крышка закрывающая разъемы термодатчиков. Отсоедините их.
Используя отвертку с плоским шлицем извлеките крышку кабель-канала силовых проводов узла термозакрепления. Отсоедините силовой провод и провод оптопары флажка регистрации от платы управления.

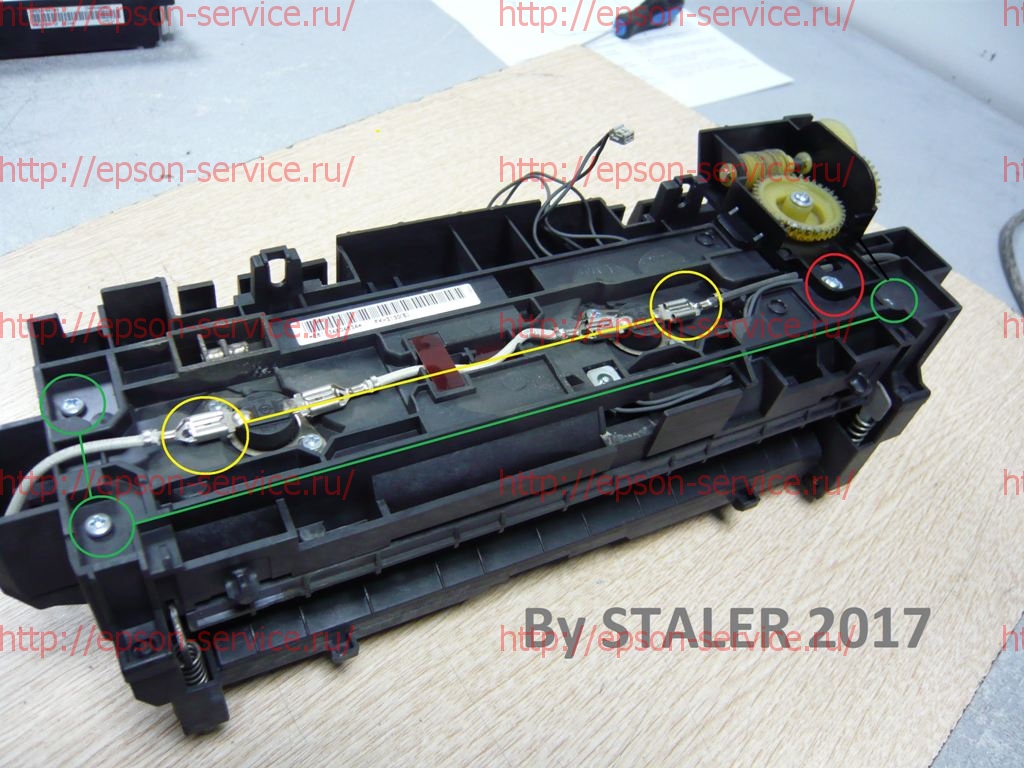

Извлеките узел термозакрепления. Отсоедините клеммы, открутите винты как показано на рисунуке. Снимите червячный редуктор толкателя пальцев отделения.

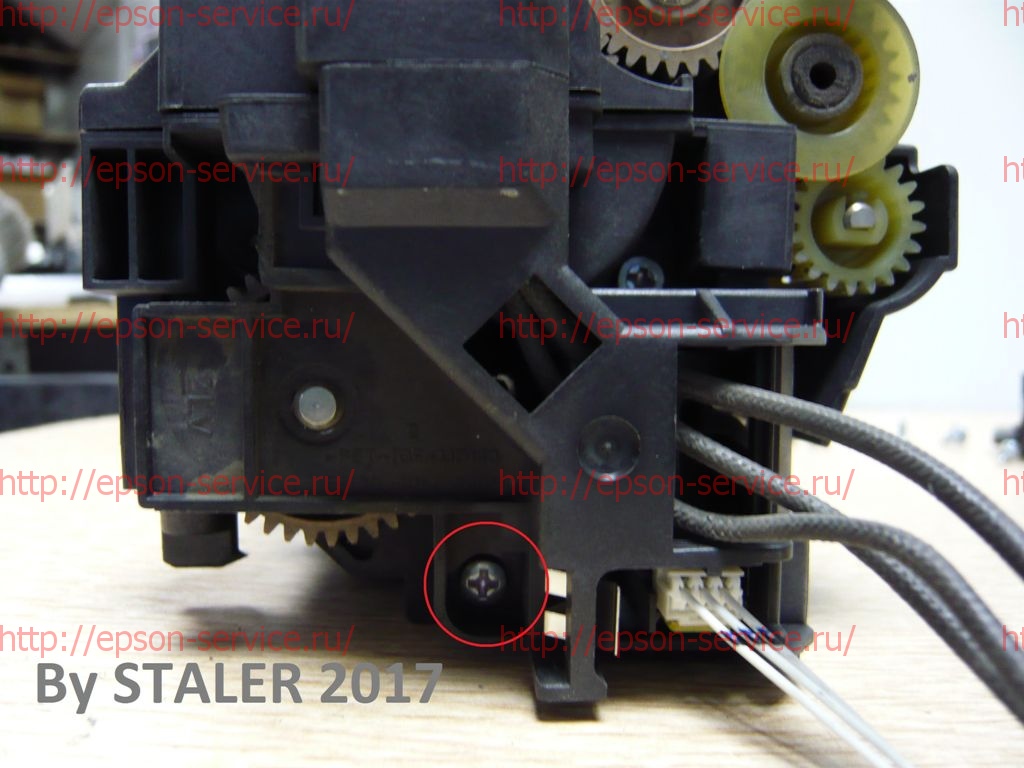

Открутите винт и снимите крышку кабель-канала силовых проводов узла термозакрепления. И снимите верхнюю часть узла термозакрепления.

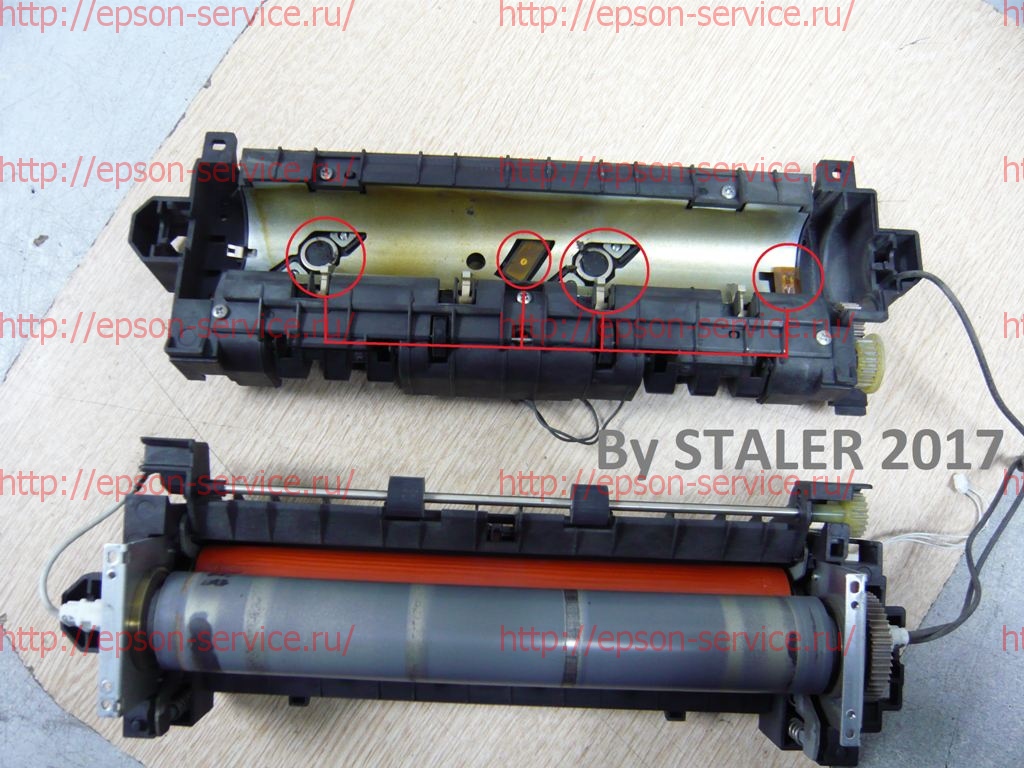

Снимите верхнюю часть узла термозакрепления. Очистите от нагара датчики температуры и предохранители. Очистите пальцы отделения.

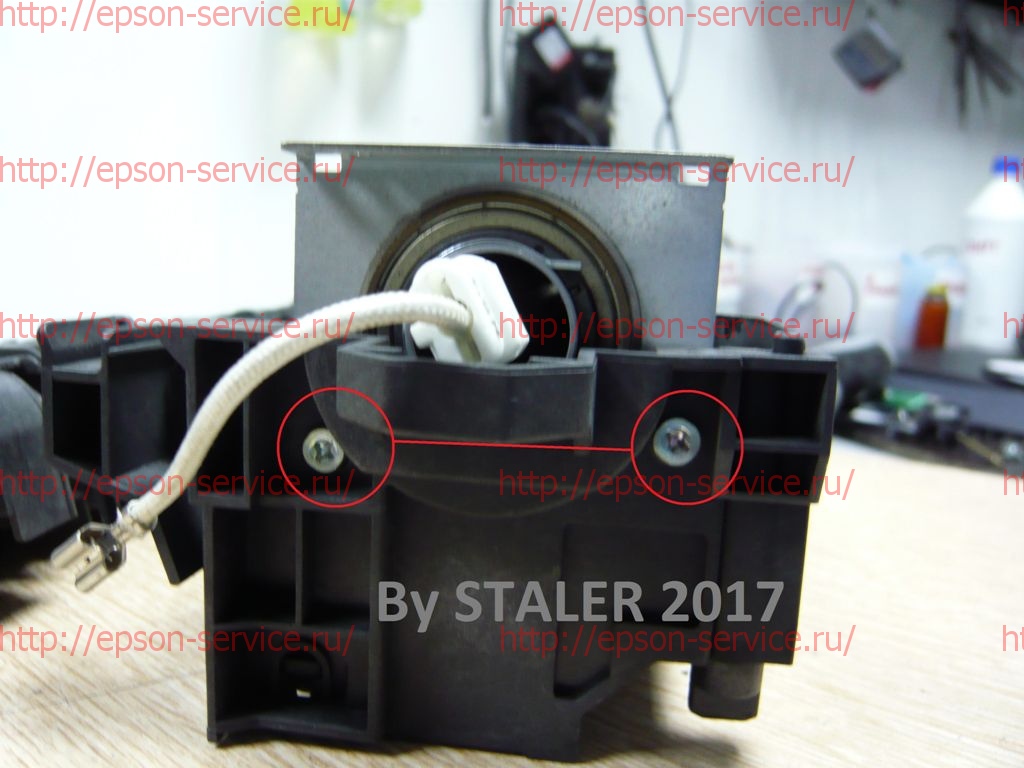

Открутите с обеих сторон винты как показано на рисунке.
Извлеките тефлоновый вал. Извлеките лампу нагрева. Снимите стопорные кольца. Замените тефлоновый вал.

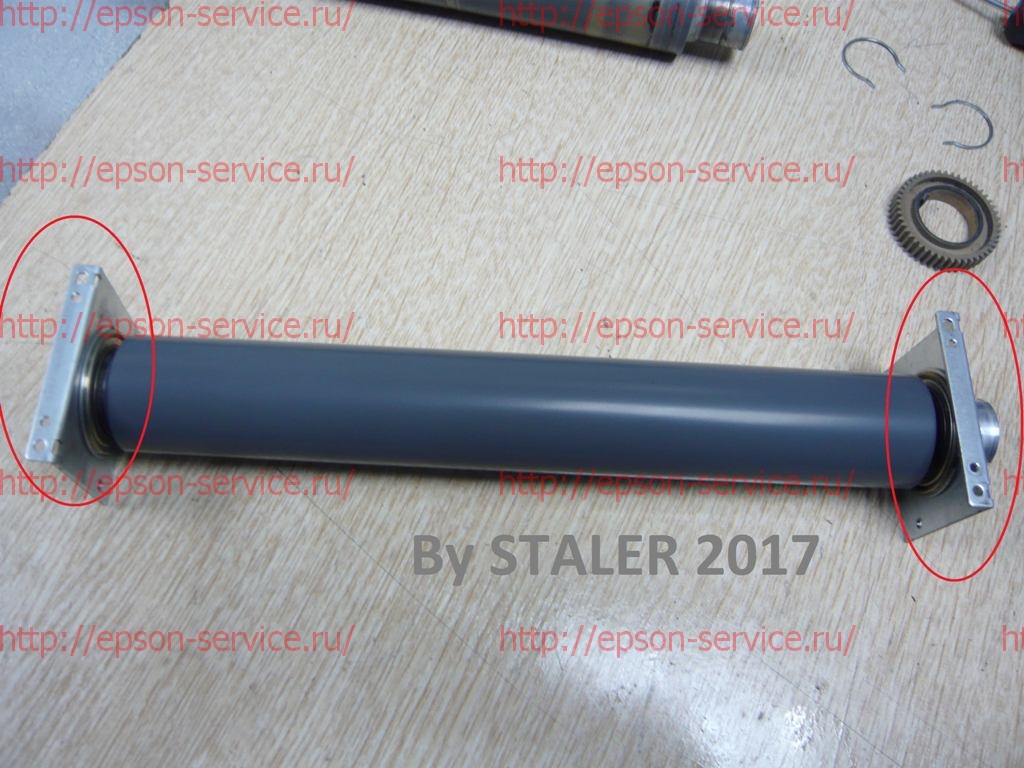

Внимание!!! Обратите внимание на положение кронштейнов тефлонового вала.

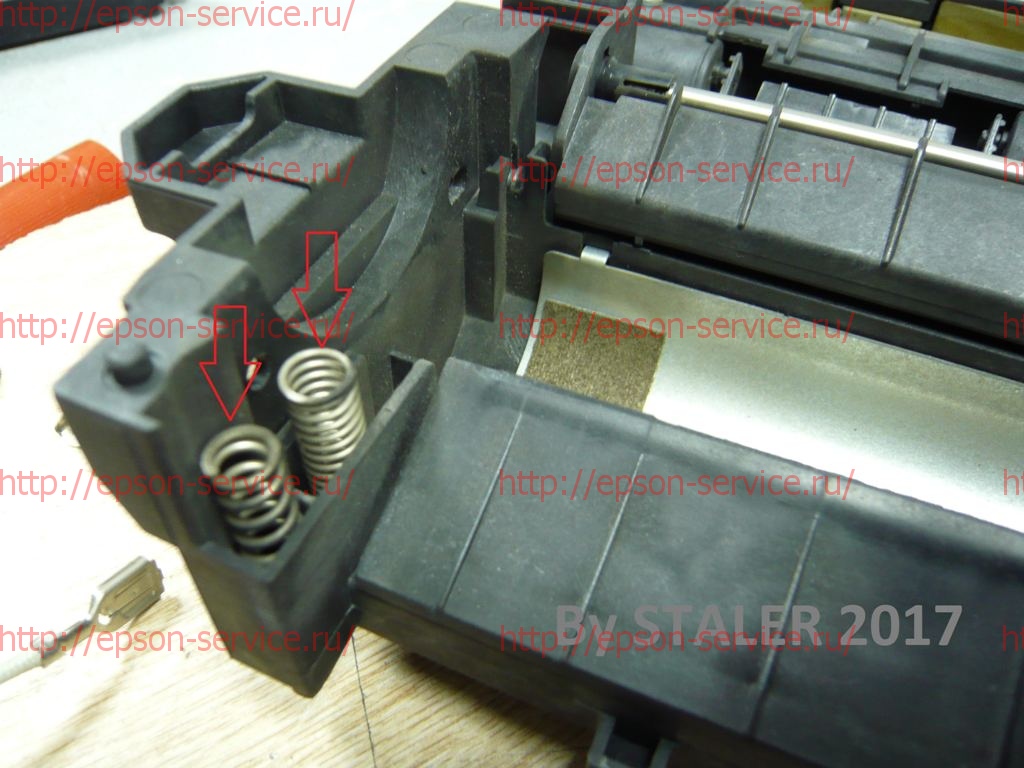

Извлеките резиновый вал. Произведите очистку нижней части узла термозакрепления. Запомните положение прижимных пружин. Произведите сборку в обратном порядке.

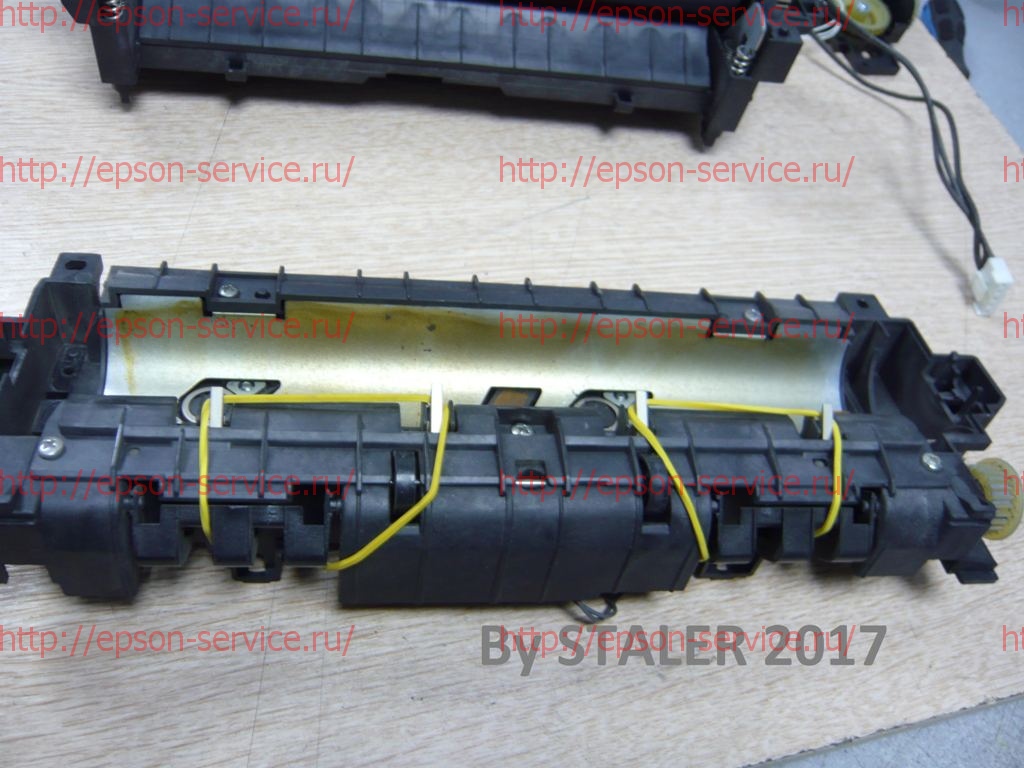

Для монтажа верхней крышки с отделителями используйте канцелярскую резинку для отведения пальцев отделения.

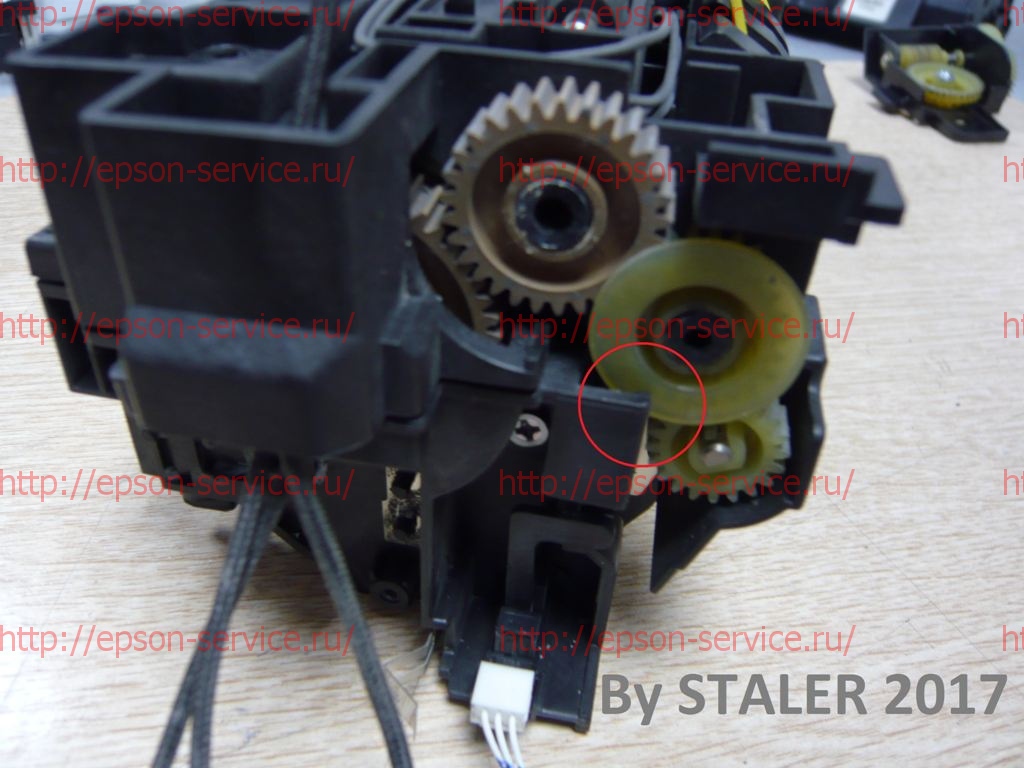

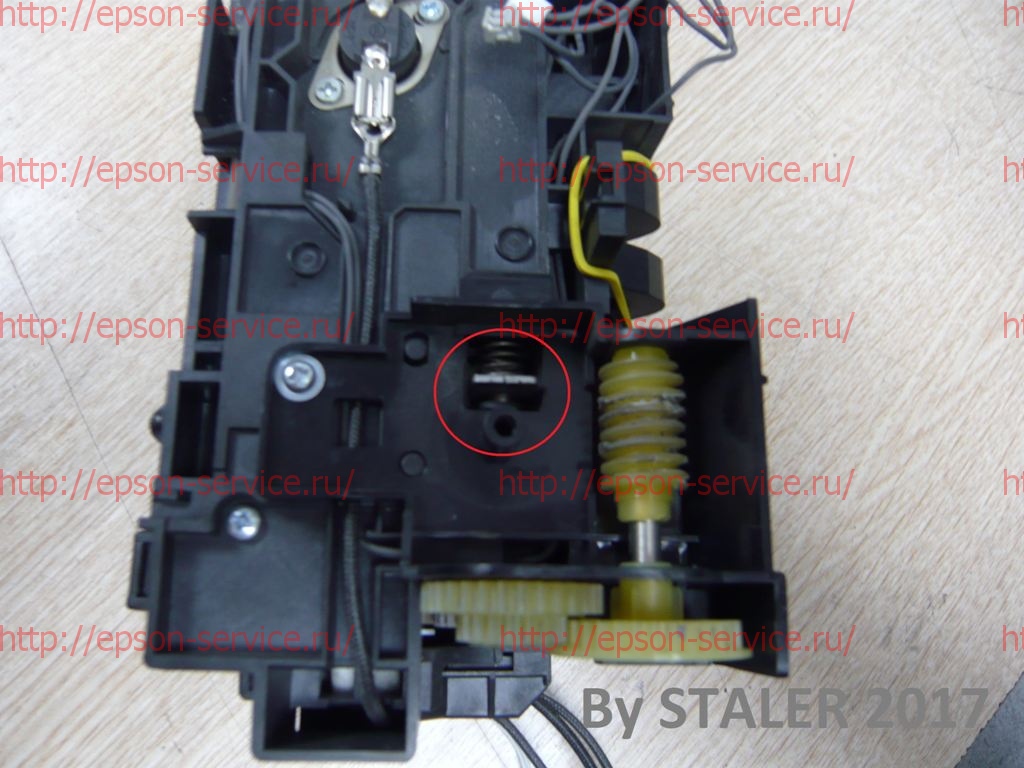

При сборке уделите внимание положению шестерен. На рисунке показан ограничитель шестерни.
Установите на место червячный редуктор без шестерни. А затем установите шестерню с кулачком.
Произведите профилактику аппарат с использованием промышленного пылесоса, компрессора и набора чистящих средств.
Произведите сборку в обратном порядке
Автор и разработчик документации Тюрин Алексей Викторович. Воронеж 2017
