Особенности конструкции, обслуживание, замена термопленки, заправка картриджа.

1

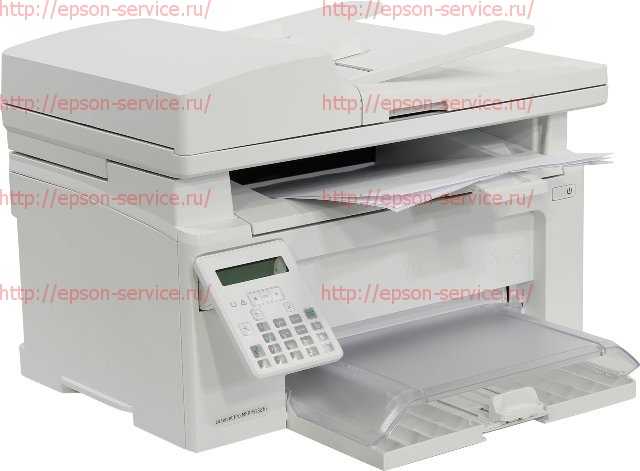

МФУ HP LaserJet Pro M132fn

МФУ HP LaserJet Pro M132nw

МФУ HP LaserJet Pro M132fw

МФУ HP LaserJet Pro M132a

Принтер HP LaserJet Pro M104a

Принтер HP LaserJet Pro M104w

  2



Введение

И так, сравнительно недавно, компания Hewlett Packard к слову выкупившая печатное подразделение SAMSUNG,  выпустила новую линейку принтеров и МФУ М серии. Не смотря на достаточно удачную для конечного пользователя, некогда предложенную компанией CANON технологию «ALL-IN-ONE» совмещающую тонер картридж, блок проявки, блок фотобарабана и бункер отработки в один корпус и прочно вошедшую в обиход большинства пользователей копировально-множительной техники на долгие десятилетия, компания Hewlett Packard, получив доступ к печатным технологиям SAMSUNG, решила неожиданно сменить курс и реализовать в новой линейке принтеров и МФУ принципиально иную схему применения расходных материалов, разделив привычный нам картридж на две половинки, а именно картридж фотобарабана и тонер картридж наградив каждый из них своим ресурсом. С одной стороны, пойдя по этому пути можно увидеть заботу со стороны компании о конечном пользователе своих продуктов. Ведь теперь не нужно покупать картридж целиком. Достаточно, и за меньшие деньги, приобрести только его половину. Ну что ж… благими ли были намерения компании Hewlett Packard или за этим кроются маркетинговые ходы покажет время. Нет смысла убеждать читателя в чем либо. Пусть каждый сделает свои выводы сам…. Ясным остается одно – теперь нам остается привыкнуть и к этому…

Давай те же рассмотрим, с чем в действительности мы имеем дело. Что именно легло в основу конструктивных изменений, как это работает и что с этим делать.

Как уже и сказано выше, в основу печатного механизма новой линейки принтеров и МФУ М серии, легли два компонента. Картридж фотобарабана HP 19A получивший номер продукта CF219A и тонер картридж  HP 18A соответственно получивший номер продукта CF218A.

3

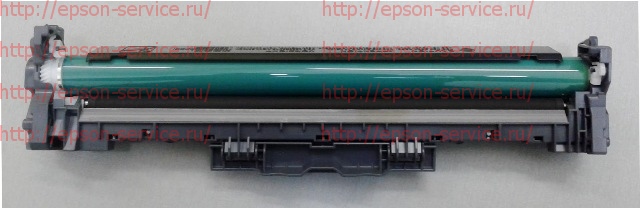

 CF219A картридж фотобарабана конструктивно представляет из себя практически классическую половинку картриджа с небольшими конструктивными изменениями.

При детальном рассмотрении сразу же бросаются в глаза два момента. Отсутствие бункера отработки и наличие световода очистки барабана. В остальном конструкция совершенно классическая. Фотобарабан, правда меньшего диаметра чем обычно и ролик первичного заряда PCR.

Картридж фотобарабана оснащен чипом и рассчитан на 12 000 страниц в соответствии со стандартом ISO/IEC 19752.

4

В виду применяемого тонера, отсутствии бункера отработки и наличии

лампы очистки или лампы засветки (как будет удобно), можно сделать

вывод, что в данной схеме применяется технология RECYCLING

подразумевающая возврат не перенесенного на носитель тонера обратно

в блок проявки, что само собой указывает на несовместимость обычного

тонера для картриджей HP и CANON.



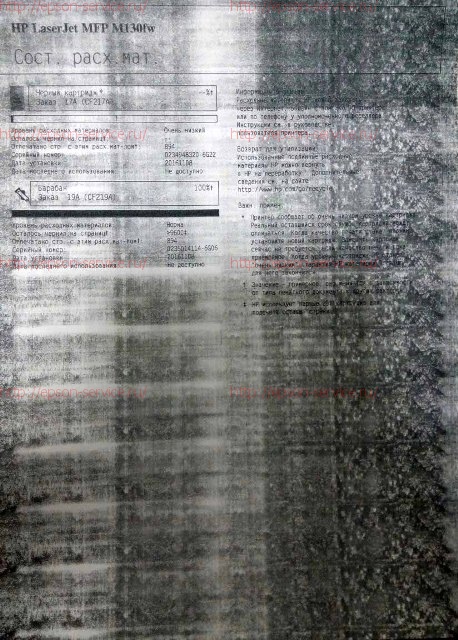

Испытания показали, что при попытке заправить тонер картридж

привычным тонером HP мы получим сильный фон.



Не плохо подходит тонер Samsung 1210, 1610, 1710, но в настоящий момент

на рынке доступен Тонер для HP CF217A/ CF218A от Static Control, поэтому

никаки проблем с заправкой быть не должно.

5

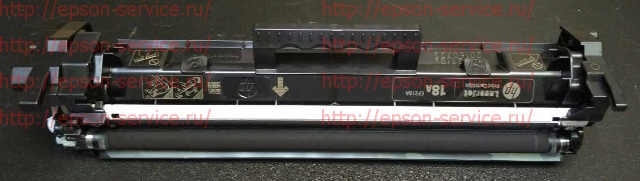

CF218A тонер картридж  тоже понес конструктивные изменения, получив стальное дозирующее лезвие вместо привычного нам Doctor Blade, и магнитный вал с резиновым покрытием и магнитным сердечником внутри. Тонер картридж так же оснащен чипом рассчитанным на 1400 страниц в соответствии со стандартом ISO/IEC 19752 и вмещающий в себя при желании 70-80 гр. Тонера.

6 Разборка картриджа для заправки осуществляется через снятие боковой крышки со стороны привода, удаление магнитного вала и засыпании тонера через зазор между дозирующим лезвием и лентой подбора.

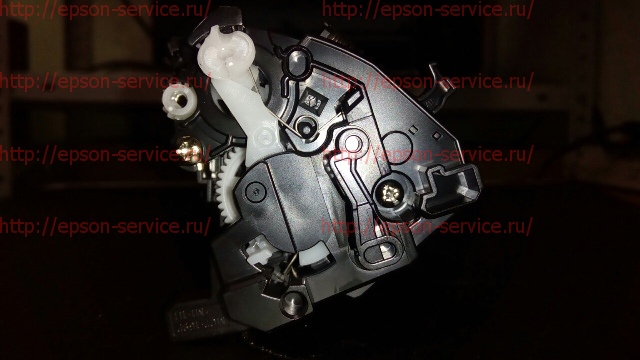

Для того что бы снять боковую крышку, достаточно открутить два винта и отверткой с плоским шлицем отделить крышку от корпуса преодолев некоторое усилие создаваемое запаянным в отверстие корпуса пластиковым штифтом. 7

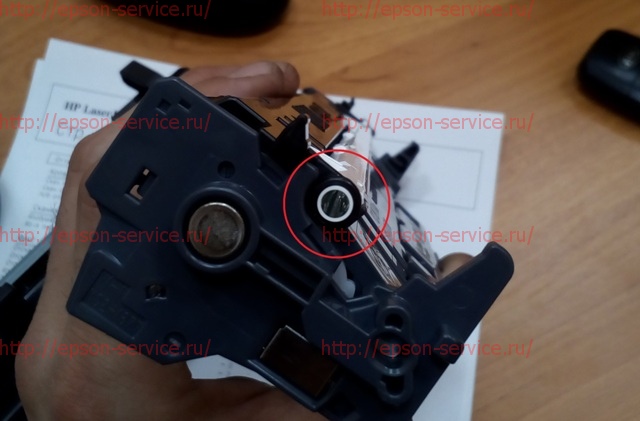

ВНИМАНИЕ!!! Правый винт крепления дозирующего лезвия (Со стороны привода) имеет

ПРАВУЮ РЕЗЬБУ. Последующая процедура заправки ничем не отличается от стандартной. После извлечения магнитного вала вы можете увидеть остатки чеки. Удалите их.









Конструктивные особенности аппаратов.

8 9

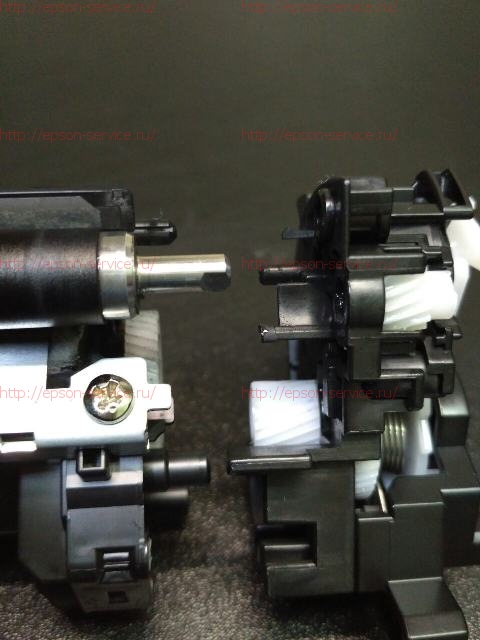

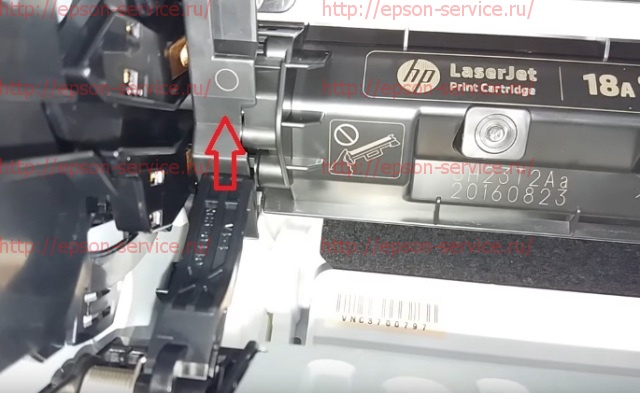

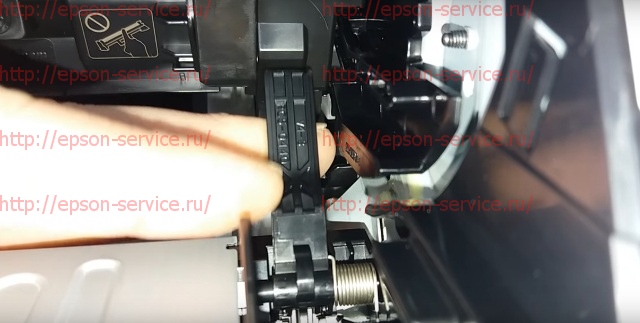

Не смотря на одинаково применяемые расходные материалы и в принтерах и в МФУ существуют конструктивные отличия. Для извлечения тонер картриджа из принтера необходимо отвести два прижимных рычага фиксирующих тонер картридж в посадочном месте и обеспечивающих прижим его к картриджу с барабаном. В МФУ этого делать не нужно. Подведение картриджа в МФУ производится посредствам замысловатой механики. В процессе печати, она периодически отводит тонер картридж от картриджа фотобарабана и аппарат производит очистку последнего. Тонер картридж извлекается и устанавливается классическим образом по направляющим.

Картридж фотобарабана извлекается без особенностей.

10

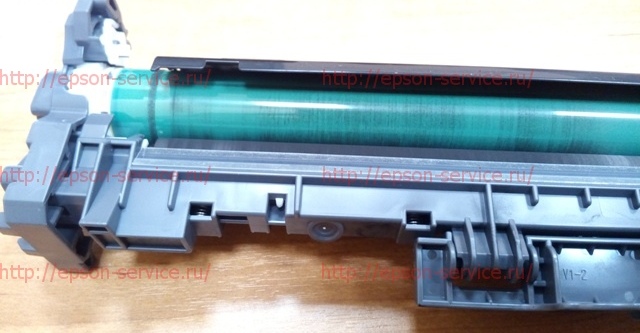

Так же и фотобарабан имеет соответствующий вид. Поэтому для продления службы фотобарабана рекомендуется во время заправки  проводить надлежащую профилактику картриджу фотобарабана.

12

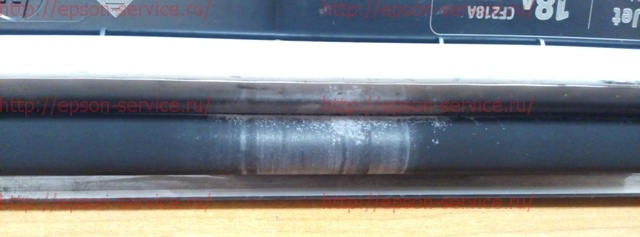

Практика показывает, что к моменту когда картридж заканчивается, на поверхности магнитного вала образовывается существенное количество бумажной пыли.

011

Следите за тем, что бы приемное окно световода засветки/очистки фотобарабана было чистым. Так же следует уделить внимание ответной части в самом аппарате. Если по каким либо причинам, загрязнение или мусор, луч светодиода будет перекрываться то мы получим печать с фоном.







Замена термопленки.

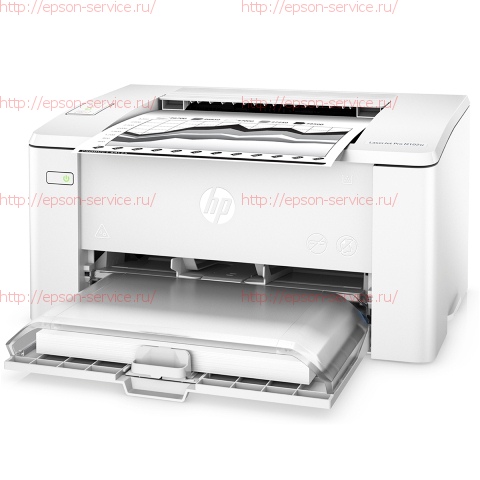

Рассмотрим замену термопленки на примере принтера HP LaserJet Pro M104a

13

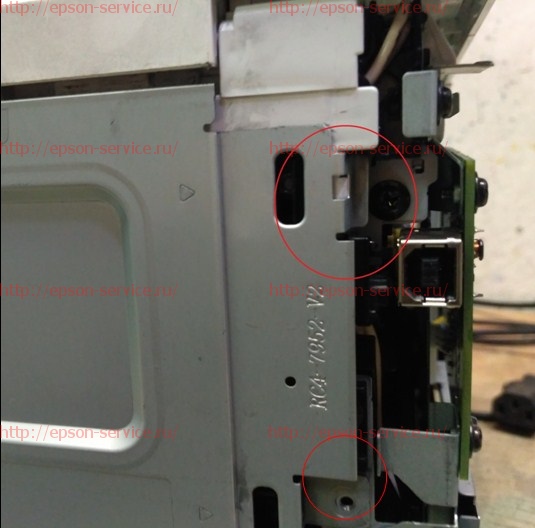

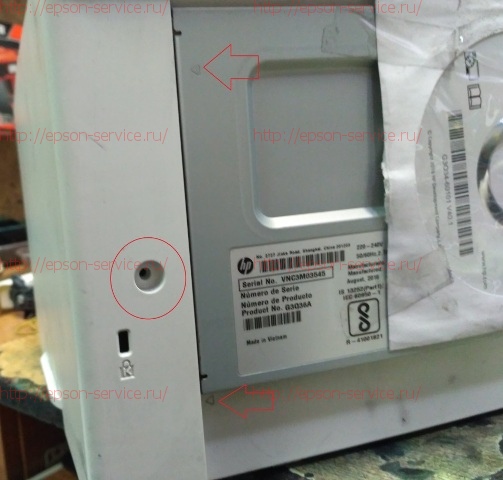

Используя отвертку с плоским шлицем подденьте крышку с задней

сторону в местах указанных стрелками на  заднем металлическом

кожухе аппарата. Повторите операцию с нижней части аппрата.

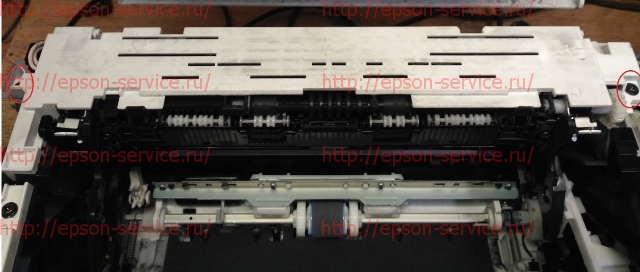

Для разборки аппарата необходимо открутить два болта на левой

и правой крышках с задней части.





14





Открутите два винта крепления заднего кожуха слева и справа, освободите защелки и снимите его.

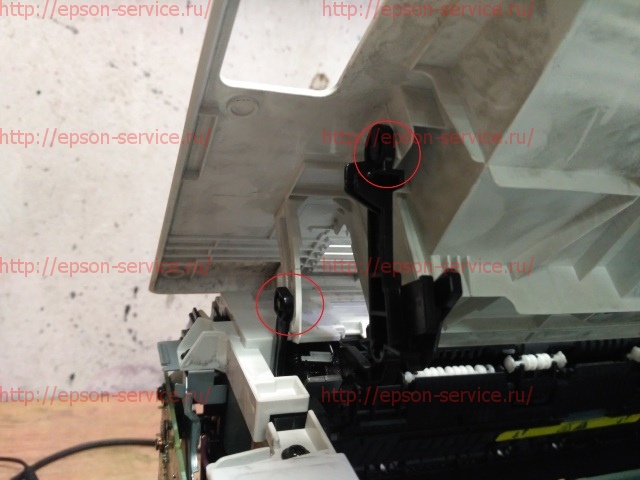

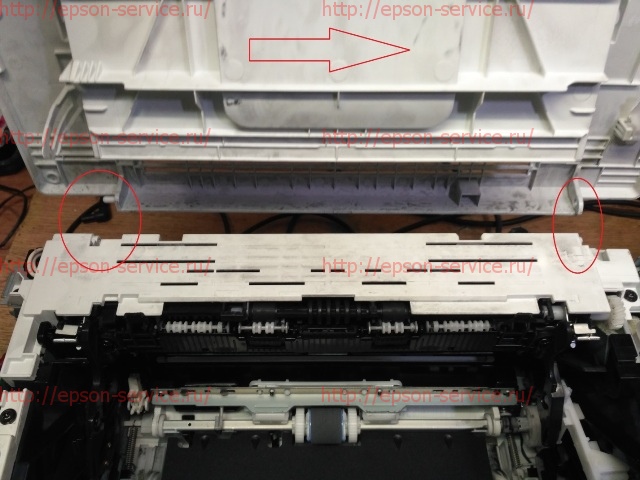

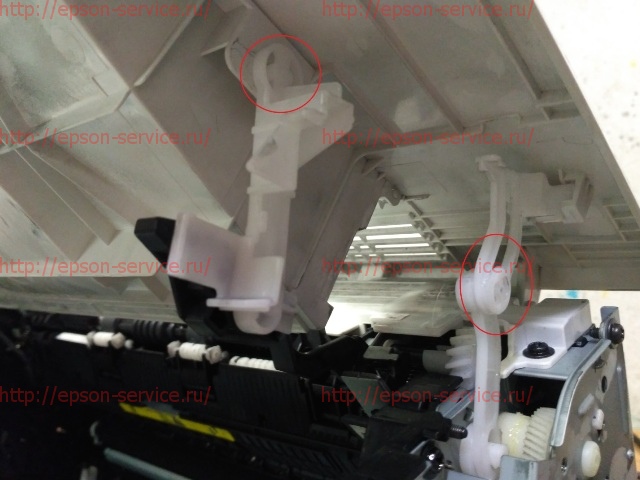

Освободите верхнюю крышку от четырех рычагов, поднимите ее вверх и сдвигом вправо снимите ее.

15 16 17

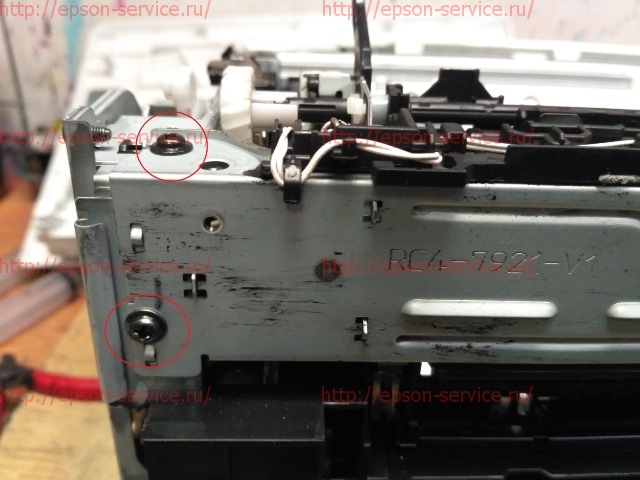

Открутите два болта вехнего корпусного элемента для получения доступа к узлу термозакрепления.

18

Отсоедините разъемы проводов от платы форматера. Отсоедините высоковольтные провода. Открутите винты подплатника и снимите форматер.

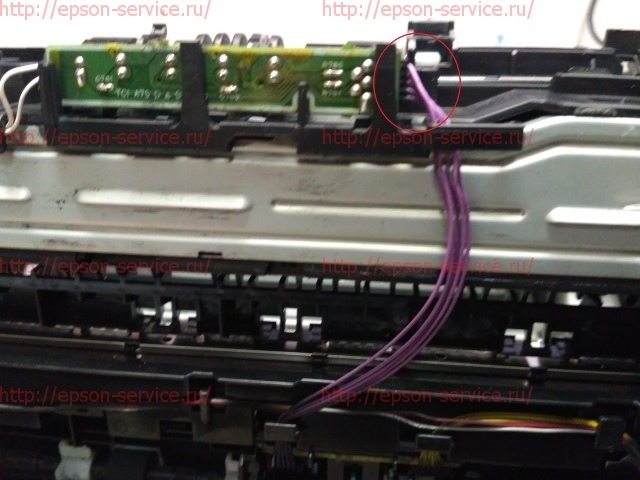

Отключите разъем от платы с оптопарами в верхней части узла термозакрепления.

19 20

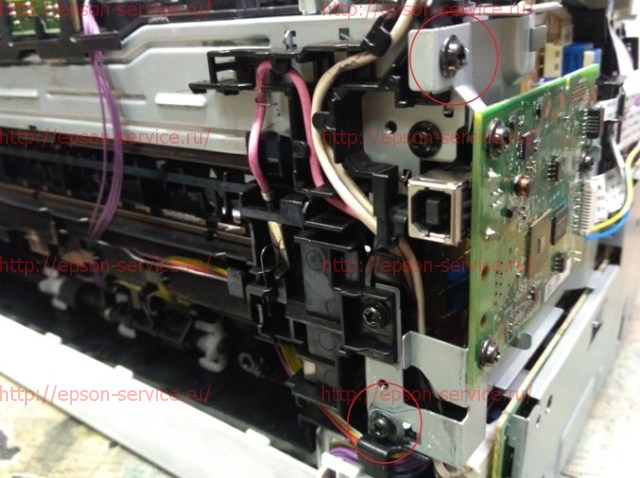

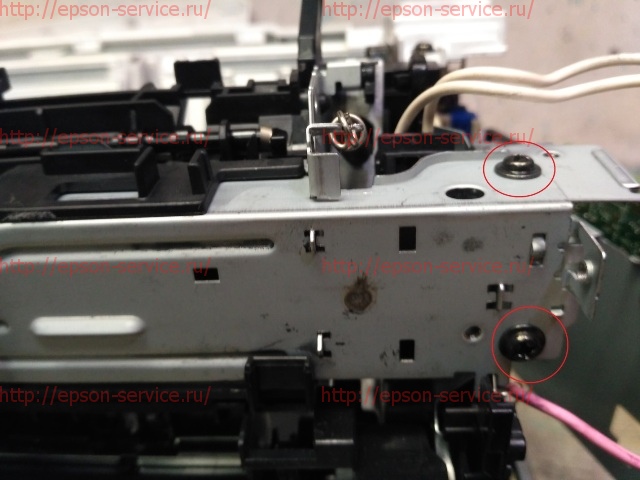

Открутите по обе стороны 4 винта крепления узла термозакрепления и извлеките его.

21 22

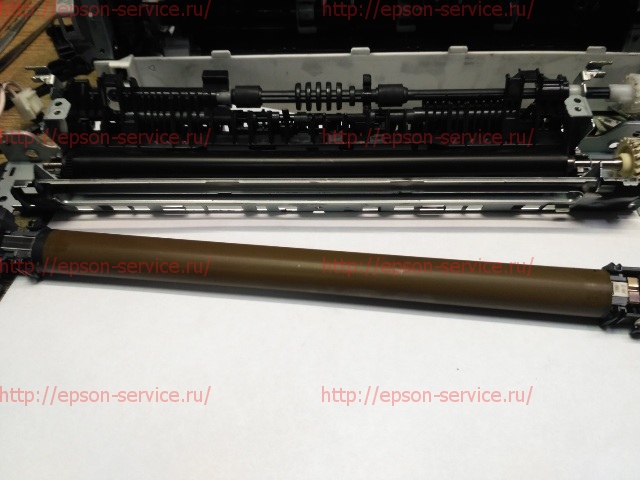

Освободите пружины, снимите прижимные рычаги и извлеките термоэлемент.

Замените термопленку. Термопленка совместима с HP 1200.

23 24

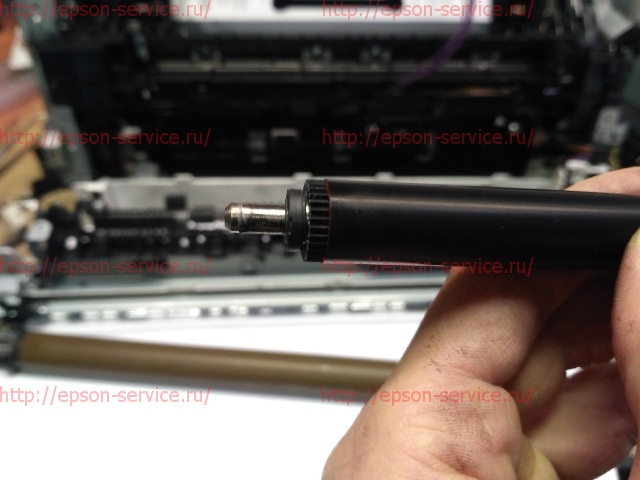

Проведите профилактику корпуса узла термозакрепления, резинового вала, бушингов. Произведите сборку в обратном порядке.









Автор и разработчик документации Тюрин Алексей Викторович. Воронеж 2017
