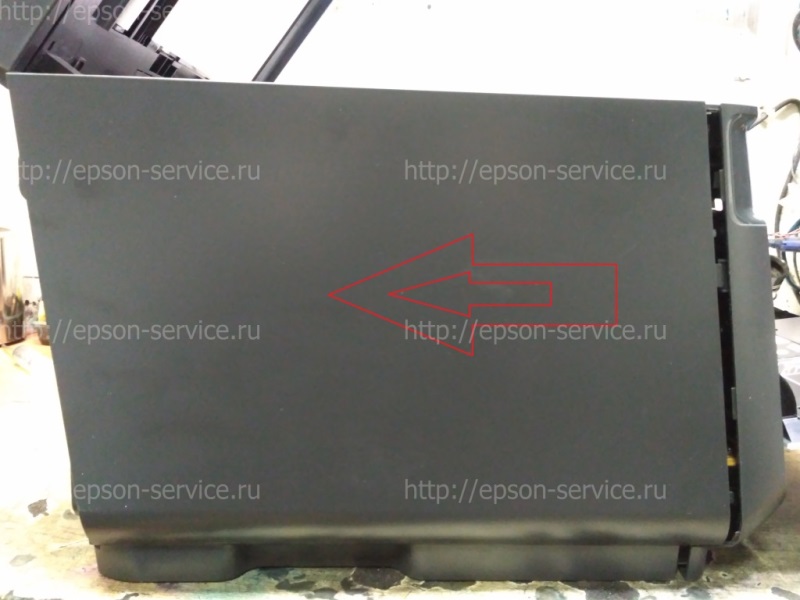

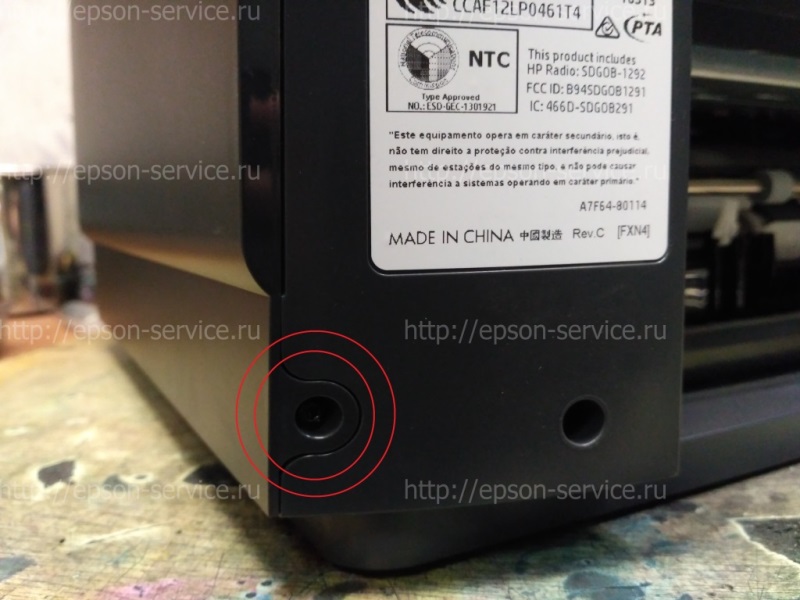

Первой снимается левая крышка аппарата. Откручиваем три шурупа и сдвигаем крышку в сторону:
Теперь снимаем сканер.

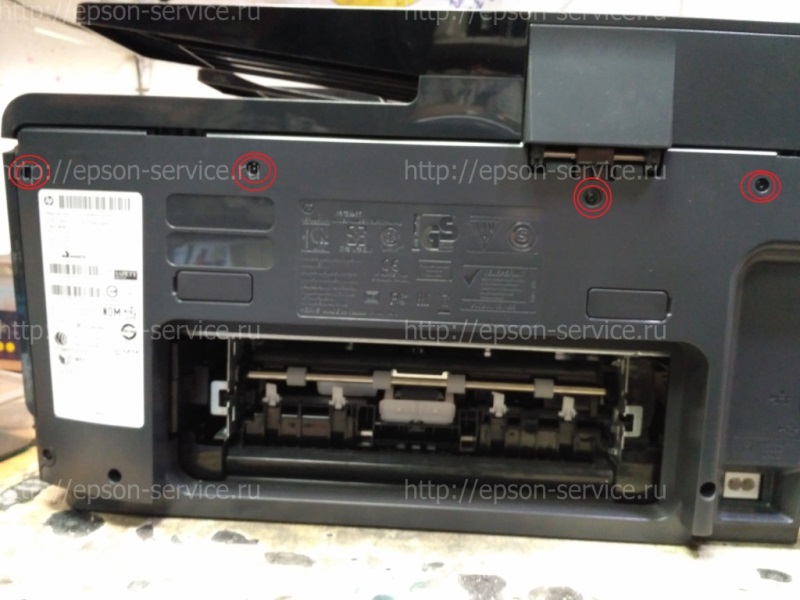

Откручиваем четыре шурупа на задней стенке:
Что бы открутить сканер спереди надо снять дисплей.

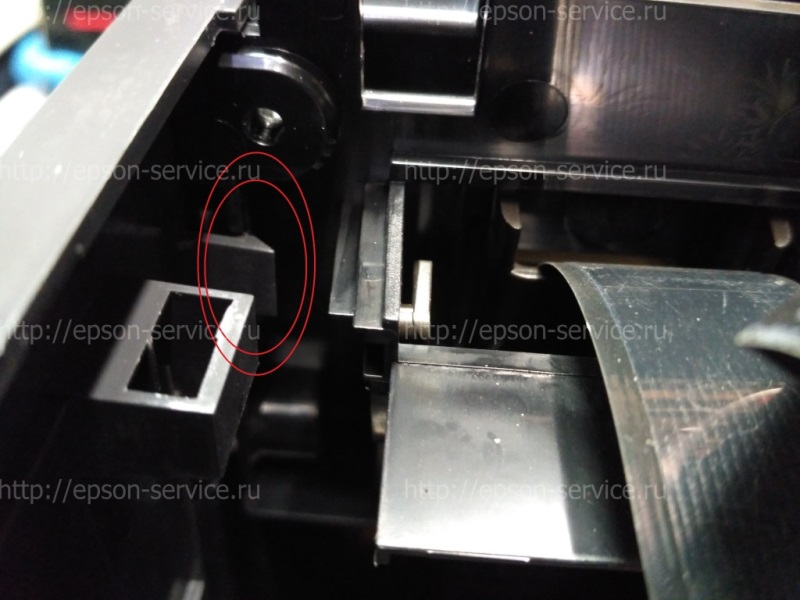

Отсоединяем ограничитель. Его надо потянуть вниз с усилием. Так выглядит крепление:

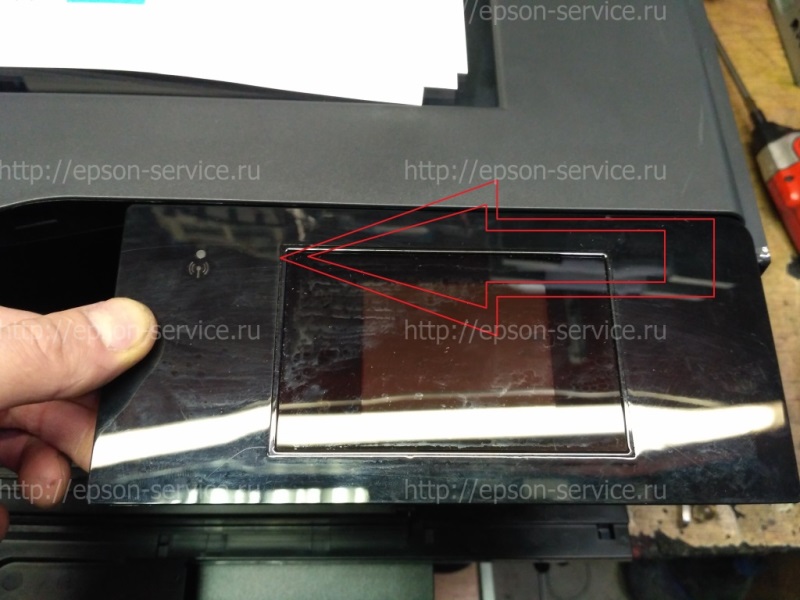

После того, как ограничитель отсоединен дисплей поднимаем вверх и сдвигаем влево и снимаем с «петель». Дисплей останется висеть на шлейф. Что бы не повредить шлейф, дисплей можно одеть на ограничитель.

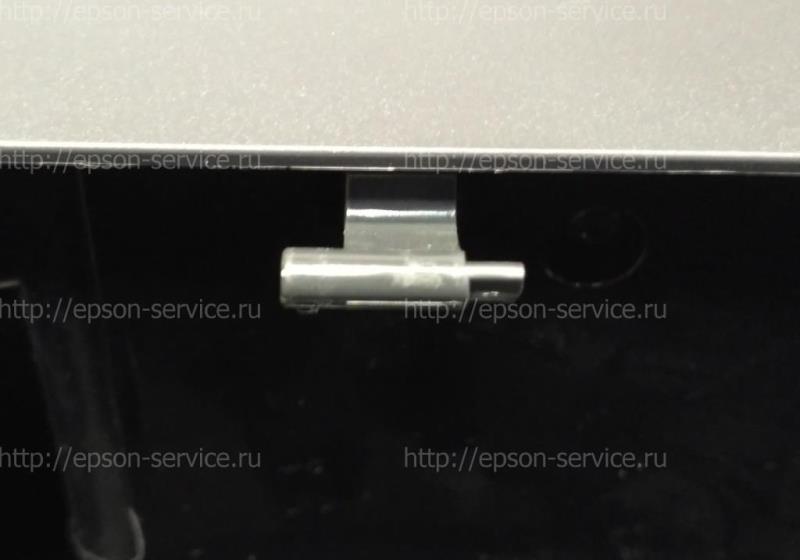

То, на чем держится дисплей:

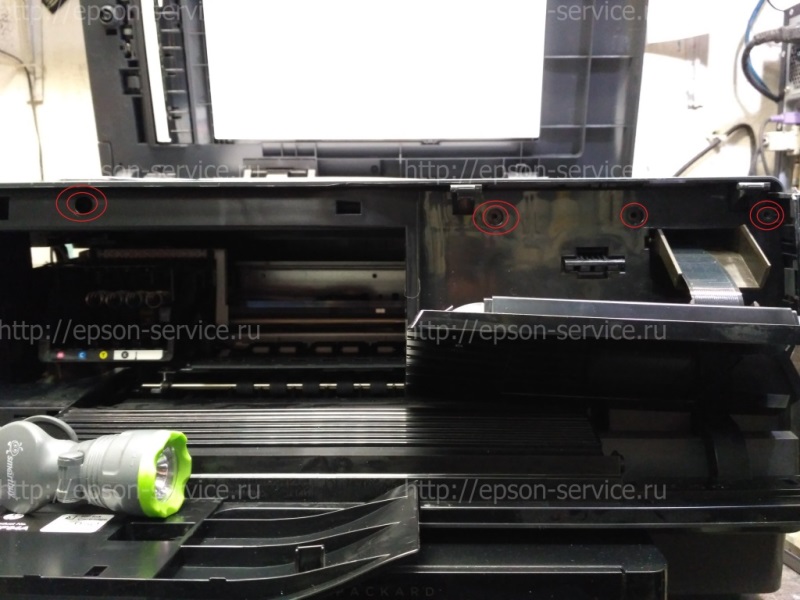

Откручиваем четыре (бывает три) шурупа

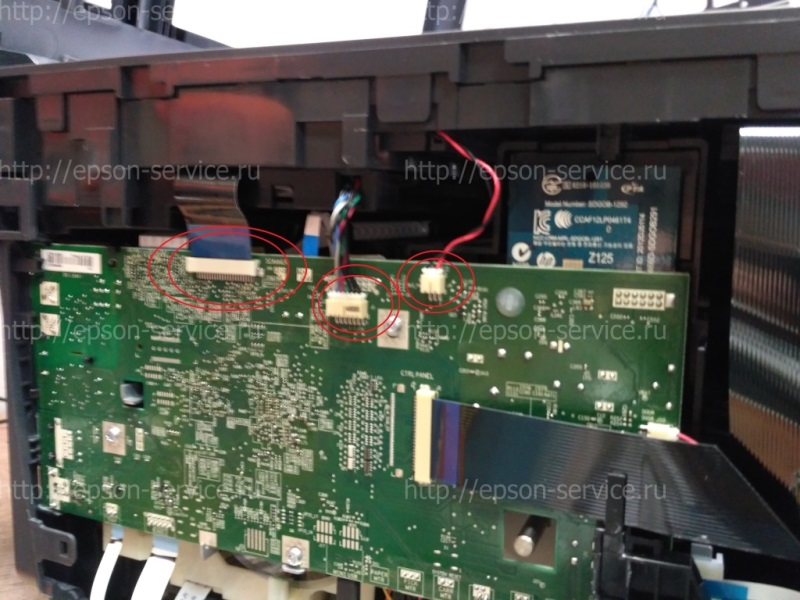

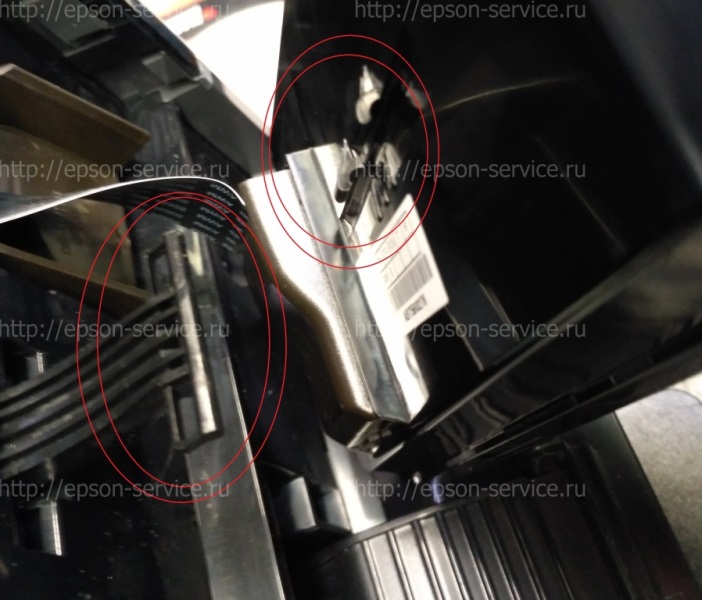

Отключаем разъемы и вынимаем сканер вверх

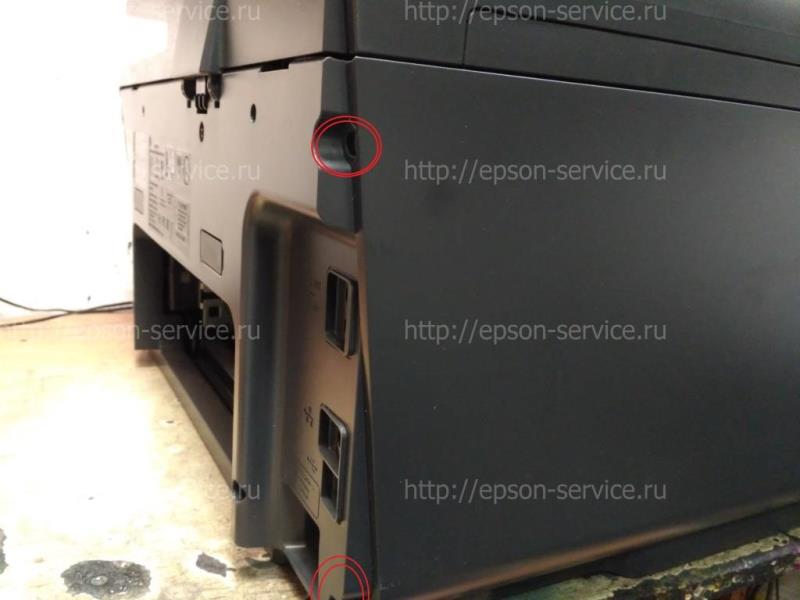

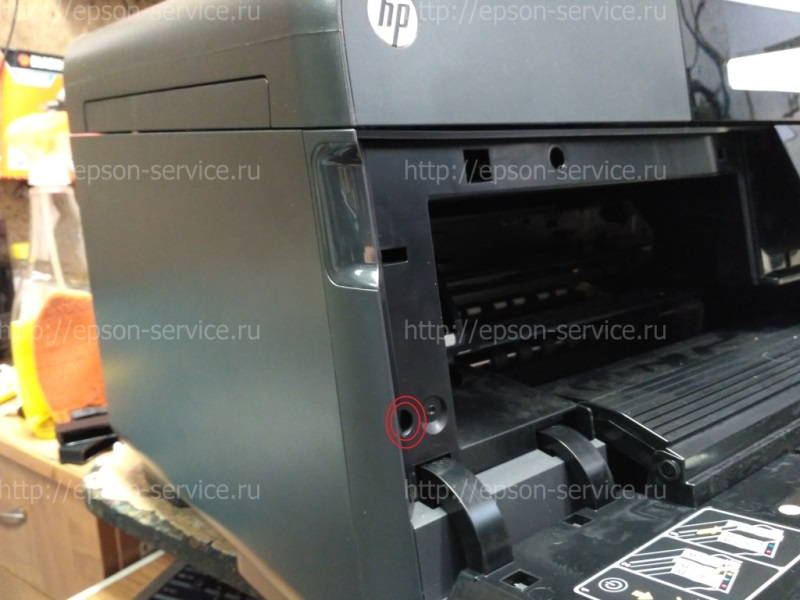

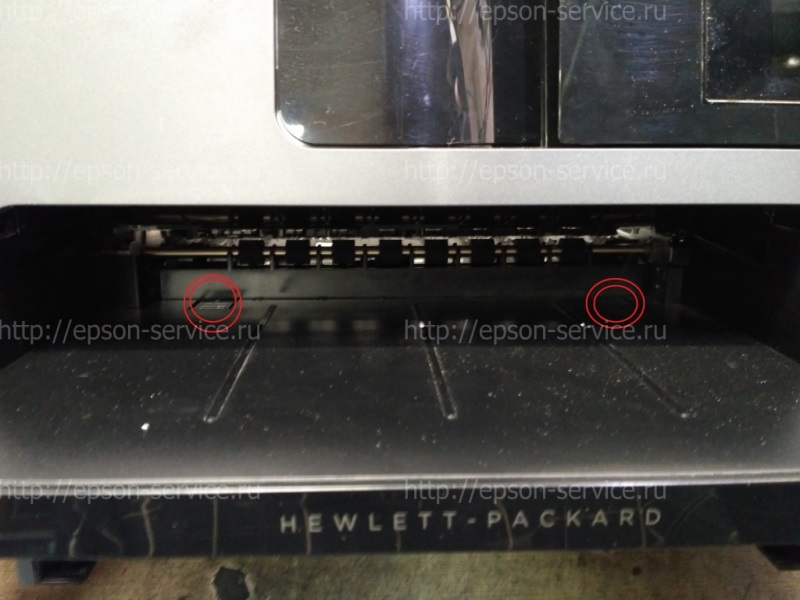

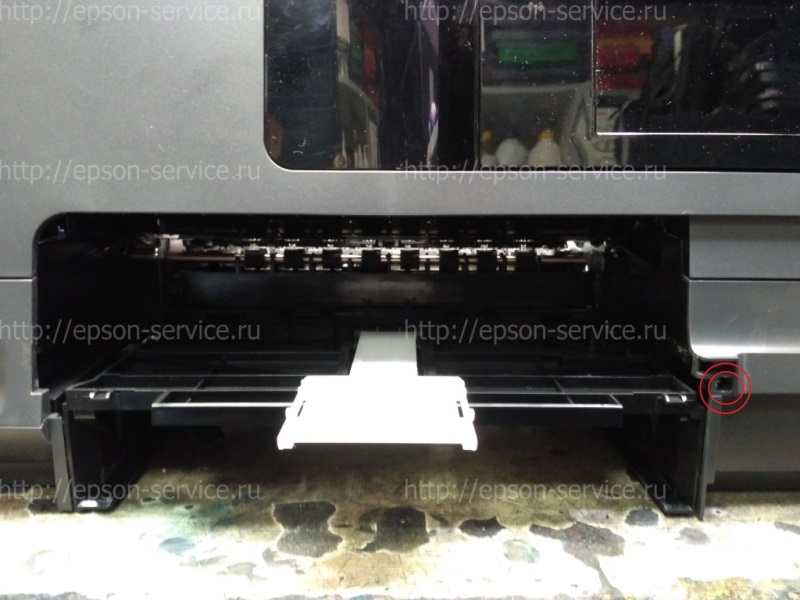

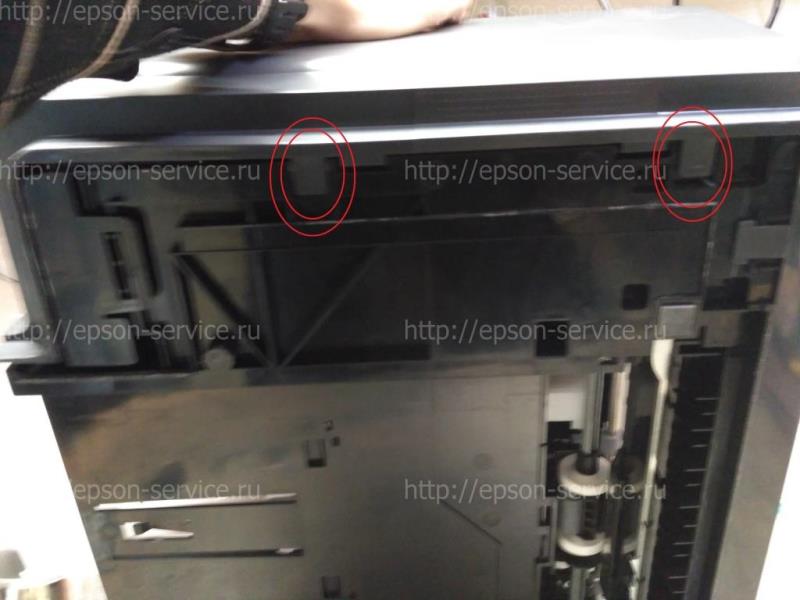

Что бы снять правую крышку снимаем выходной лоток, нажимаем на две клипсы и тянем… За лотком прячется шуруп откручиваем его, шуруп в задней части и клипсы:

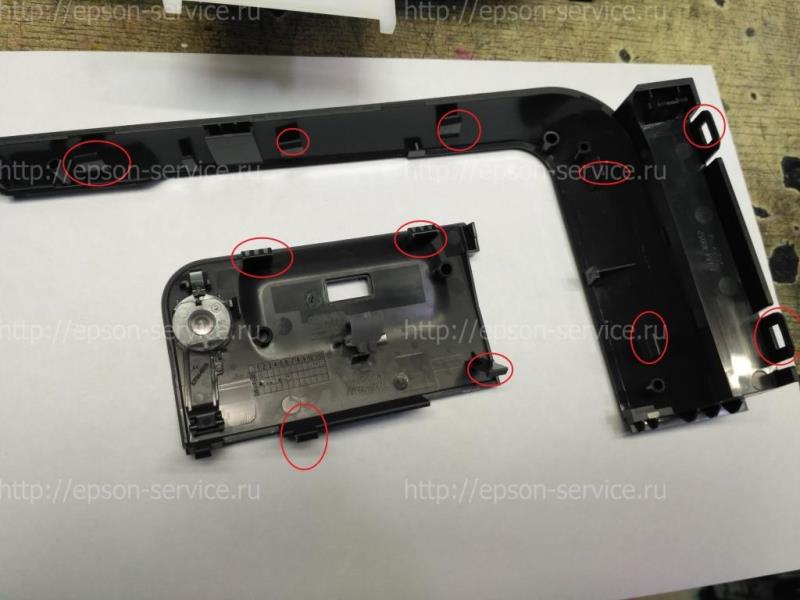

Теперь снимаем пластик в районе кнопки включения. Клипс много)))

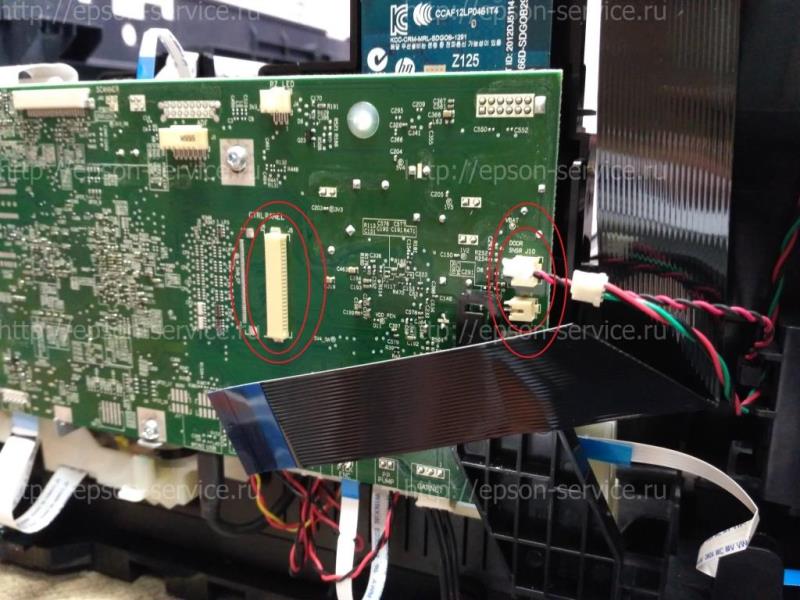

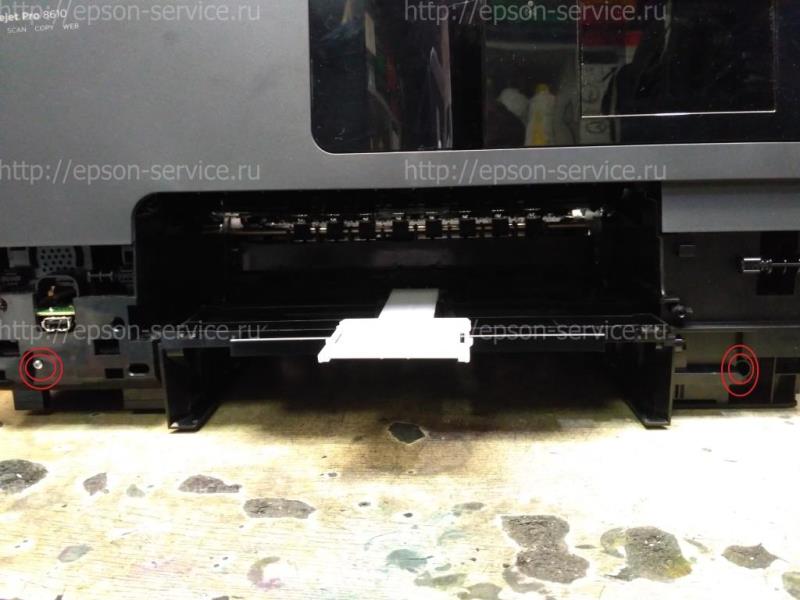

Что бы снять переднюю часть отключаем три разъема, откручиваем два шурупа и отсоединяем две защелки снизу:

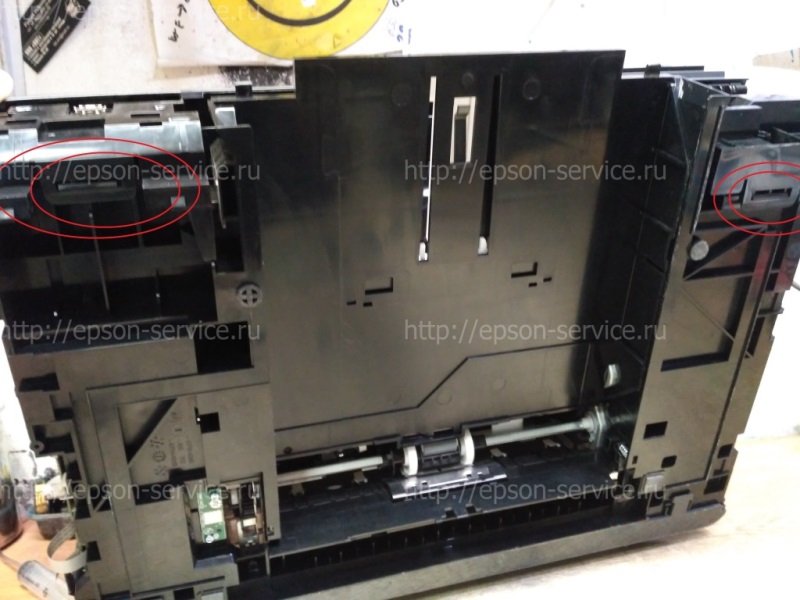

Заднюю стенку держат два шурупа и две защелки… Фото нет(((….

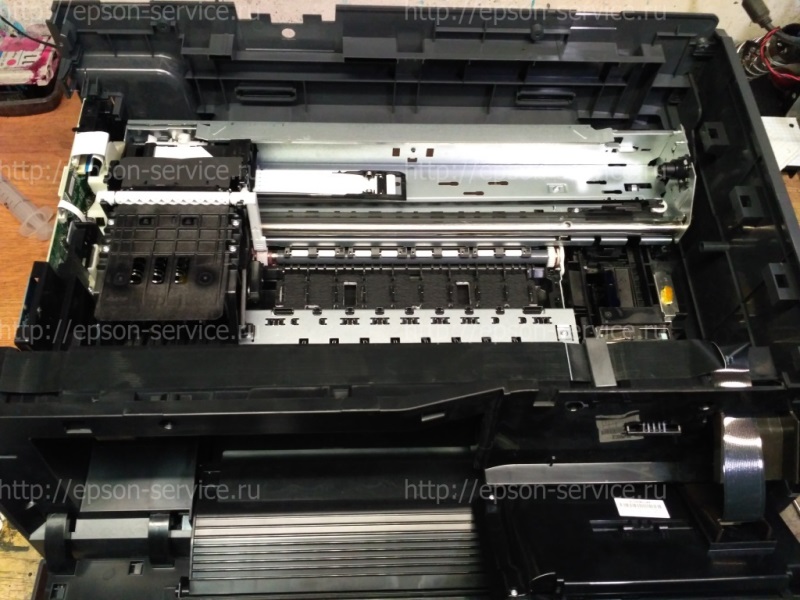

Пластик снят. Собирать в обратном порядке. С механикой и сервисной станцией разберемся в следующий раз.
