Данная статья подходит для аппаратов Samsung ML-1510/ML-1520/ ML-1710/SCX-4100/SCX-4200/SCX-4220/SCX-4300/SF-560/SCX-4016/SCX-4216, а также аналогам этих аппаратов например Xerox Phaser 3130 / 3120 / 3115 / WC РE16 / WC3119 / Pe114.

Все перечисленные аппараты имеют практически единую базу с небольшими отклонениями. Но вот слабое место у них одно - это датчик выхода бумаги в узле термозакрепления. В конструкции датчика присутствует "флажок" так вот этот самый флажок имеет маленький запас прочности и при замятии бумаги часто ломается.

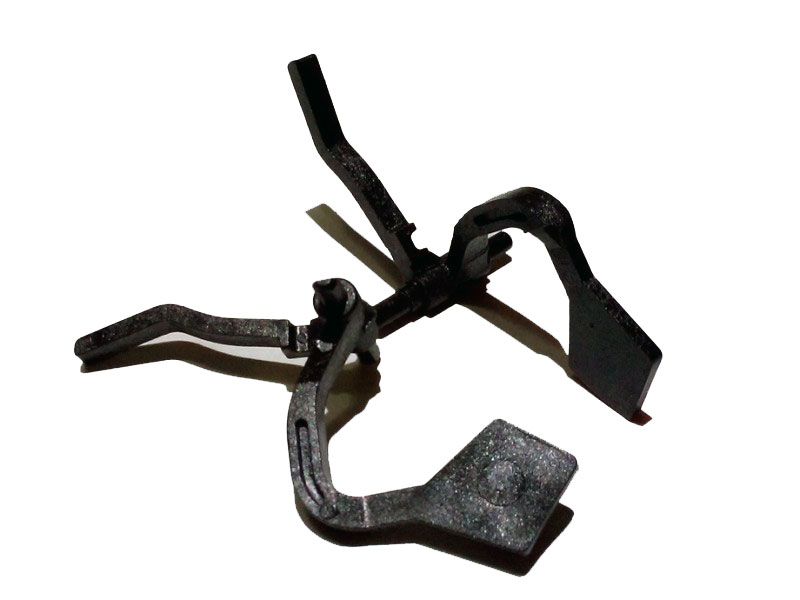

dsc 0413 139429368169При поломке флажка, бумага выходит из принтера на 1/3 страницы, останавливается и аппарат выдает сообщение "бумага замята откр/закр крышку принтера" и так по кругу. Единственным способом исправить эту неисправность - это замена флажка датчика выхода бумаги. Флажок имеет партномер JC72-00987A / 120N00461.

Как отремонтировать аппарат и заменить флажок самостоятельно рассмотрим на примере Xerox WC3119.

Как отремонтировать аппарат и заменить флажок самостоятельно рассмотрим на примере Xerox WC3119.

 Откручиваем четыре фиксирующих шурупа с задней стенки аппарата





















Отодвигаем аккуратно заднюю стенку аппарата в сторону, будьте внимательны и не оборвите кабель вентилятора





















Отсоединяем от платы форматера кабель вентилятора задней стенки аппарата и снимаем заднюю стенку до конца.





















С левой стороны отсоединяем кабель питания нагревающего элемента. Обратите внимание для выщелкивания кабеля необходимо нажать на фиксатор.
















С правой стороны отсоединяем кабель термодатчика. Кабель извлекаем осторожно с небольшим раскачиванием из стороны в сторону























Откручиваем четыре шурупа фиксирующие узел термозакрепления. При повторном закручивании шурупов постарайтесь не прилагать излишних усилий, что бы избежать срыва резьбы.

















Извлекаем узел термозакрепления из аппарата. Узел достаточно массивный и следите, что бы не повредить радиоэлементы расположенные на плате снизу.

















Извлеченный узел термозакрепления лежит рядом с аппаратом



















Для замены флажка датчика выхода бумаги необходимо извлечь весь датчик из узла термозакрепления. На фото он обведен маркером.

















Для извлечения датчика необходимо нажать отверткой на фиксатор и сдвинуть датчик в сторону.
















Извлекаем датчик выхода бумаги из узла термозакрепления.


















Извлеченный датчик. Желтым цветом указанно место, где обычно происходит надлом флажка датчика. Меняем флажок датчика и собираем аппарат.

























Вот так выглядит флажок датчика. Напоминаем, партномер для заказа флажка датчика выхода бумаги JC72-00987A / 120N00461
